Macarale montate pe camion fiabile: componente și manoperă de precizie

Mulți cumpărători de macarale montate pe camion compară doar tonajul și prețul, însă adesea trec cu vederea un factor critic. O macara ridică sarcini grele de mii de livre; fiecare operațiune de ridicare, telescopare și rotire pune la încercare precizia generală și măiestria de fabricație.

Dacă componentele structurale suferă abateri de la prelucrare, rezistența sudurii este inadecvată sau calitatea fitingurilor hidraulice variază considerabil, pot apărea probleme minore, cum ar fi blocajele telescopice ale brațului și deviația sarcinii. Mai rău, pot apărea deformări structurale și fisuri ale componentelor, creând pericole grave pentru siguranță.

O macara fiabilă nu este niciodată un simplu ansamblu de plăci de oțel și piese de schimb. Este construită conform unor standarde riguroase pe întregul lanț de producție: tăierea, îndoirea și prelucrarea plăcilor, sudarea robotizată, selecția sistemului hidraulic și acoperirea suprafeței.

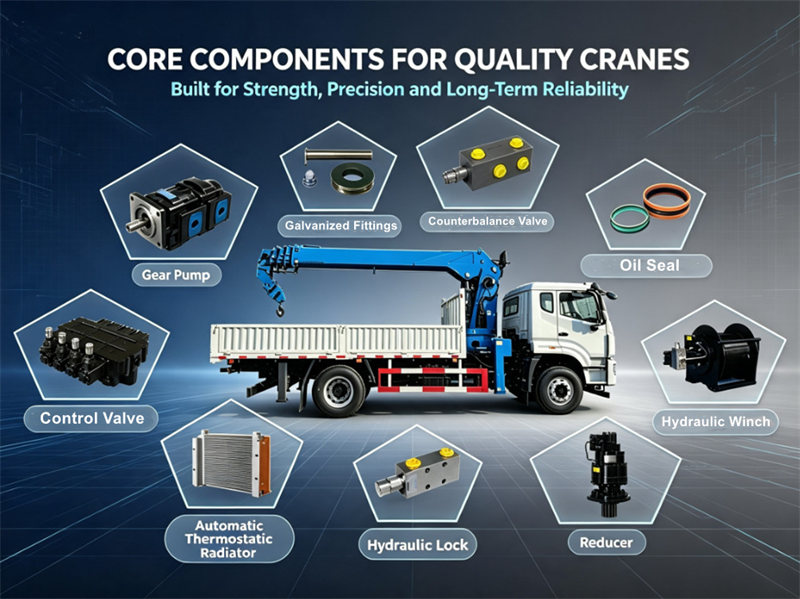

⚙ Aprovizionarea cu componente de bază pentru macarale:

▣ Pompă cu angrenaje:

Adoptăm pompe hidraulice cu angrenaje de la mărci chinezești renumite. Această pompă cu angrenaje duble din fontă este construită cu placă laterală, are tehnologie proprie de compensare a jocului axial flotant și echilibrare radială, plus bucșe autolubrifiante DU. Oferă o eficiență volumetrică ridicată, presiune de lucru ridicată, rezistență puternică la vibrații, toleranță excelentă la temperaturi ridicate și durată de viață extinsă.

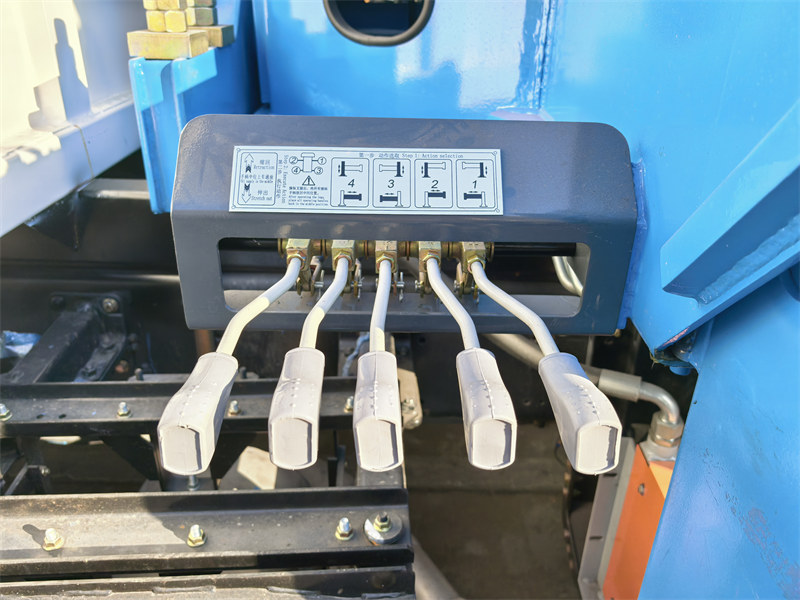

▣ Supapă de control:

Furnizat de un producător chinez reputat, specializat în controlere de mișcare, sisteme de acționare, componente hidraulice și cercetare și aplicații în domeniul materialelor metalice. Acesta asigură un control precis al mișcării și o performanță stabilă și fiabilă a macaralei în timpul funcționării prelungite și ajustează dinamic puterea în funcție de cerințele de sarcină.

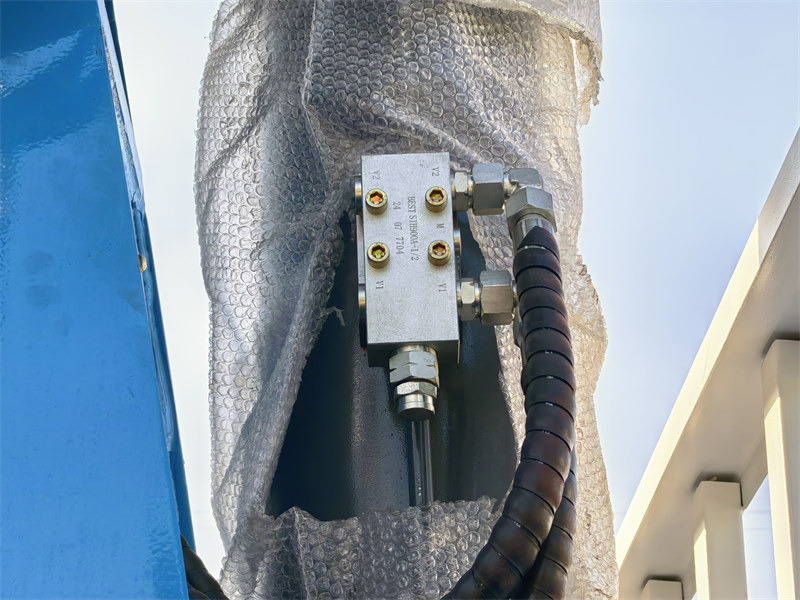

▣ Blocare hidraulică:

Aprovizionat de la unul dintre principalii producători chinezi de componente și utilaje hidraulice. În calitate de furnizor strategic principal pentru marile companii autohtone, inclusiv XCMG și Lovol, furnizorul a obținut certificările ISO9001, ISO14001, OHSAS18001 și CE ale UE, oferind soluții complete pentru sisteme de alimentare hidraulică.

▣ Troliu hidraulic:

1.Tamburul adoptă o construcție sudată, oferind rezistență ridicată și adaptabilitate flexibilă la diversele cerințe ale clienților.

2.Arcurile de frână folosesc arcuri disc importate din Germania, cu procese avansate de fabricație.

3. Tratamentul termic utilizează austempering (călire cu bainită) pentru o microstructură uniformă și o performanță constantă. Arcurile se caracterizează prin rezistență ridicată, tenacitate bună și o rezistență remarcabilă la fisuri; structura internă cu bainită oferă o durată de viață mai lungă. Echipamentul de ștanțare de precizie asigură o precizie dimensională superioară și o calitate superioară a produsului.

4. Angrenajele sunt fabricate din oțel 20CrMnTi tratat prin călire carbonitrurare pentru rezistență ridicată și tenacitate bună. Garniturile pentru frânele hidraulice sunt furnizate de Hansheng, asigurând performanțe fiabile și o durată lungă de viață. Este echipat cu reducție planetară NGB, cu partajare egală a sarcinii și capacitate mare de încărcare.

▣ Fitinguri galvanizate:

Fitingurile auxiliare ale macaralei sunt modernizate cu piese galvanizate, sporind considerabil rezistența la coroziune și rugină și prelungind durata de viață a componentelor. Suprafețele galvanizate prezintă finisaje uniforme, strălucitoare și curate, fără pete de rugină sau pete de scurgere, îmbunătățind aspectul general al macaralei.

▣ Garnituri de etanșare importate:

Cilindrii adoptă o tehnologie avansată de etanșare și garnituri de ulei Hallite de înaltă performanță importate din Marea Britanie, oferind un efect de etanșare excelent, o funcționare stabilă și o durată lungă de viață.

▣ Supapă de contrabalansare:

Acesta realizează o blocare eficientă a micro-scurgerilor în timpul susținerii brațului pentru încărcături grele și ridicării încărcăturii suspendate. Previne scufundarea lentă și deviația accidentală a brațului principal și secundar. Brațul se ridică și coboară lin, fără smucituri sau vibrații, cu un risc redus de scurgeri interne, scurgeri de ulei și viteză de mișcare neregulată.

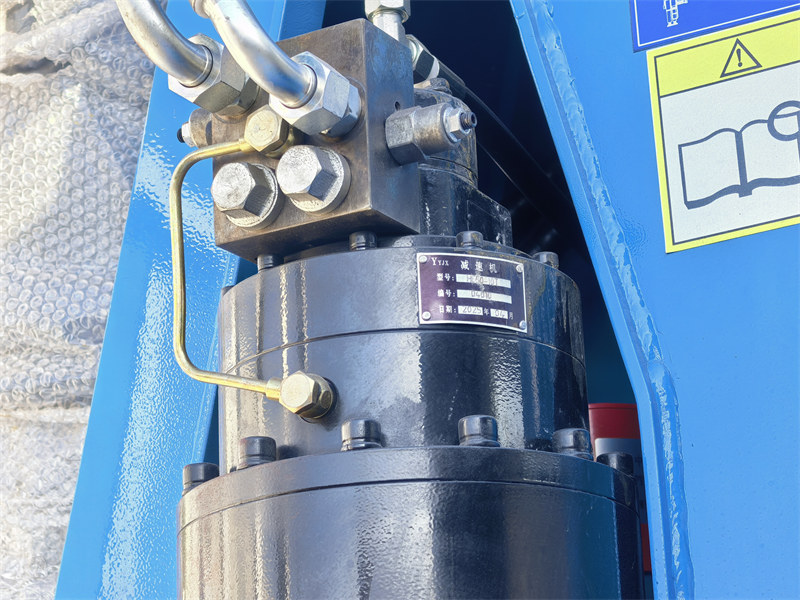

▣ Reductor:

1. Carcasele coroanelor dințate și suporturile planetare sunt fabricate prin forjare de precizie pentru o microstructură densă și o rezistență ridicată.

2. Arcurile de frână adoptă și arcuri disc importate.

3. Angrenajele sunt fabricate din oțel 20CrMnTi cu tratament de călire prin carbonitrurare pentru rezistență ridicată și tenacitate bună. Garniturile de frână hidraulice sunt produse Hansheng cu performanțe fiabile și durată lungă de viață.

4. Reducerea planetară NGB cu partajare egală a sarcinii este aplicată pentru a obține o capacitate portantă ridicată.

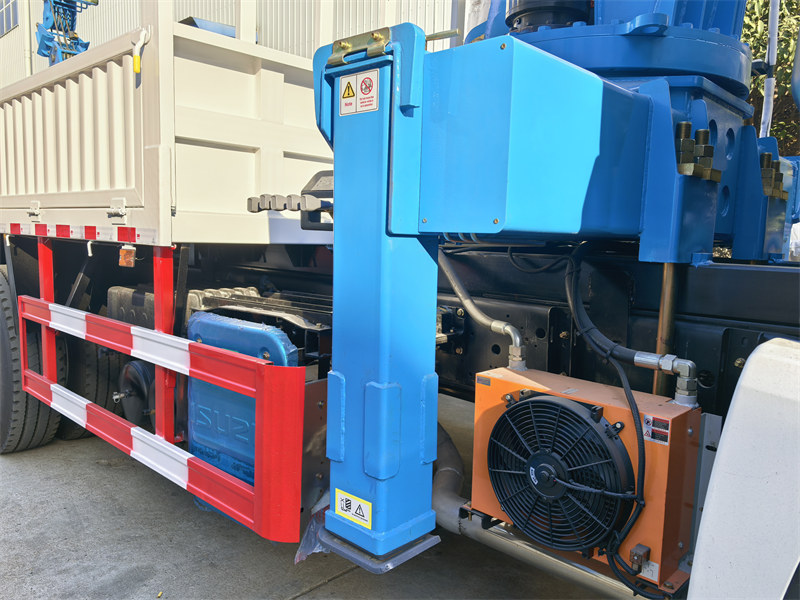

▣ Radiator termostatic automat:

1. Radiator termostatic automat cu secțiune mare și control automat al temperaturii, eliminând comutarea manuală frecventă.

2. Structura de schimb de căldură cu aripioare de înaltă eficiență asigură o disipare suficientă a căldurii uleiului hidraulic și previne oxidarea termică și deteriorarea fluidului hidraulic.

3. Prelungește intervalul de schimb al uleiului, evită defecțiuni precum îmbătrânirea etanșării, blocarea supapei hidraulice și uzura pompei/motorului cauzate de temperatura excesivă a uleiului și îmbunătățește durata de viață și fiabilitatea funcțională a întregului echipament.

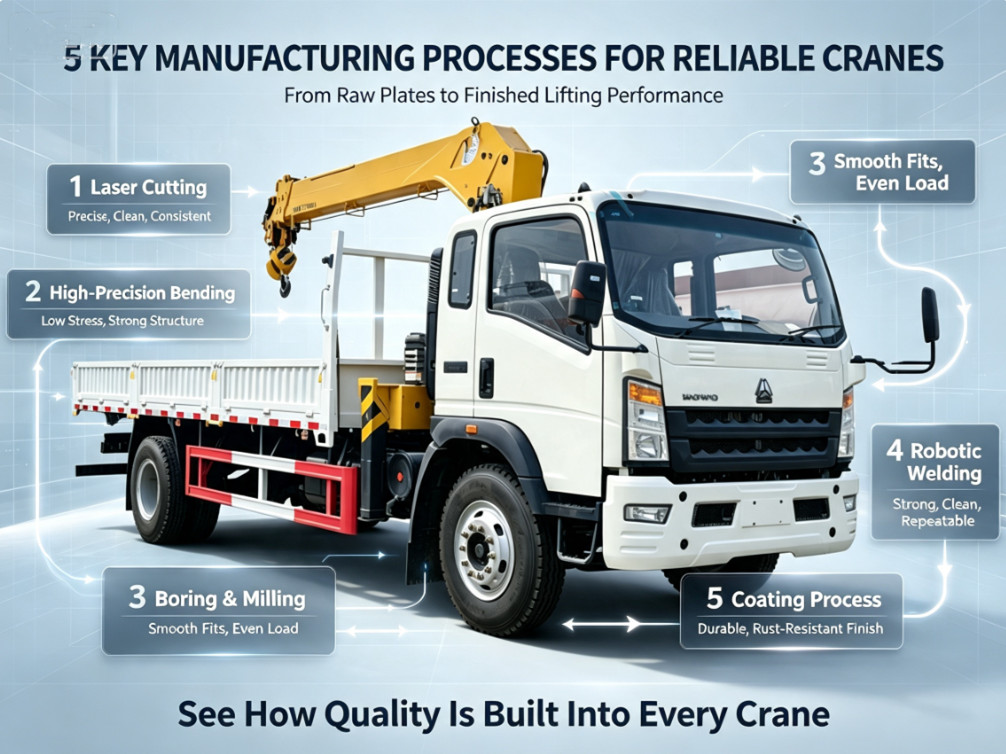

⚙Cinci procese critice de fabricație pentru macarale premium montate pe camion:

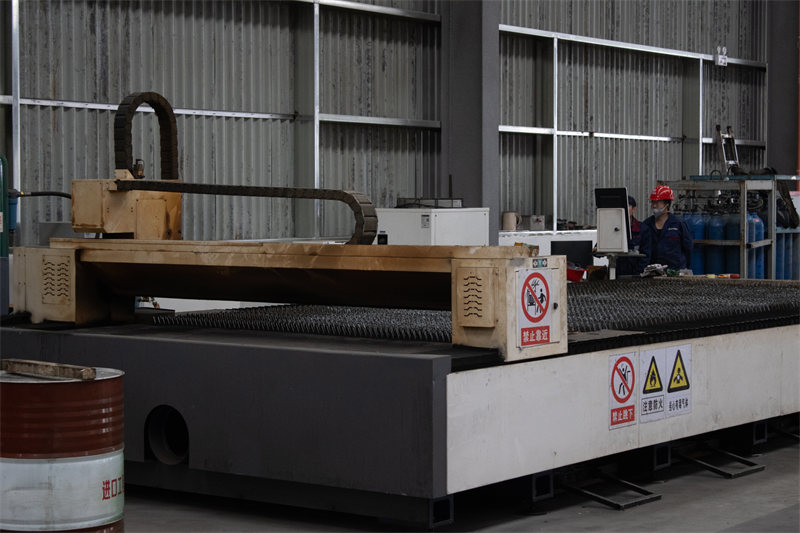

▣ Tăiere cu laser:

♦ Acoperă toate componentele din tablă subțire și de grosime medie pentru macarale montate pe camion.

♦ O singură mașină gestionează mai multe aplicații și elimină prelucrarea secundară.

♦ Prelucrează forme speciale complexe, găuri rotunde mici, colțuri ascuțite, modele scobite și profile curbate complicate.

♦ Marginile tăiate sunt verticale și netede, fără zgură și bavuri. Plăcile rămân fără distorsiuni; foile subțiri, panourile subțiri din oțel inoxidabil și aluminiu rămân plate fără a se deforma sau răsuci după tăiere.

♦ Marginile tăiate ale plăcii rezistă la decolorare și ruginire.

♦ Secțiunile transversale curate, tăiate cu laser, reduc la minimum oxidarea, facilitând operațiunile ulterioare de vopsire, îndoire și sudare.

♦ Consistență dimensională excelentă: sute sau mii de piese produse în serie prezintă dimensiuni și contururi identice, fără erori umane.

♦ Perfect adaptat pentru sudarea robotizată și liniile de asamblare standardizate pentru a forma un sistem de precizie în buclă închisă.

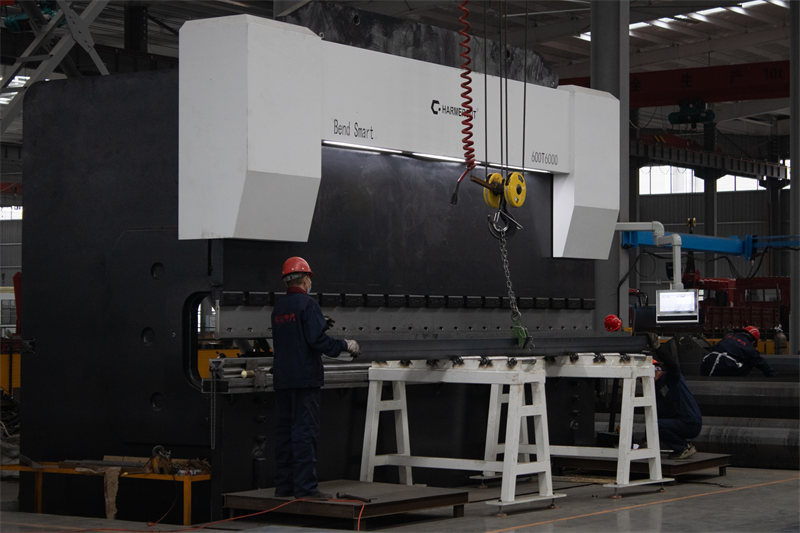

▣ Îndoire de înaltă precizie:

♦ Îndoirea de înaltă precizie oferă panouri plate cu tensiune reziduală redusă, îmbunătățind rezistența structurală și prevenind deformarea și fisurarea componentelor brațului portant de pe macaralele montate pe camion.

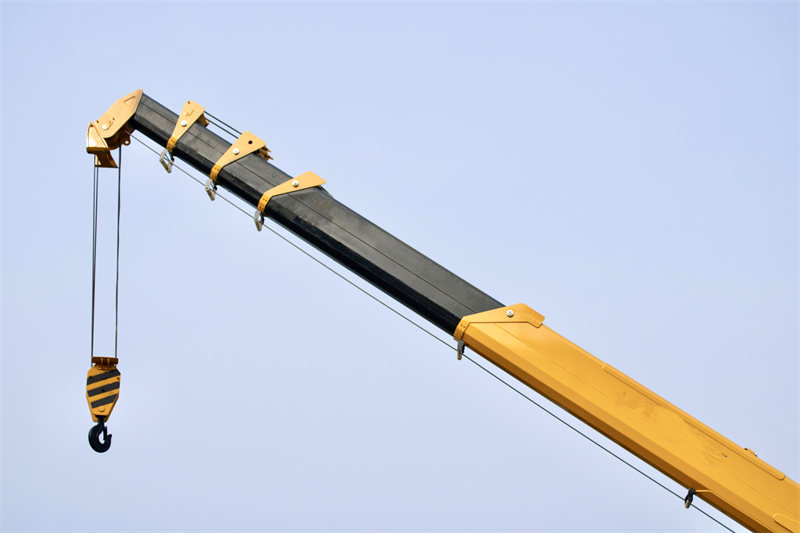

♦ Toleranța tubului brațului este controlată în limita a ±1 mm, rezultând un joc minim pentru o telescopare mai lină și o reducere a trepidațiilor sau a blocării.

♦ Precizia ridicată a tuburilor brațului permite reducerea eficientă a toleranțelor rezervate de proiectare datorită modernizării echipamentelor.

♦ Toleranța fiecărei secțiuni a brațului poate fi redusă cu 4 mm în comparație cu prelucrarea obișnuită, permițând o extindere și retragere mult mai lină a brațului.

♦ O fixare mai strânsă între secțiunile brațului creează o forță de interblocare mai mare la ridicarea sarcinii. Optimizează coaxialitatea, simetria și planeitatea; suprafețele îndoite sunt drepte și îngrijite, cu o concentricitate mai mare după găurire.

♦ Evită decalajul dintre axele și găurile pivoților, distribuția neuniformă a tensiunii și fisurarea prematură cauzată de abaterea de la datele de referință.

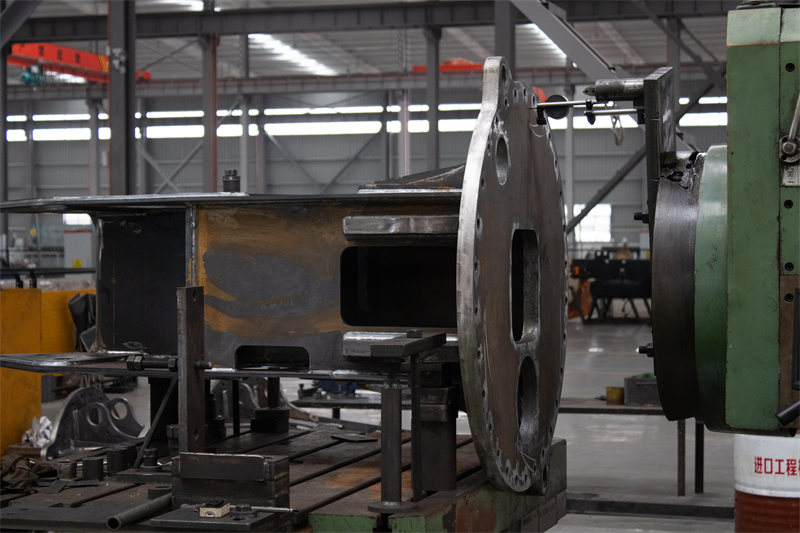

▣ Găurire și frezare:

Plictisitor: Finisează găuri circulare pentru a garanta o deschidere precisă, o rotunjime superioară, o concentricitate precisă și pereți netezi ai găurii.

Frezare: Netește și lustruiește suprafețele pieselor de prelucrat pentru a asigura o planeitate excepțională.

♦ Suprafețele de lucru prezintă o abatere minimă de înălțime și o concentricitate ridicată.

♦ Găurile sunt dimensionate precis, cu o rotunjime bună și fără distorsiuni eliptice.

♦ Perpendicularitatea dintre găuri și suprafață și distanța dintre găuri sunt strict controlate pentru o asamblare strânsă și fără probleme.

♦ Rulmenții, arborii, arborii cu știft și flanșele se potrivesc lin, fără oscilații; rotația este constantă, fără excentricități și uzură anormală.

♦ Distribuția uniformă a forței creează un contact strâns între suprafețele de îmbinare, prevenind slăbirea și fisurarea.

♦ Dimensiunile uniforme pentru toate piesele de prelucrat permit interschimbabilitatea pieselor de schimb.

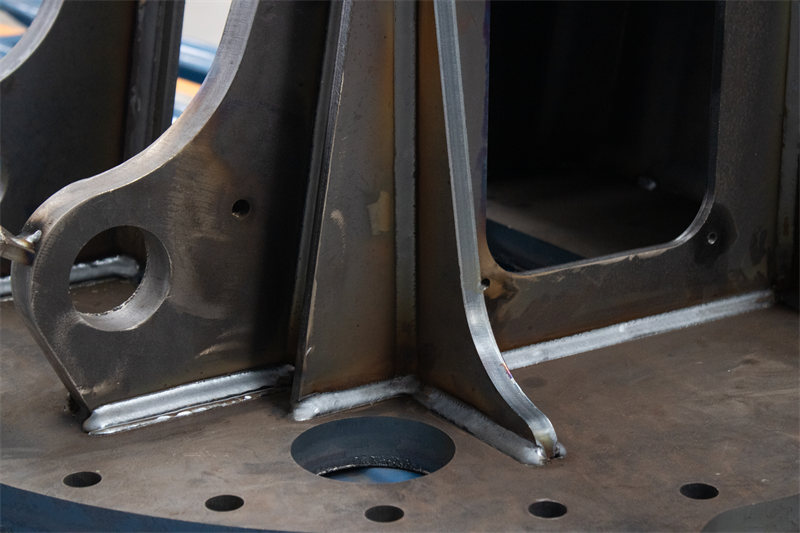

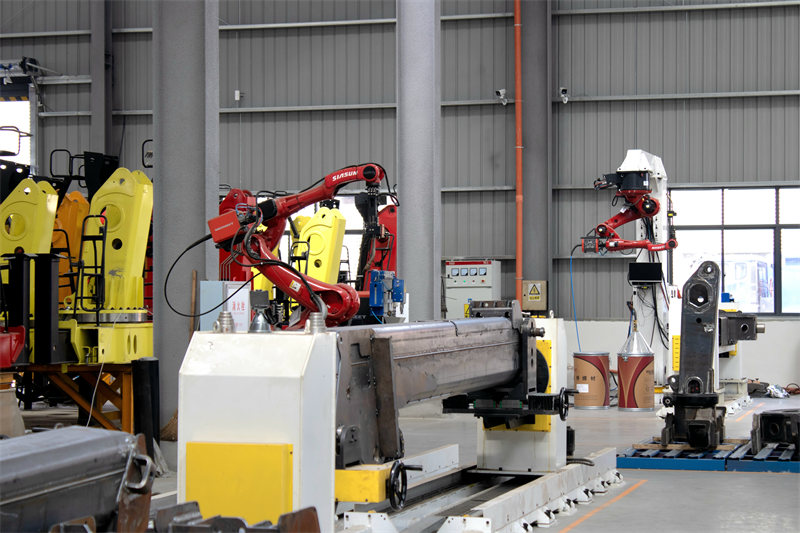

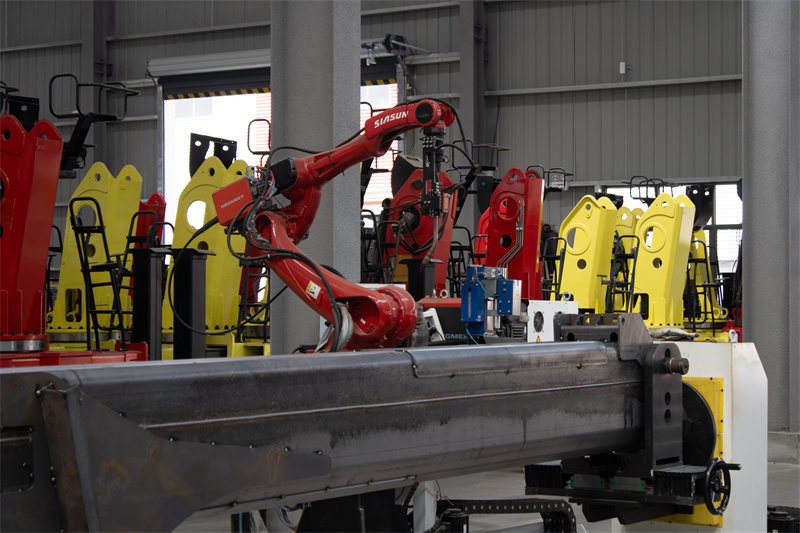

▣ Sudură robotizată:

♦ Formarea uniformă și estetică a sudurii. Traiectoria constantă a robotului asigură o lățime constantă a sudurii și ondulații regulate.

♦ Fără suprapuneri, tăieri superficiale sau stropi de sudură. Șlefuirea extensivă post-sudură și așchierea zgurii sunt inutile pentru un aspect curat.

♦ Punctele de sudură constante previn cutele și deformarea. Aportul stabil de căldură creează o încălzire uniformă, astfel încât piesele de lucru se deformează sau se prăbușesc rareori.

♦ Sudurile lungi și circulare obțin un finisaj superior, cu îmbinări continue, fără goluri și tranziții line între îmbinări.

♦ Acoperirea uniformă cu gaz de protecție reduce defectele interne și îmbunătățește rezistența la tracțiune și la oboseală.

♦ Aportul de căldură controlabil și ritmul fix de sudare asigură o distribuție uniformă a tensiunii interne, rezistând la fisurarea sudurii în condiții ulterioare de îndoire, portare și vibrații.

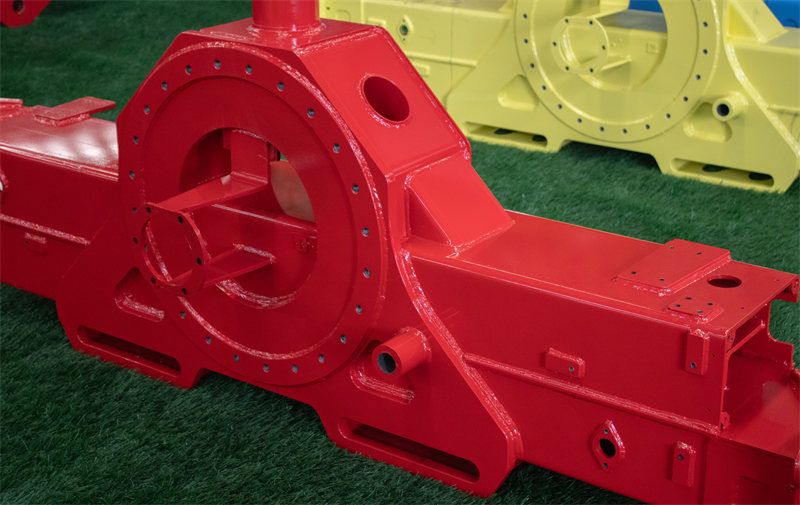

▣ Procesul de acoperire cu macara:

♦ Sablare

Sablarea îndepărtează depunerile de crustă și contaminanții de pe suprafețele pieselor de prelucrat pentru a îmbunătăți aspectul. Sablarea oțelului creează o suprafață texturată pentru a spori aderența stratului de acoperire cu pulbere. Avantaje: Ameliorează eficient stresul de sudură, reduce riscul de fractură la oboseală și prelungește durata de viață a componentelor.

♦ Proces de degresare și spălare

Fluxul procesului: Pre-degresare → Degresare → Pre-clătire → Clătire → Suflare cu aer → Uscare → Răcire forțată

Degresare: Îndepărtează contaminarea cu grăsime și ulei de pe suprafețele pieselor de prelucrat.

Spălare: Folosiți apă caldă la peste 40°C pentru a îndepărta toată grăsimea și petele de pe piesele de lucru.

După spălare, se aplică o suflare de aer la 360° fără unghi mort, urmată de uscare la 120°C și răcire forțată pentru a reduce temperatura piesei de prelucrat la aproximativ 50°C.

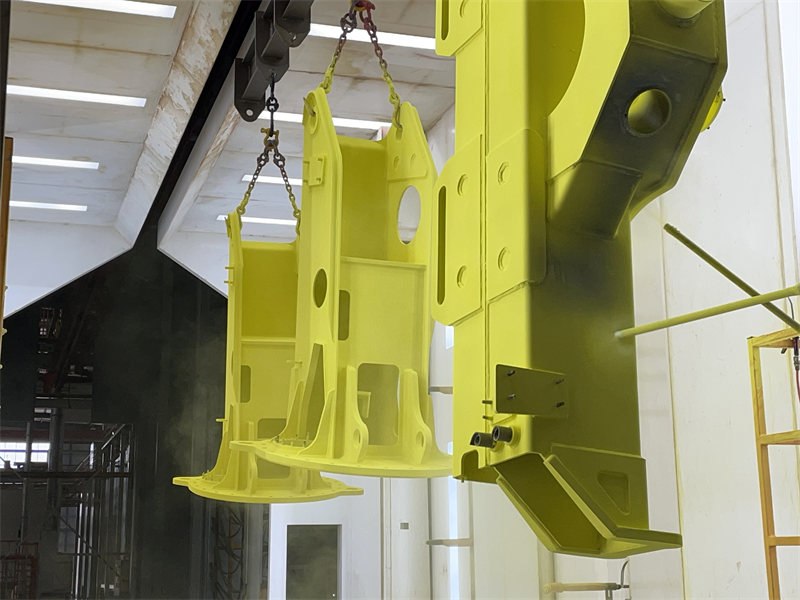

♦ Vopsire în câmp electrostatic

Piesele de prelucrat sunt transportate către stațiile de scanare laser pentru scanarea conturului, apoi transferate în cabina de vopsire în câmp electrostatic. Adoptând tehnologia de conectare multi-axe, peste 60 de pistoale de pulverizare importate din interiorul cabinei formează straturi uniforme de acoperire pe toate suprafețele pieselor de prelucrat, fără unghiuri moarte.

♦ Măcărire și coacere

Piesele sunt transportate la stația finală de coacere. Echipamentul de încălzire cu infraroșu importat (IfraSol) permite încălzirea uniformă de la suprafață la miez pentru topirea rapidă a pulberii. Cuptorul adoptă un proces de coacere în două etape: preîncălzire la 120°C și încălzire principală la 240°C timp de 15-20 de minute, permițând topirea, nivelarea și întărirea pulberii pentru a obține un finisaj perfect al suprafeței.
