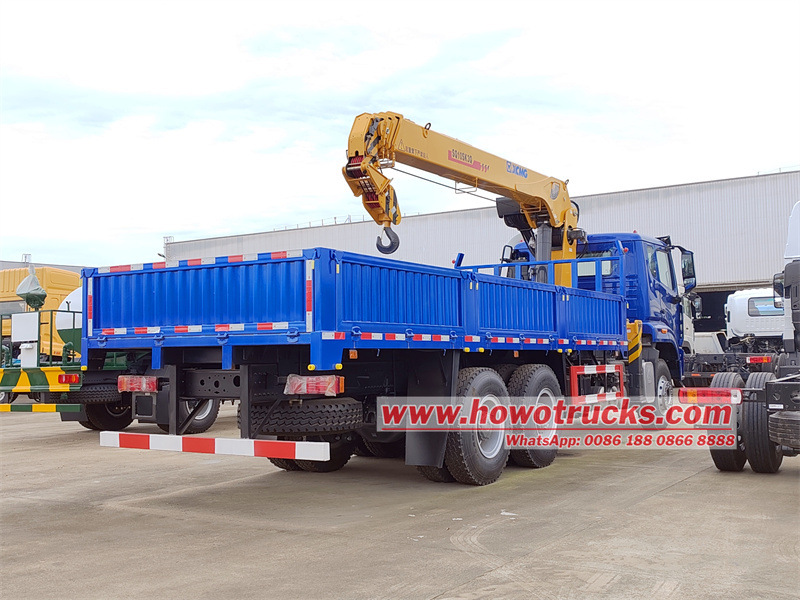

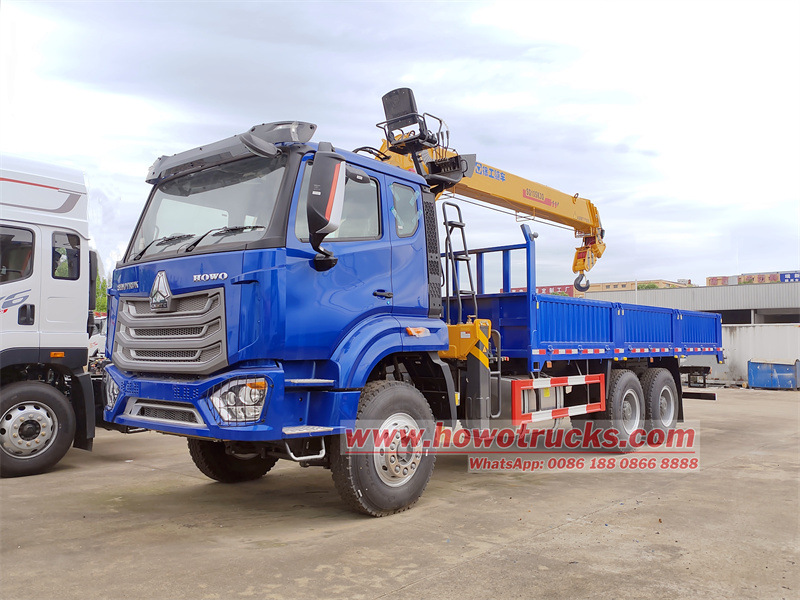

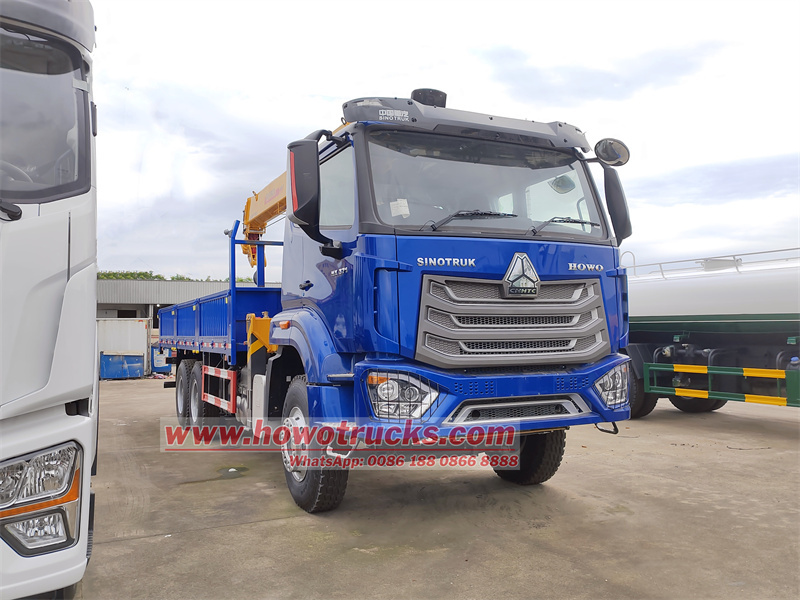

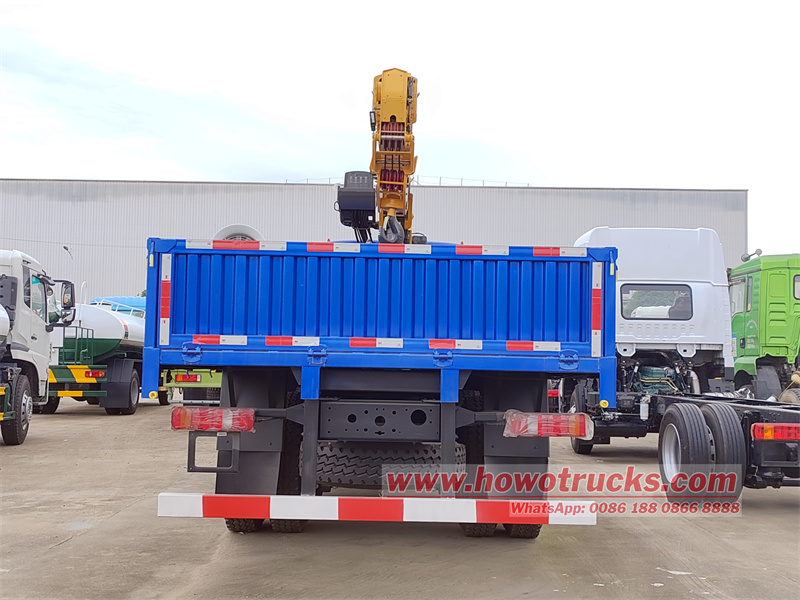

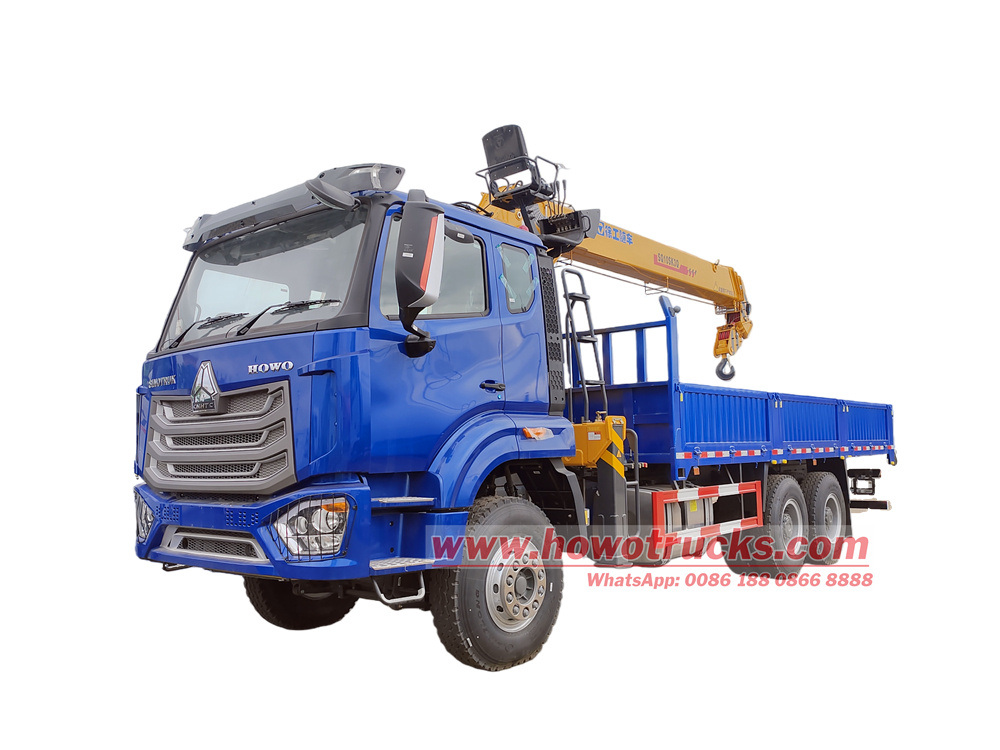

Macaraua montată pe camion Sinotruk Howo NX 6x4 are o capacitate de 10 tone și un ampatament de 4600+1350 mm. Este echipată cu un motor Sinotruk WD615.47 de 371 CP, o transmisie HW19710 cu 10 trepte și o macara XCMG SQ10SK3Q. Capacitatea maximă de ridicare este de 10 tone, cu un cuplu de ridicare de 25 T·m. Dimensiunile cutiei de marfă sunt 6200x2450x550 mm. Macaraua este dotată cu stabilizatori hidraulici și manetă de comandă la sol pe ambele părți, comandă în partea superioară stângă și o cutie de telecomandă.
Capacitate de lucru :
5000LTipul cabinei :
HOWO NX371Sistem de acționare :
4X2Ampatament (mm) :
4600+1350Specific motorului :
371 HP / Sinotruk WD615.47Cutie de viteze :
HW19710 , manual, 10 forwards & 2 reversesAx față (kg) :
9500Punte spate (kg) :

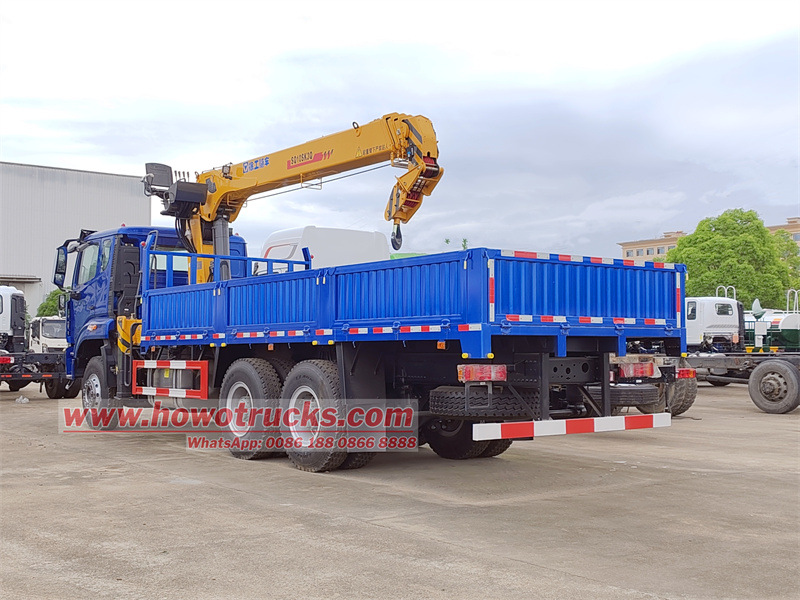

16000 x 2Cel/Cea/Cei/Cele Camion HOWO cu macara hidraulică de 10 tone este un instrument ingineresc puternic de dimensiuni medii, care combină capacitățile de transport și ridicare. Șasiul este acționat de un motor de 371 de cai putere, cuplat la o transmisie cu 10 trepte, oferind o capacitate portantă robustă. Suprastructura dispune de o macara XCMG de 10 tone cu braț drept cu 4 secțiuni, cu o înălțime maximă de ridicare care depășește 12,35 m și o rază de lucru de 12 m, gestionând cu ușurință transportul pe șantier și instalarea echipamentelor. Cutia de marfă din oțel carbon de 6,2 metri este robustă și durabilă. Cu multiple moduri de operare, inclusiv comenzi de sus în jos și de jos în sus, plus o cutie de telecomandă, permite operarea flexibilă și sigură de către o singură persoană, ceea ce o face o alegere practică pentru șantierele de construcții și scenariile logistice.

Fabrica noastră este un producător profesionist în domeniul camioanelor,
Garantăm că toate produsele sunt noi și de înaltă calitate.
»Ⅰ.Configurație principală:
Producător:CS TRUCKS GROUP LIMITED
Capacitate de lucru | Modelul motorului | Ampatament | Aplicație |
Macara XCMG de 10 tone | WD615.47 / 371CP | 4600+1350mm | • Șantiere de construcții: • Logistică și transport: • Inginerie municipală: • Salvare de urgență: |
» II.Parametrul produsului pentruCamion cu macara cu braț HOWO NX 6x4:
| Camion mobil HOWO NX 6X4 cu macara | ||
| Parametri tehnici generali | ||
| Dimensiune totală | 9650 × 2550 × 3830 mm | |
| Greutate brută a vehiculului | 25000 kg | |
| Greutate proprie | 15840 Kg | |
| Specificații ale șasiului | ||
| Marcă de șasiu | SINOTRUK HOWO NX | |
| Modelul de acționare | 6x4, LHD | |
| Cabină | Cabină HOWO H77L, Volan pe stânga, cu un pat, Aer condiționat | |
| Numărul de pasageri | 3 | |
| Motor | Stil | 6 cilindri în linie, răcit cu apă, în patru timpi, cu frână la supapa de evacuare, injecție directă, turbocompresor și intercooler, diesel |
| Model | SINOTRUK WD615.47 | |
| Putere | 371HP / 273 kW | |
| Viteză nominală | 2200 rpm | |
| Cuplu maxim | 1500 Nm | |
| Turație maximă a cuplului | 1100-1600 rpm | |
| Standard de emisie | EURO 2 | |
| Deplasare | 9,726 litri | |
| Cutie de viteze | HW19710, 10F și 2R,manual | |
| Sistem de frânare | Aer brgăină | |
| Ampatament | 4600+1350 mm | |
| Încărcare pe axa față/spate | 7000/18000 (două axe) kg | |
| Obosi | 315/80R22.5,10+1 anvelope | |
| Viteză maximă de conducere | 90km/h | |
| Specificații ale structurii superioare | ||
| Caroserie | Dimensiune | 6200 x2450 x 550 mm |
| Material | Oțel carbon Q235 | |
| Grosimea încărcăturii | Partea 3mm, jos 4mm | |
| Macara cu braț | Model | XCMG SQ10SK3Q cu 4 secțiuni macara cu braț |
| Moment maxim de ridicare | 25T·m | |
| Capacitate maximă de ridicare | 10000 kg | |
| Înălțime maximă de ridicare | 12.35m | |
| Lungimea maximă a brațului hidraulic | 12m | |
| Unghiul de rotație | Rotație completă la 360° | |
| Interval de amplitudine | 0~75° | |
| Presiune maximă de lucru | 26 MPa | |
| Putere recomandată | 30 kW | |
| Debit maxim de ulei Sistem hidraulic | 63 L/min | |
| Capacitatea rezervorului de ulei | 160 L | |
| Greutatea macaralei | 3765 kg | |
| Spațiu de instalare | 1150 mm | |
| Funcție opțională | 1. macara cu braț articulat. | |
| 2. Cutie basculantă hidraulică. | ||
| 3. Cupă de prindere | ||
| 4. Coș de lucru aerian | ||
| Altă configurație | Joystick hidraulic manual, Funcționarea cu telecomandă, etc. | |
» Ⅲ.Configurația șasiului

• Model de șasiu: Șasiu Sinotruk Howo NX371.
• Tip de acționare: Tractiune 6x4, capacitate portantă mare.
• Ampatament: 4600+1350mm
• Grup motopropulsor: Motor diesel Sinotruk WD615.47 cu șase cilindri în linie, 371 CP, cilindree de 9,726 l, cuplu de 1500 Nm, standard de emisii Euro III.
• Sistem de transmisie: Cutie de viteze Sinotruk HW19710 cu 10 trepte.
• Axe: Punte față (tambur) VGD95, punți spate duble (tambur) MCX16ZG cu un raport de transmisie de 4,803.
• Anvelope: Anvelope 12.00R20.
• Rezervor de combustibil: Rezervor de combustibil de 400 litri.

• Dimensiunile cutiei de marfă: 6200x2450x550mm, spațiu amplu de încărcare.
• Materiale și construcție: Oțel carbon Q235B, robust și rezistent la uzură.
• Grosimea plăcii: Plăci laterale cu grosimea de 3 mm, plăci inferioare cu grosimea de 4 mm.

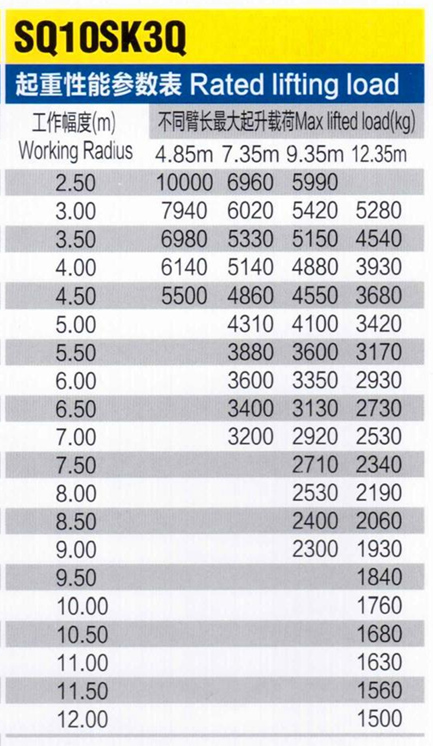

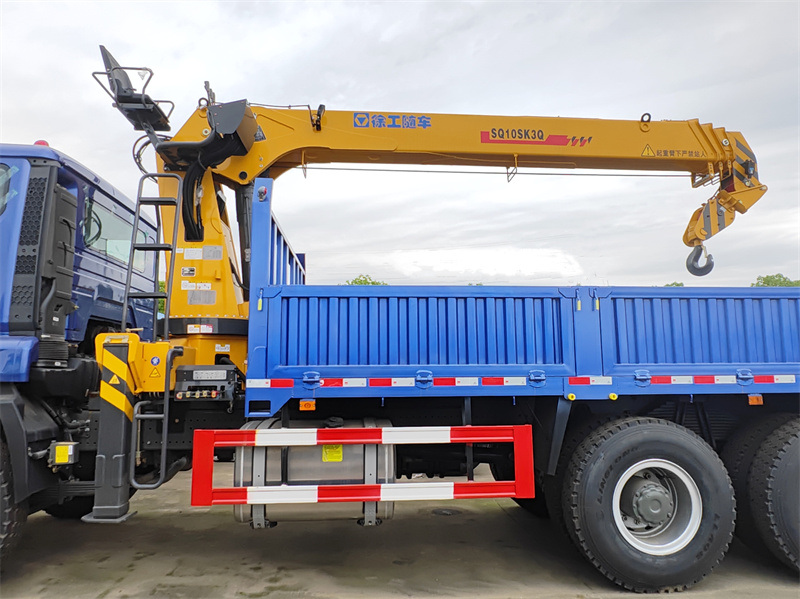

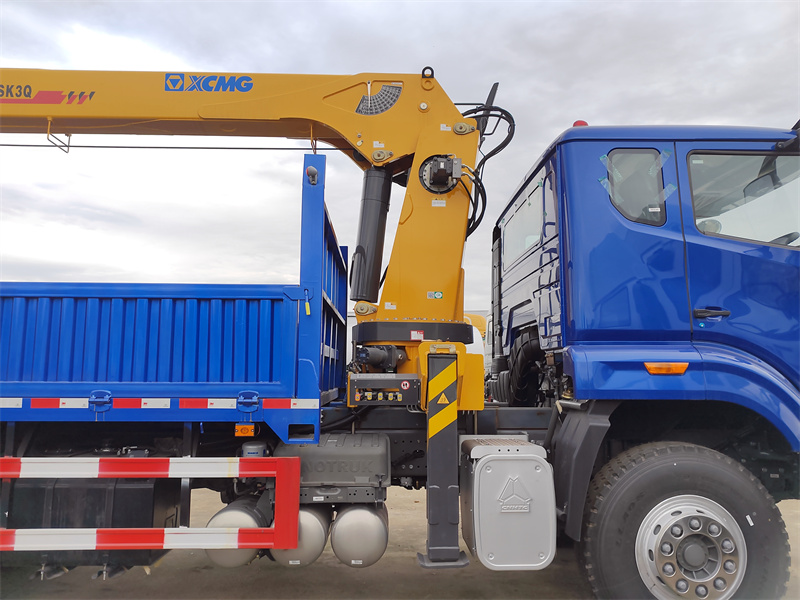

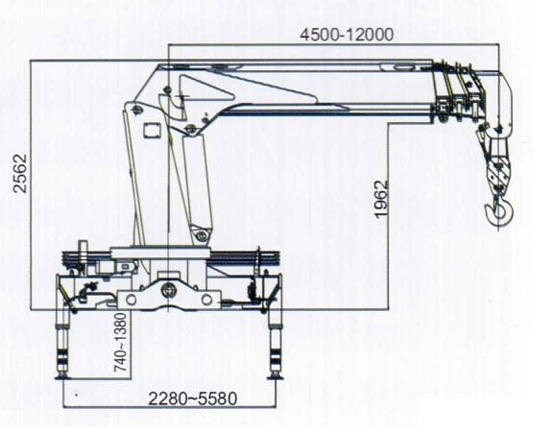

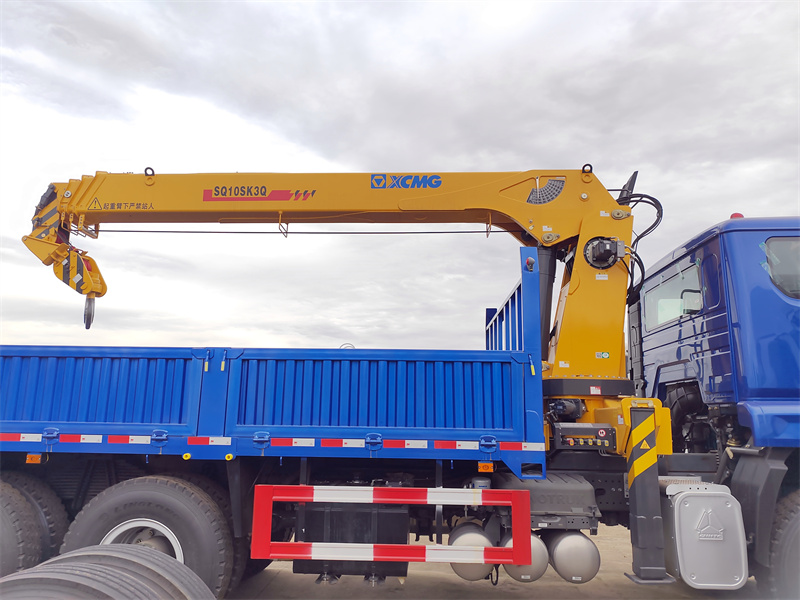

» Ⅴ. Macara XCMG SQ10SK3Q:

• Capacitate nominală de ridicare: 10 tone, cuplu maxim de ridicare de până la 25 T·m, oferind performanțe puternice de ridicare.
• Tehnologia brațului: Utilizează tehnologia brațului telescopic drept sincron cu 4 secțiuni pentru o funcționare eficientă și rapidă.

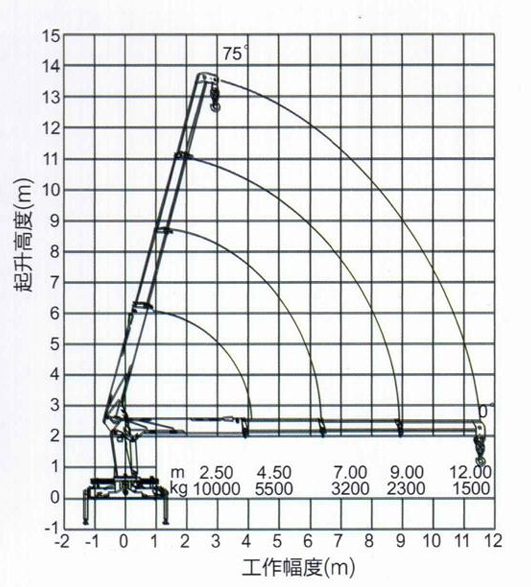

• Interval de lucru: Lungimea maximă extinsă a brațului este de 12 metri, iar înălțimea maximă de ridicare este de până la 12,35 metri, oferind o acoperire largă de lucru.
• Greutate: Macaraua cântărește aproximativ 3765 kg, rezultând un design rezonabil cu greutate redusă, asigurând în același timp rezistență.
• Sistem hidraulic: Presiune maximă de lucru 26 MPa, debit 63 L/min
• Unghi de lucru: Rotație completă 360°; interval de amplitudine 0~75°

»Ⅵ. Sistem de control al operațiunilor:

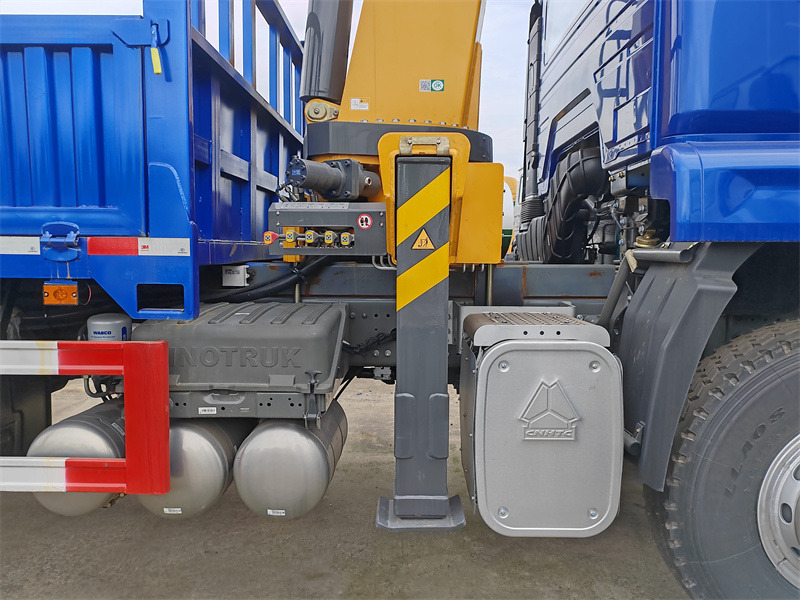

• Sistem de stabilizare: Pe fiecare parte a macaralei este instalat câte un stabilizator hidraulic, formând o structură de susținere stabilă.
• Sistem de control:

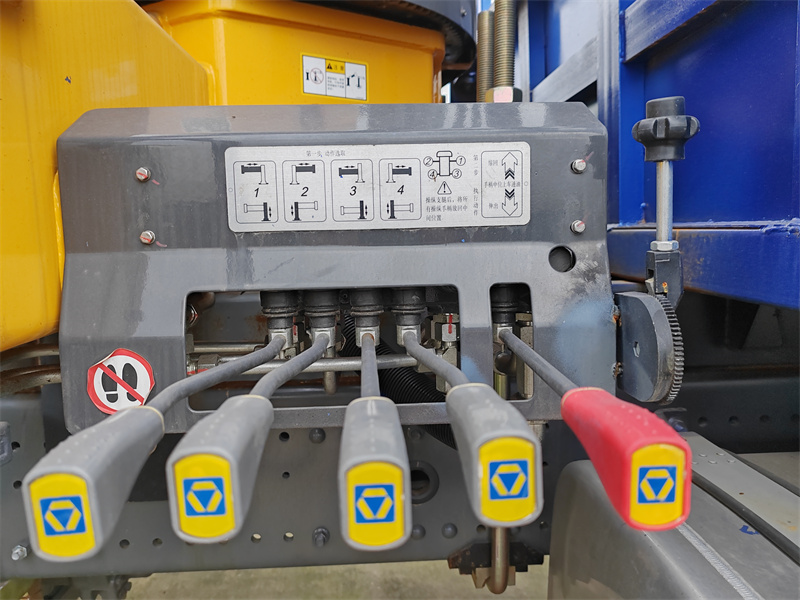

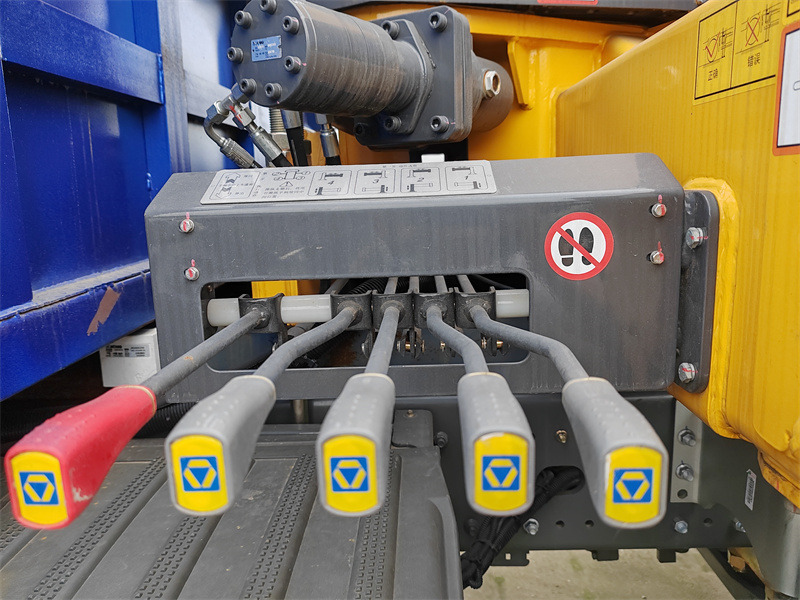

1. Operațiune secundară: Manete de control hidraulic manual sunt prevăzute pe fiecare parte, permițând operatorului să controleze macaraua din unghiul de vizualizare optim.

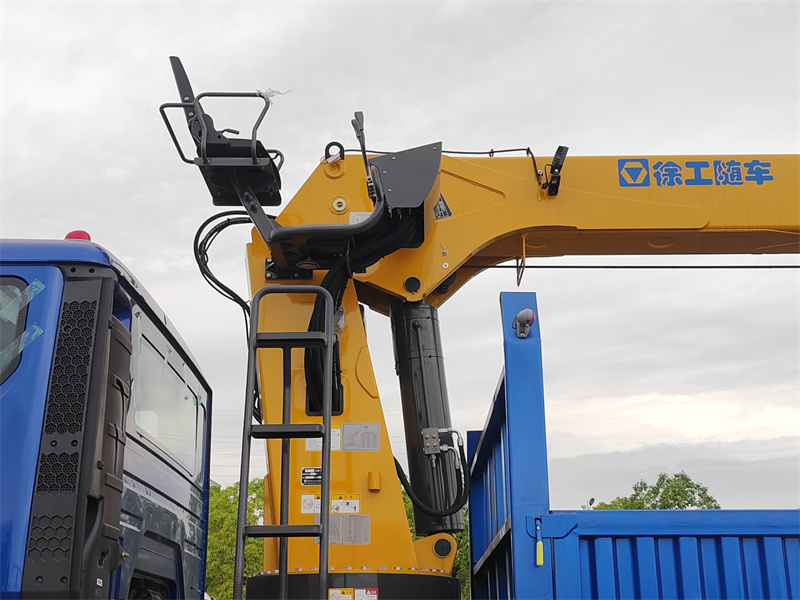

2. Panou de control superior: Un panou de control superior cu scaun este prevăzut în partea stângă, integrând un set de manete de control hidraulic manual, oferind o vedere de lucru la mare altitudine și un control precis al acțiunilor de ridicare.

3. Cutie de telecomandă: Echipat pentru o operare mai intuitivă și mai convenabilă.
• Funcții de control: Toate manetele de control funcționează împreună pentru a controla toate acțiunile, inclusiv extinderea și retragerea orizontală și verticală a stabilizatorilor, extinderea, retragerea, ridicarea și rotirea brațului, precum și ridicarea și coborârea cârligului, asigurând precizie și flexibilitate.
• Funcții de siguranță:
o Protecție la suprasarcină: Sistemul hidraulic are un senzor de presiune încorporat care limitează automat sarcina în caz de suprasarcină.
o Frânare de urgență: Un buton de oprire de urgență este prevăzut pe panoul de control pentru un răspuns rapid în caz de urgență.
» Ⅶ. Scenarii de aplicații:
• Șantiere de construcții: Ridicarea armăturilor, a componentelor din beton și a schelelor.
• Logistică și transport: Încărcarea și descărcarea echipamentelor mari și a containerelor.
• Inginerie Municipală: Instalare iluminat stradal și înlocuire panouri publicitare.
• Salvare de urgență: Ridicarea proviziilor la locurile afectate de dezastre.
