Ghid de operare pas cu pas pentru utilizarea camionului de distribuție asfalt HOWO NX

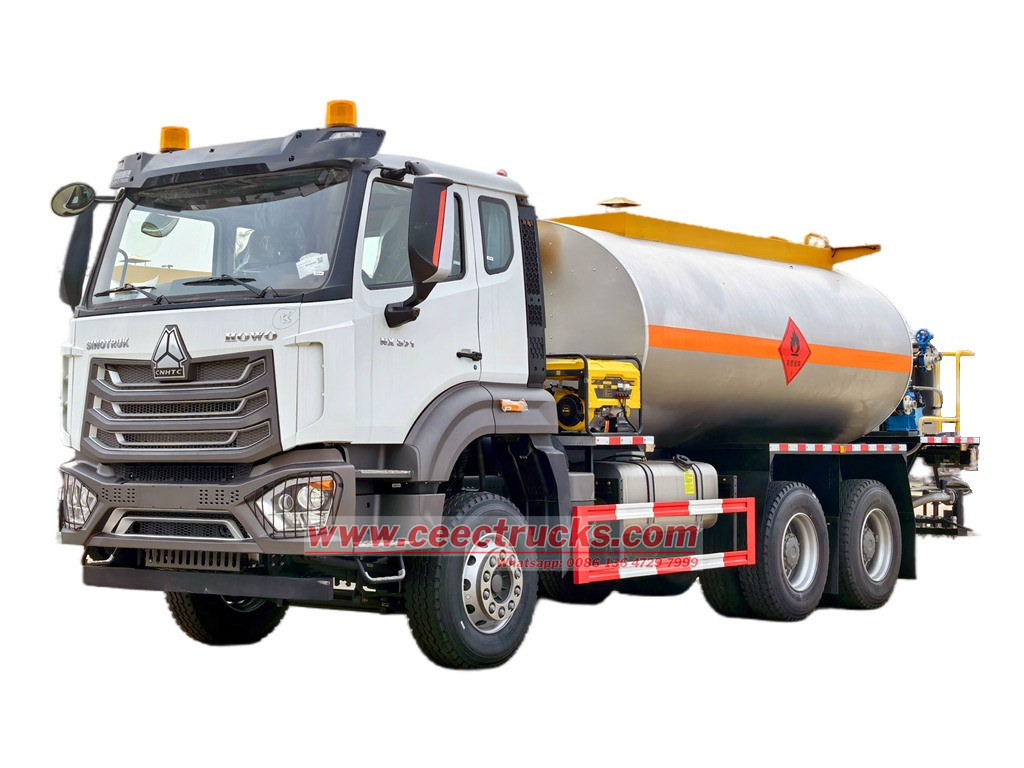

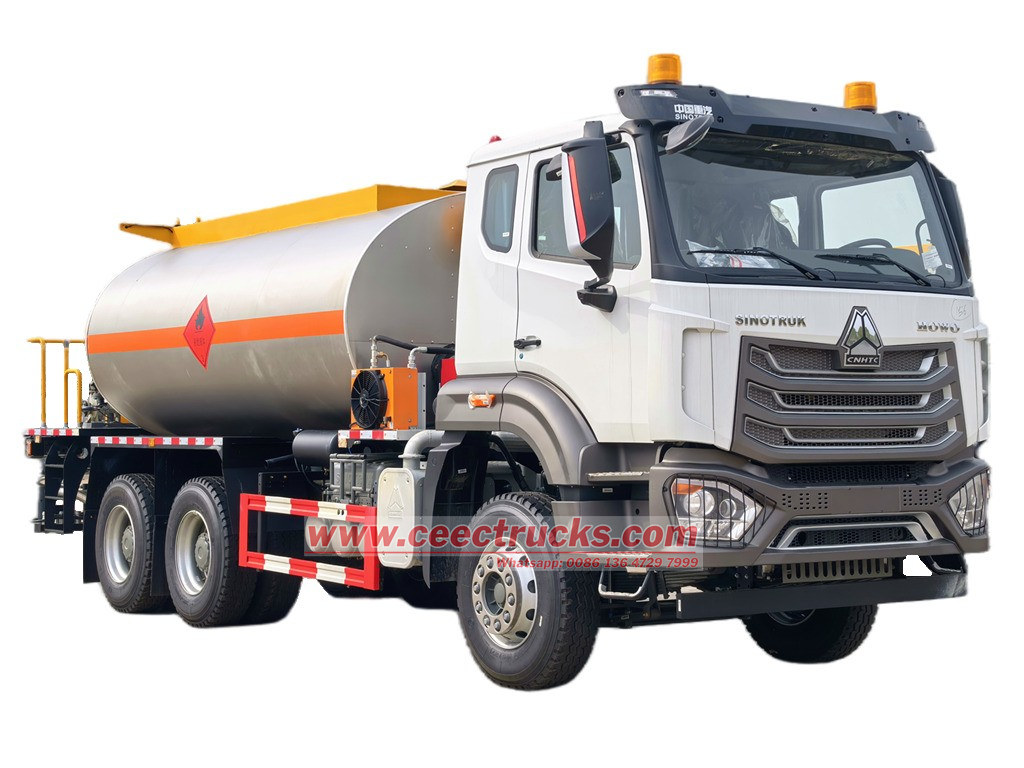

Ce este camionul inteligent de distribuție a bitumului HOWO NX 15000L?

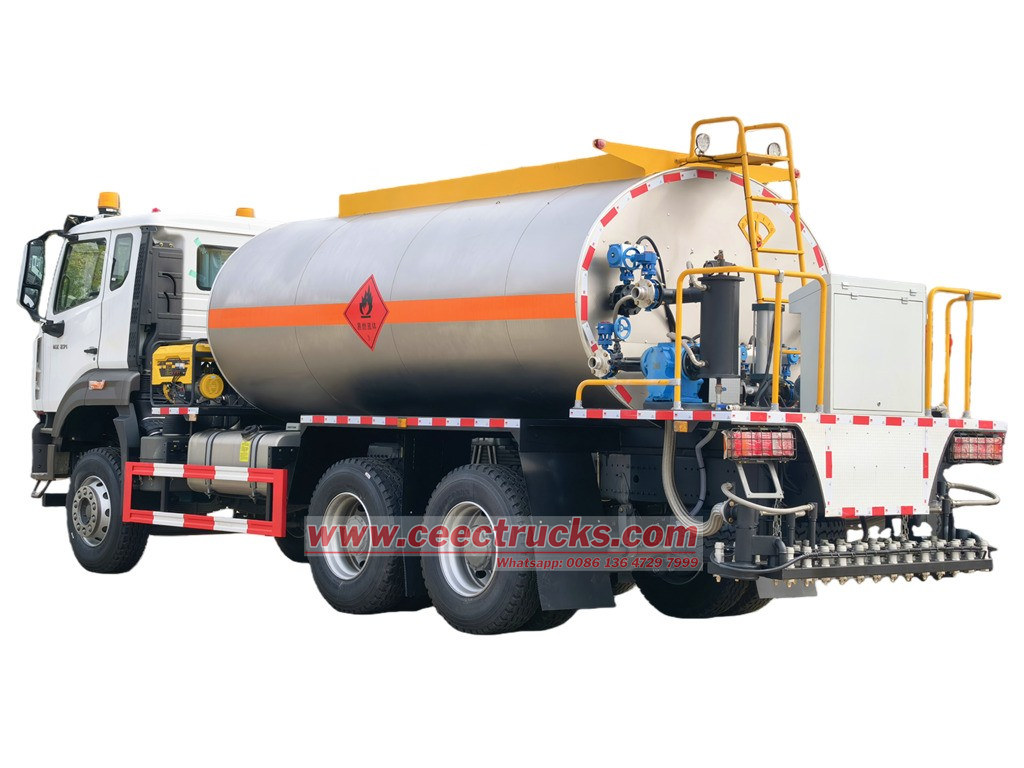

Cel/Cea/Cei/Cele Camion distribuitor asfalt Sinotruk HOWO NX 6X4 sunt proiectate și exportate în Africa Nigeria, care are un ampatament de 3800+1350 mm, este echipată cu un motor diesel Sinotruk WD615.47 cu 371 CP și emisii de 9726 cmc, cutie de viteze HW19710 cu 10 viteze înainte și 2 viteze înapoi, consum de combustibil foarte redus și convenabil pentru conducere, un rezervor de asfalt de 15 metri cubi, pompă inteligentă de asfalt RCB38/0.6-80F, pompă de ulei termic Hebei, arzător italian G20 și motor pneumatic Lutian. Poate încărca asfalt modificat, asfalt amestecat la cald, asfalt emulsionat și alte medii asfaltice. Întregul... Vehicul inteligent de distribuție a bitumului HOWO NX 6x4 combină eficiență ridicată, inteligență și durabilitate, fiind potrivit pentru diverse scenarii de construcție a drumurilor și o alegere ideală pentru operațiunile de pulverizare a asfaltului în proiectele de construcție a drumurilor.

Nume	Distribuitor de bitum HOWO NX
Motor	Motor diesel WEICHAI WD615.47, 371 CP și 9726 cmc
Transmitere	Cutie de viteze manuală HW19710
Ampatament	3800+1350mm
Obosi	12.00R20
Cabină	HOWO NX
Model de conducere	LHD / RHD
Pictură	Pictură și logo personalizate



Partea superioară a corpului	Kit cisternă bitum
Capacitate	15000 de litri
Material	Oțel carbon de înaltă rezistență
Pompă de bitum	RCB38/0.6-80F, tip inteligent, Debit 38m3/h Presiune 0,6 MPa
Sistem de încălzire	Arzător diesel italian Riello G20 Putere de încălzire 140-200Kcal/h ulei de încălzire 40-25-160
Controla	Cutie de control PLC în cabină Cutie de control integrată în spate

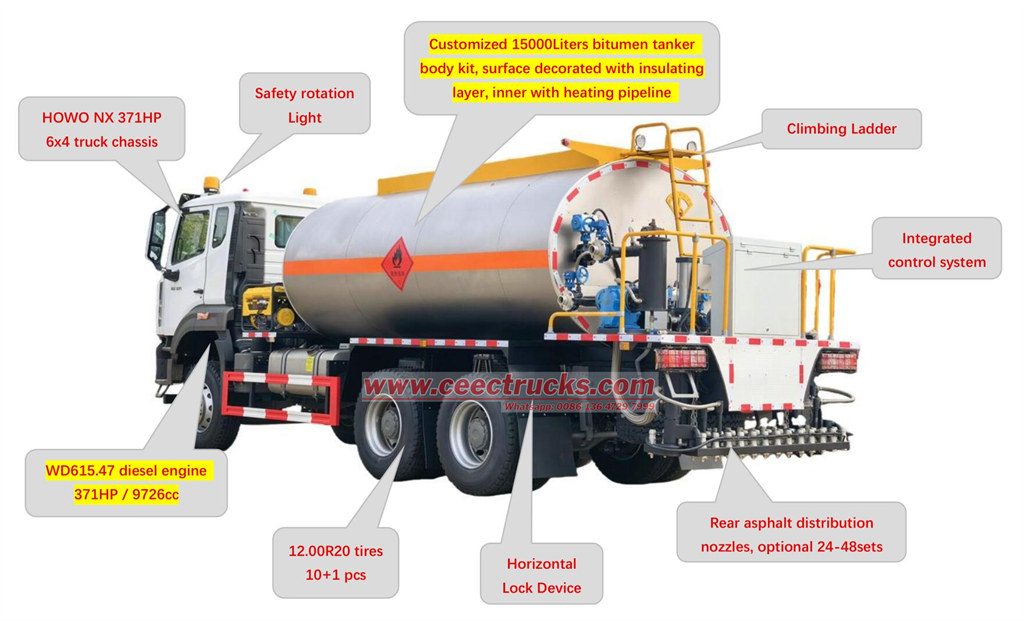

Componentă principală pentru camionul de distribuție a bitumului HOWO NX?

→ Unitate de control integrată inteligentă bazată pe cip Infineon, fabricată de germanii;

→ Fascicul de pulverizare cu articulație pliabilă integrată;

→ Încălzire completă a conductei;

→ Tehnologie de inițiere a pulverizării bazată pe funcții;

→ Pulverizare intermitentă.

•

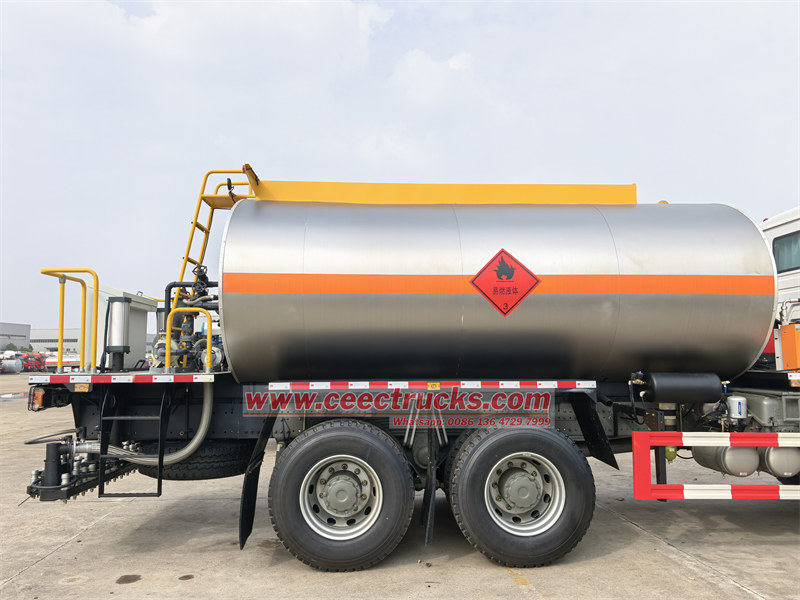

  Kit camion cisternă pentru distribuția asfaltului HOWO
•

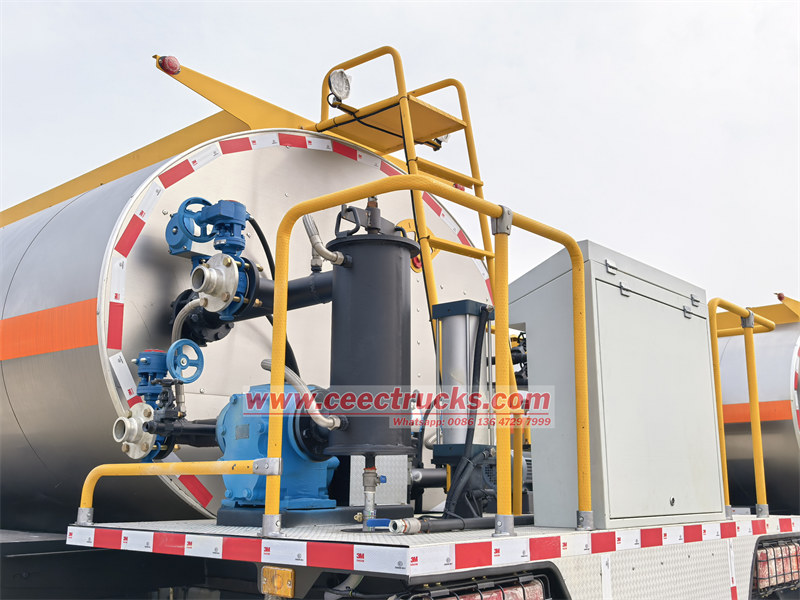

  Platformă spate cu accesorii necesare
•

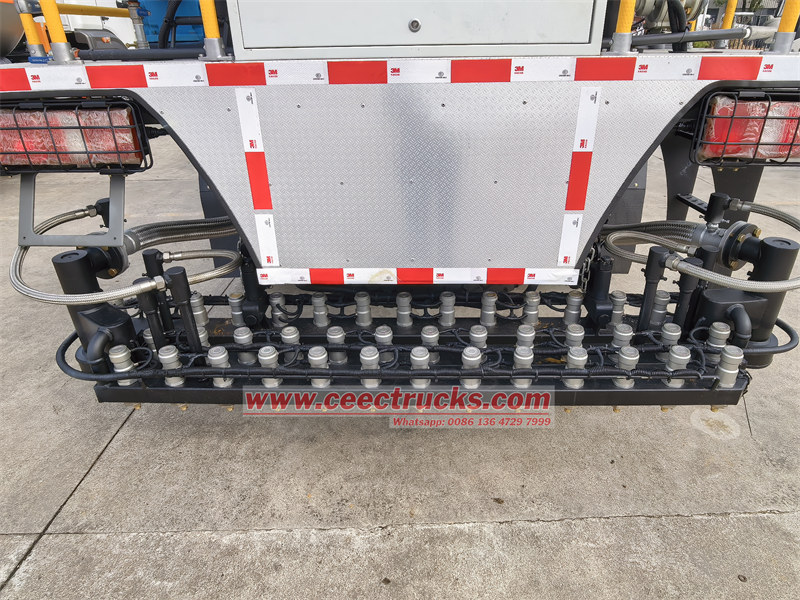

  Camion bitum cu duze de pulverizare spate

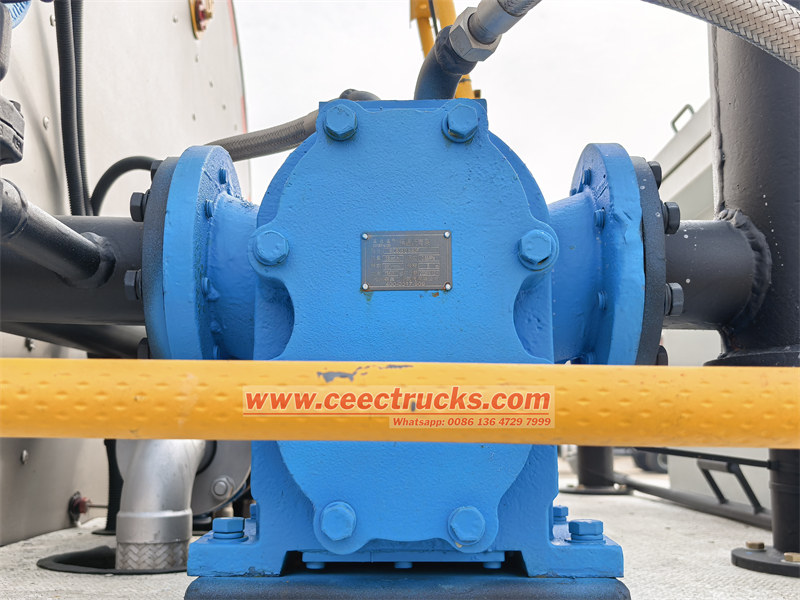

Ansamblu pompă asfalt



Model: RCB38/0.6-80F

Debit: 38m3/h

Presiune: 0,6 MPa

Viteză de rotație: 960 r/min

Înălțime de aspirație: 5 m

Putere: 15 kW

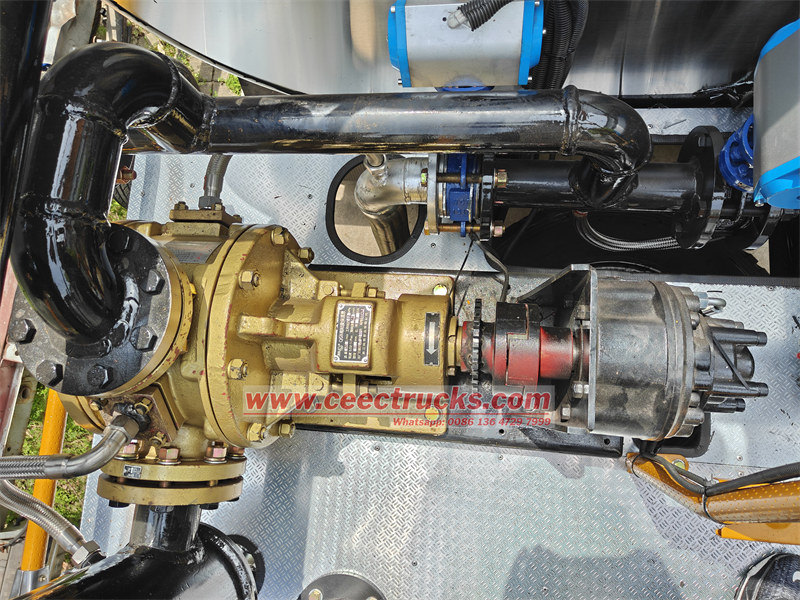

Pompă de izolație de înaltă vâscozitate



Model: QGB

Debit: 680L/min

Presiune de lucru: 0,8 MPa

Vâscozitate: 0,02-1,3Pas

Viteză de lucru: 584 r/min

Diametrul conductei: 80 mm

Putere: 11 kW



•

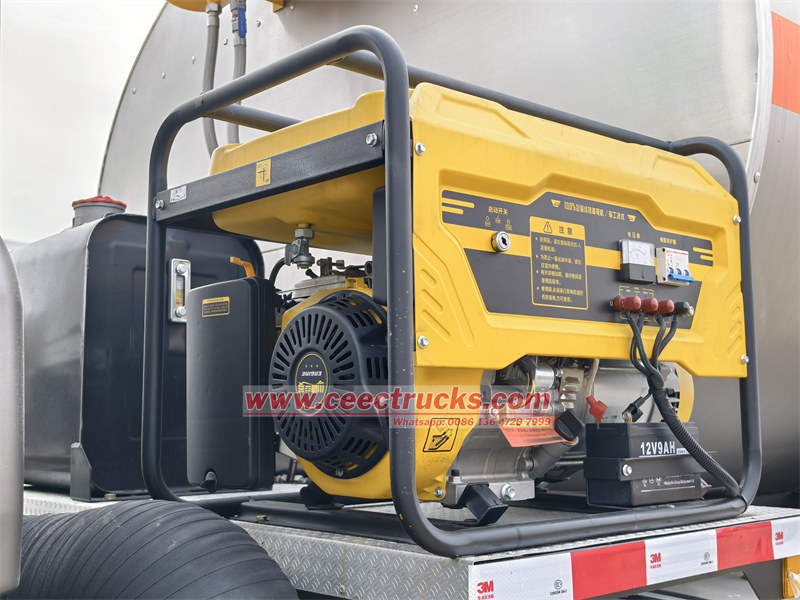

  Ansamblu generator
•

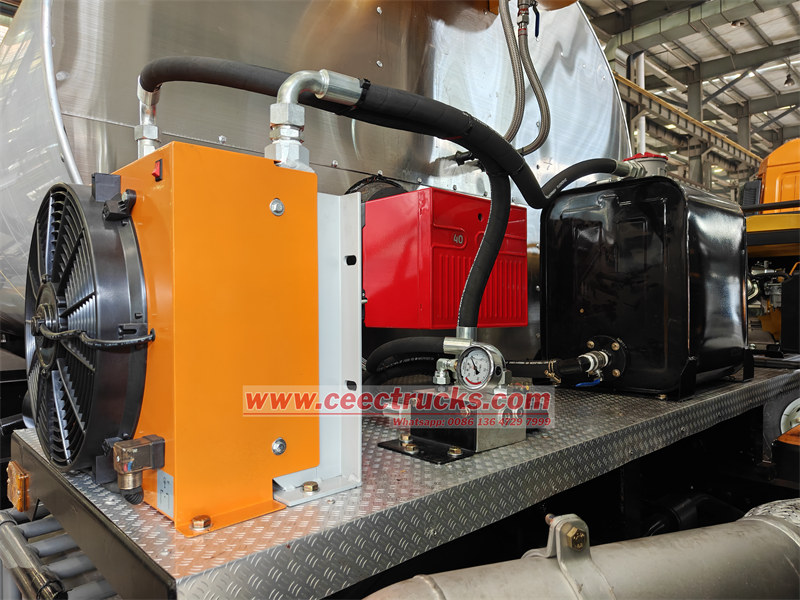

  Arzător diesel italian Riello G20
•

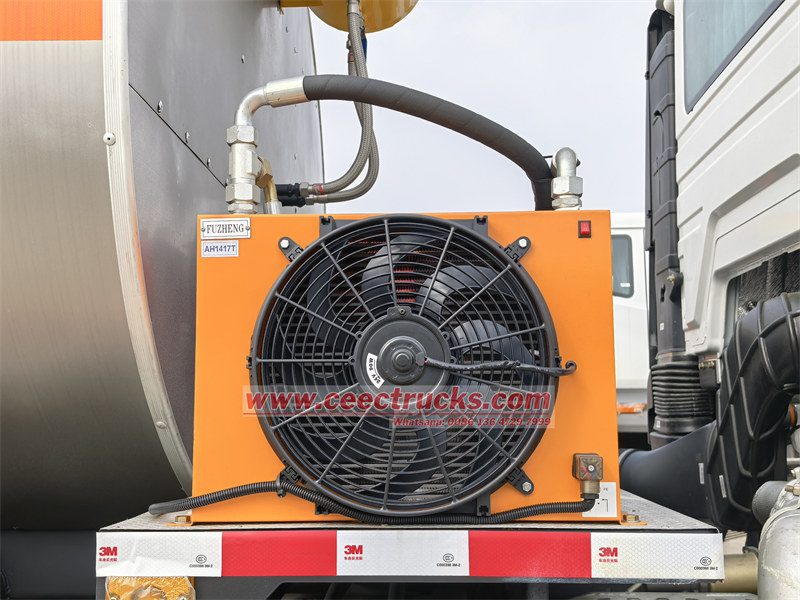

  Ansamblu radiator





Camionul cisternă pentru asfalt este proiectat și construit pe baza șasiului camionului HOWO 6x4 NX, care constă dintr-o cisternă interioară, materiale izolatoare, carcasă, deflector, cameră de ardere, conducte de asfalt în rezervor, ansamblu de încălzire, arzător, filtru de ulei, contor de volum, cutie de control inteligentă. Mai jos este prezentat desenul tehnic al sistemului cisternei de distribuție a bitumului și al conductelor:

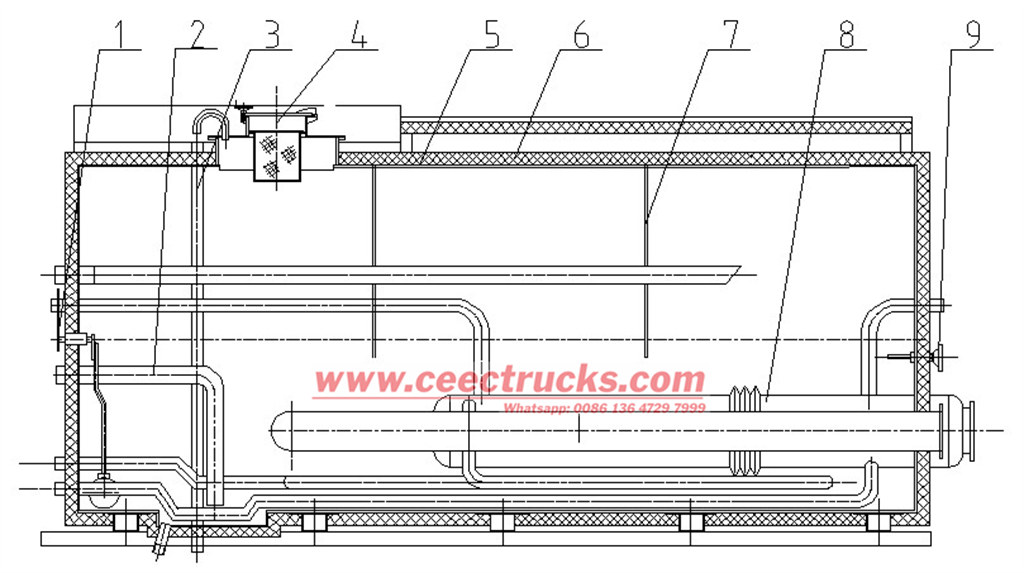

Ansamblu cisternă asfalt

1 Volummetru,

2 Țeavă de aspirație a uleiului,

3 Țeavă de preaplin,

4 Filtru de ulei,

5 Rezervor interior,

6 Materiale termoizolante,

7 Deflector,

8 Cameră de ardere,

9 Termometru

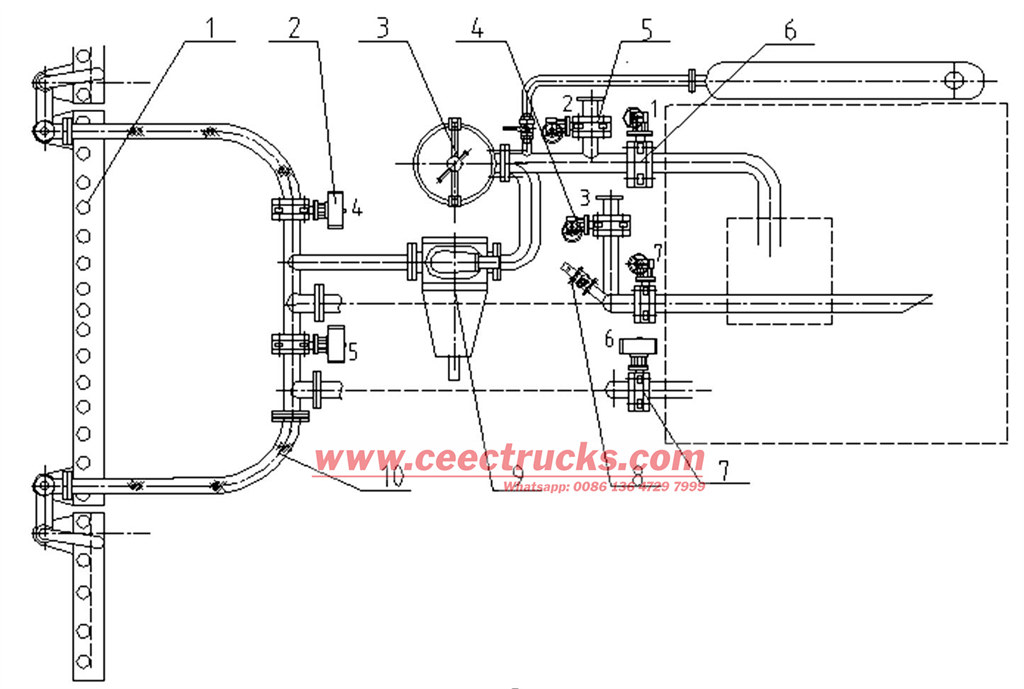

Sistem de pompe și conducte de asfalt



1 Ansamblu duză cilindrică, 2 Supape de ieșire ulei, 3 Filtru, 4 Supapă de transfer, 5 Supapă de autoaspirație, 6 Supapă de admisie ulei, 7 Supapă pneumatică de retur ulei, 8 Supapă bară de pulverizare manuală, 9 Pompă de asfalt, 10 Furtun din oțel inoxidabil

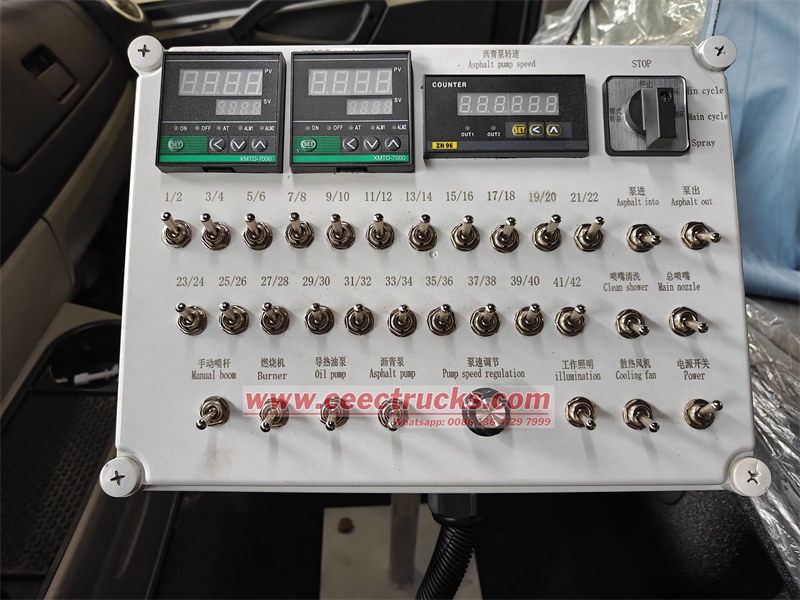

Cutie de control integrată în cabină pentru funcționarea separată a duzelor

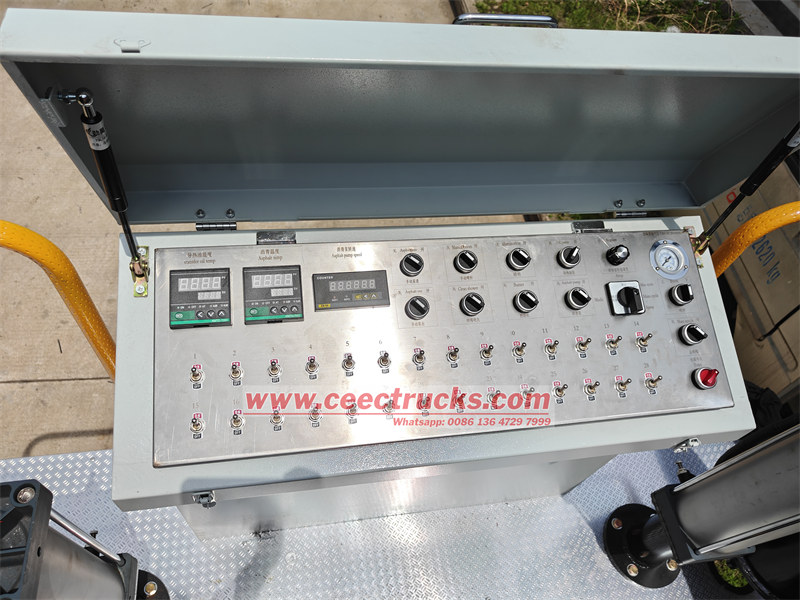

Cutie de control integrată montată în spate pe platformă pentru utilizare în siguranță
