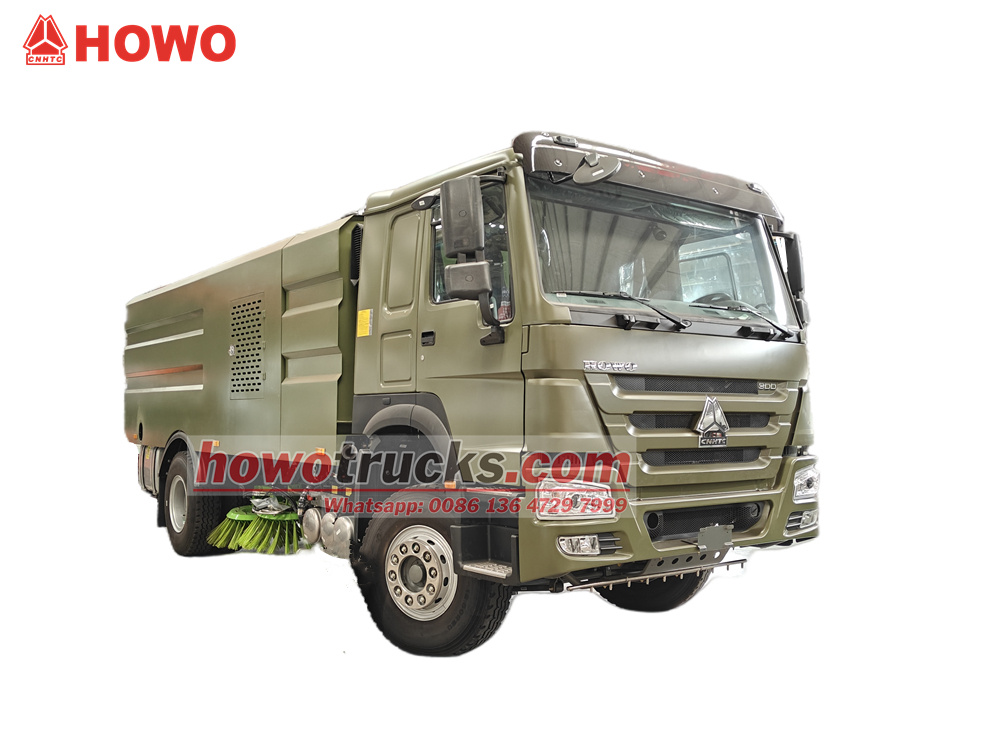

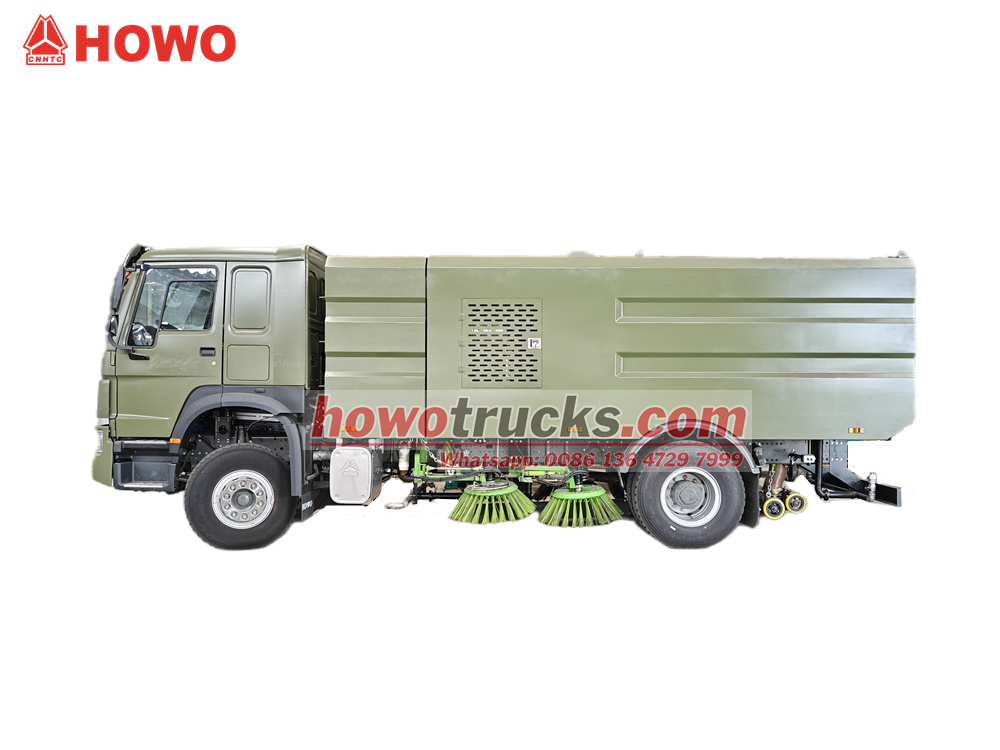

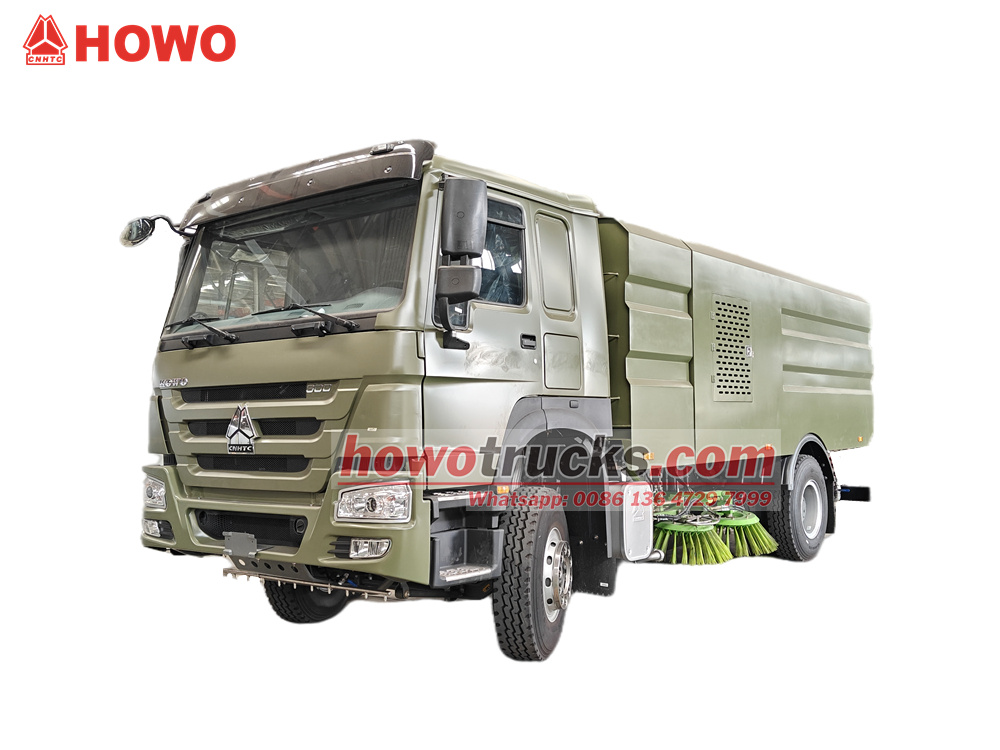

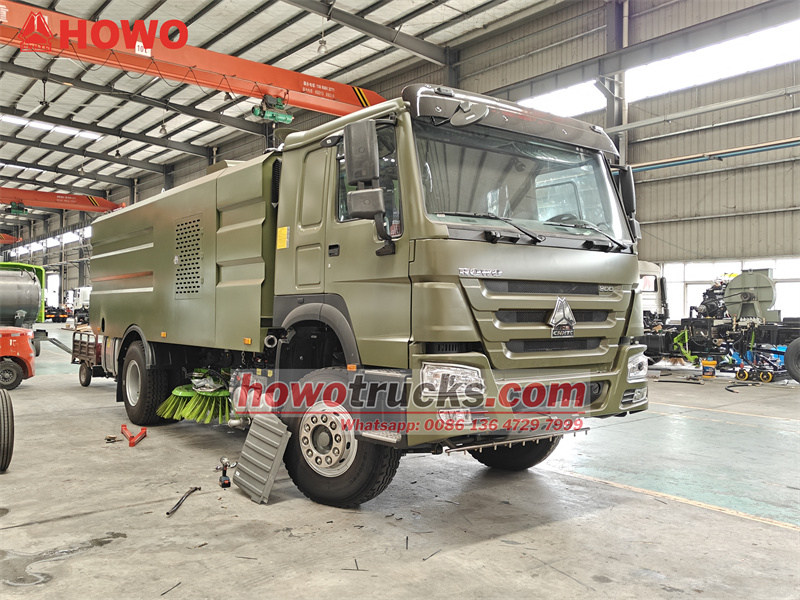

Mătura rutieră HOWO de 12 m³ este modificată pe baza șasiului cu cabină HOWO HW76. Are un ampatament de 4600 mm și este echipată cu un motor Weichai WP10.300E22, o cutie de viteze Sinotruk HW19710, un rezervor de apă din oțel carbon de 4000 l, coșuri de gunoi interioare și exterioare din oțel carbon de 8000 l din oțel inoxidabil și un motor auxiliar Dongfeng Cummins B140 33. Vehiculul este echipat cu patru perii de măturat și o ventuză, o suflantă Weiye, o pompă cu piston de înaltă presiune PINFL PF36 din Germania (1150 r/min) și o pompă de apă de joasă presiune Hangzhou Weilong 60/90 (60 m).³/h). Există mai multe duze de spălare în fața cabinei și o duză de pulverizare în fața periei de măturat. Lățimea de spălare cu apă de înaltă presiune este de 2,5 m, lățimea de măturare a periei de măturat este de 3,5 m, iar capacitatea maximă de măturare este de 60.000 m².³/h. Viteza de măturare este de 3-20 km/h. Vehiculul este controlat de o cutie de control electronică în cabină și de o cutie de control al funcționării la aspirator.
Capacitate de lucru :
12cbmTipul cabinei :
Howo HW76 cabinSistem de acționare :
4x2,LHDAmpatament (mm) :
4600Specific motorului :
300 HP / WEICHAI WP10.300E22Cutie de viteze :
HW19710 transmission, 10 forward and 2 reverseAx față (kg) :
6500Punte spate (kg) :
11500Cel/Cea/Cei/CeleMătură stradală montată pe camion Howo de 12 m3este un vehicul de salubrizare extrem de eficient, conceput pentru curățarea și întreținerea drumurilor urbane, a piețelor, a parcurilor industriale și a altor locații. Dispune de un rezervor de apă din oțel carbon de 4.000 de litri și un coș de gunoi căptușit cu oțel inoxidabil de 8.000 de litri. Sistemul de măturare include patru seturi de perii cu disc și ventuze late, permițând o lățime de măturare de până la 3,5 metri, o lățime de spălare la înaltă presiune de 2,5 metri și o capacitate maximă de măturare de 60.000 m².³/h. Vehiculul utilizează o pompă germană de înaltă presiune, o pompă de apă de joasă presiune Hangzhou și o suflantă Weiye, combinate cu pulverizare în mai multe etape pentru suprimarea prafului, rezultând o generare redusă de praf în timpul funcționării.
Sistemul inteligent de control electronic integrează două panouri de operare în cabină și lângă ventuze, permițând controlul printr-o singură atingere a funcțiilor precum ridicarea și coborârea periilor, golirea rezervorului și pornirea și oprirea suflantei, asigurând o funcționare convenabilă și eficientă. Acest vehicul utilizează un design modular integrat care integrează sistemul de alimentare, sistemul de măturare, sistemul de apă și sistemul inteligent de control pentru a obține operațiuni eficiente, economice din punct de vedere energetic și ecologice.

Fabrica noastră este un producător profesionist în domeniul camioanelor,
Garantăm că toate produsele sunt noi și de înaltă calitate.
»Ⅰ.Definiția și introducerea produsului:
Producător:CS TRUCKS GROUP LIMITED
Caracteristici ale produsului
1. Eficiență ridicată și economie de energie: Designul cu două motoare prezintă grupuri motopropulsoare independente, cu o diviziune clară a muncii între motoarele principal și cele auxiliare, reducând consumul de energie cu peste 20%.
2. Conformitate cu reglementările de mediu: Un sistem de curățare complet închis, cu pulverizare în mai multe etape, reduce concentrația de praf în timpul funcționării la ≤1 mg/m²³.
3. Fiabil și durabil: Componentele de bază (cum ar fi pompele de apă de înaltă și joasă presiune, ventilatoarele, motoarele auxiliare și sistemele hidraulice) provin de la mărci renumite, asigurând o performanță stabilă.
4. Inteligent și convenabil: Sistemul electronic de control prezintă un design extrem de integrat, cu o logică operațională clară, reducând costurile de instruire a șoferilor.
» II.Parametrul produsului pentru măturatorul de drumuri HOWO 12CBMcamion:
| Camion de măturat rutier HOWO 12cbm | ||
| Specificații principale pentru camionul de măturat | ||
| Marcă de vehicul | CS TRUCKS | |
| Marcă de șasiu | ISUZU | |

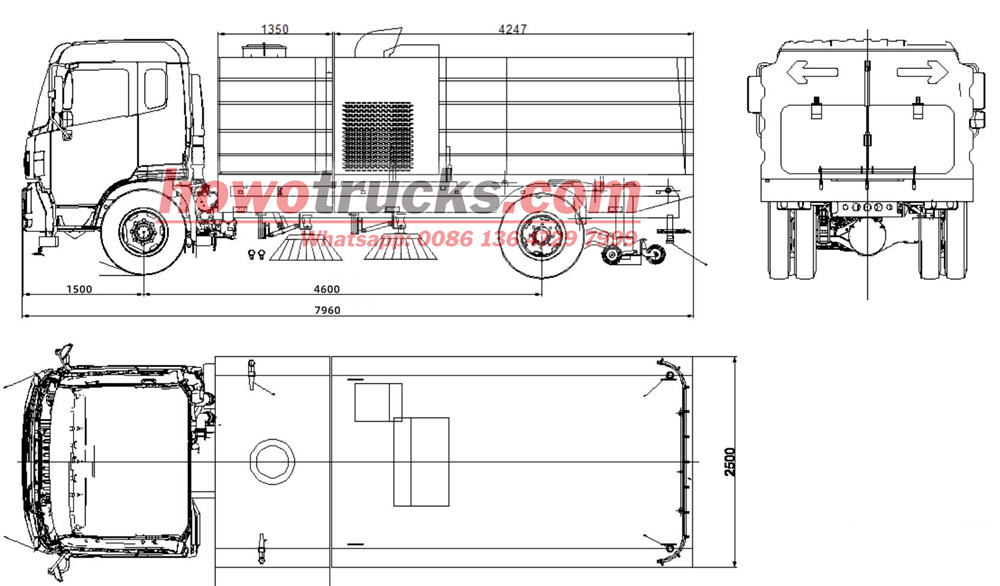

| Dimensiuni totale (L x l x Î) | 7960x2500x3100 mm | |
| Tip de unitate | 4x2, volan pe stânga, 6 roți | |
| Ampatament | 4600mm | |
| Cabină | HOWO HW76 cabină, cu aer condiționat, 2 locuri și un somn, | |
| Greutate | Masă totală vehiculară (GVW) | 18000kg |
| Greutate proprie | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Cai putere | 300 HP/220 kW | |
| Tipul motorului | Diesel | |
| Standard de emisie | Euro 2 | |
| Transmitere | Manual | Cutie de viteze HW19710, 10 viteze înainte + 2 viteze înapoi |
| Tire | 12.00R20 | 6+1 t de rezervăire |
| Parametrul structurii superioare | ||
| Volumul rezervorului de apă | 4000L | |
| Volumul coșului de gunoi | 8000L | |
| Material | rezervor de apă: oțel carbon | |
| rezervor de gunoiinterior oțel inoxidabil, exterior oțel carbon | ||
| Supapă hidraulică | Brand renumit din Taiwan | |
| Motor hidraulic | Marcă autohtonă renumită | |
| Comutator | Comutator de control Schneider | |
|
Motor auxiliar | Marca | Dongfeng Cummins B140 33 |
| Tip | 4 cilindri în linie, supraalimentat și intercooler,diesel | |
| Cai putere | 140HP | |
| Putere nominală/Putere netă maximă | 103/101 kW | |
| Limita de altitudine permisă | 3000 m | |
| Viteză nominală | 2500 rpm | |
| Viteză mică | 750 rot/min | |
| Cuplu maxim | 502 N.m | |
| Deplasare | 3,9 litri | |
| Debit de combustibil la putere nominală | 88 mm³/strcke | |
| Standard de emisie | Euro 3 | |
|
Spălare cu presiune înaltă | lățimea de spălare (mm) | 2500 mm |
| Viteză de spălare | 3-20 km/h | |
| Presiunea apei de spălare | 10Mpa | |
| Debitul pompei de apă | 154 l/min | |
|
Măturare tehnică | Lățime maximă de măturare (mm) | 3,5 m |
| Capacitate maximă de măturare | 60000m3/h | |
| Viteză de măturare | 3-20 km/h | |
| Eficiența curățării | ≥98% | |
| Inhalare maximă de particule | 110 mm | |
| Dimensiunea extensiei periei discului | ≥400mm | |
| Unghiul maxim de descărcare a ușii rezervorului de gunoi | ≥50° | |
|
Sistem de măturare |
Tip | Total 4 bucăți perii și 1 disc de aspirare montate în mediu, este acționat de motorul hidraulic, viteza este reglabilă, poate fi controlată independent, are funcție de evitare automată |
| Diametrul periei de măturat | Φ850mm | |
| Viteza discului de măturare | 110 r/min viteză mare, 80 r/min viteză medie, 50 r/min viteză mică | |
| Reglarea unghiului de înclinare a discului de măturare | înainte 4° ~ 6° extroversie 4° ~ 7° | |
|
Disc de aspirare | Tip | Orificiu dublu de aspirație, control hidraulic, suspensie cu arc |
| Diametrul orificiului de aspirație | 180 mm | |
| Lățimea discului de aspirație | 2400 mm | |
|
Sistem hidraulic | Tip | Tip deschis, control electric |
| Componente principale | Pompă cu angrenaje, motor hidraulic, cilindru hidraulic, electrovalvă | |
| Presiune | 16Mpa | |
| Volumul de ulei hidraulic | 60L | |
| Temperatura uleiului | 60°C | |
| Sistem de pulverizare a apei | Componente | Pompă, duză(spălare frontală și stropire spate), filtru de apă etc. |
|
Sistem de apă de înaltă presiune | Tip | Pompă cu piston de înaltă presiune |
| Model | Germania PINFL PF36 | |
| Presiunea sistemului | 10Mpa | |
| Viteza de rotație | 1150 rot/min | |
| Tipul de supapă de apă | supapă cu bilă hidraulică de înaltă presiune | |
| Presiunea supapei de apă | 7MPa | |
| Tipul duzei | Tip de spălare cu presiune înaltă | |
| Filtru de apă | Plasă de sită | |
| Vinci | 20 de metri | |
|
Sistem de apă de joasă presiune | Model | Hangzhou Weilong 60/90 |
| Debit | 60 de metri3/h | |
| Distanța de livrare a apei | 90 de metri | |
| Lățimea de spălare | 24 de milioane | |
| Tijă de pulverizare laterală | tip | Bară de pulverizare tip V, cu funcție de evitare automată |
|
Sistem electric | Tip | DC24V, control PLC |
| Volți | 24V | |
| Baterie | 2x12V | |
| Instrumente | ||
| Furtun de incendiu | 2 bucăți | |
| Cheie de pompieri | 1 buc. | |
| Cheie pentru filtrul de apă | 1 buc. | |
| Pistol de pulverizare de înaltă presiune | 1 buc. | |
| Balansoar manual al pompei hidraulice | 1 buc. | |
| Piese de schimb | ||
| Perie de măturat | 88 bucăți | |
| Garnitură ventilator | 1 buc. | |
| Garnitura ușii din spate | 1 buc. | |
| Garnitura tubului de aspirație | 2 bucăți | |
| Importați lista de piese | ||
| Pompă de apă de înaltă presiune | Germania PINFL PF36 | |
| Supapă de descărcare automată | Germania PINFL VB200/150 | |
| Supapă de siguranță | Germania PINFL VS200-180 | |
| Controler cutie electrică de control | Germania STW | |
| Comutator rotativ | Japonia | |
| Senzor rezervor de canalizare | STATELE UNITE ALE AMERICII | |
| Supape hidraulice | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produs Introducere detaliată

Configurația șasiului
• Modelul șasiului: Șasiu cu cabină Sinotruk HOWO HW76, ampatament de 4600 mm.
• Motor principal: Motor diesel Weichai WP10.300E22, cilindree de 9,5 litri, putere maximă de 300 CP/220 kW, oferind o putere mare și un consum excelent de combustibil.
• Transmitere: Transmisie manuală Sinotruk HW19710 (10 trepte), cu schimbare lină a treptelor, capacitate mare de cuplu și o potrivire perfectă cu motorul principal.

Suprastructură

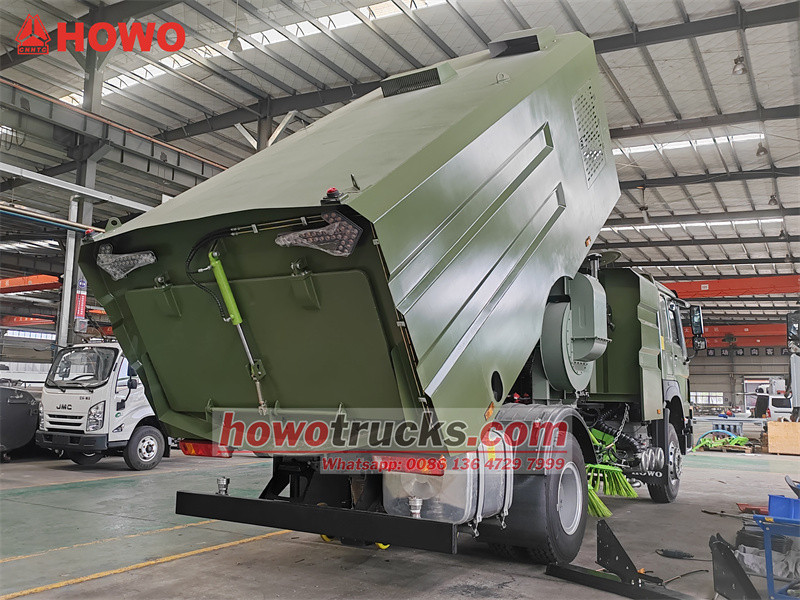

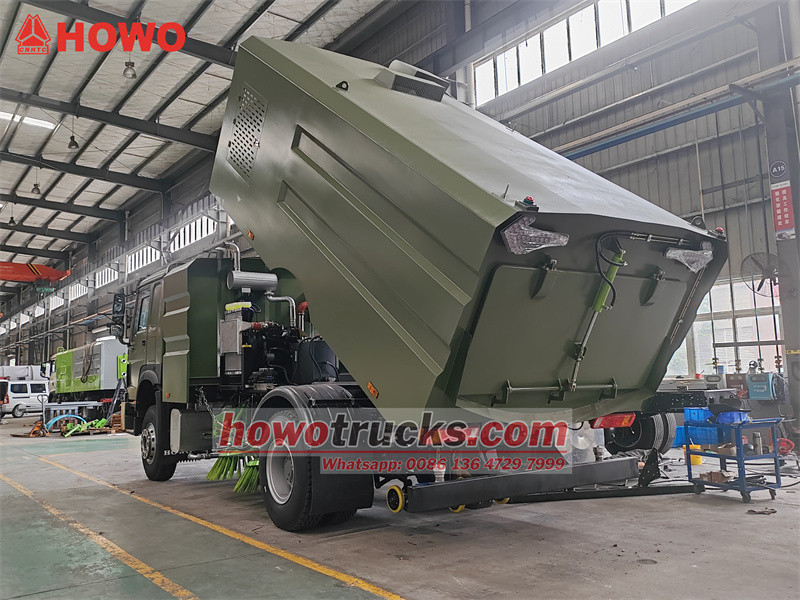

• Coș de gunoi: Capacitate de 8000 l. Având o structură compozită dintr-o căptușeală interioară din oțel inoxidabil și o căptușeală exterioară din oțel carbon, combină rezistența la coroziune a oțelului inoxidabil cu rezistența structurală a oțelului carbon, asigurând o durată lungă de viață și o întreținere ușoară.
• Rezervor de apă: Capacitate de 4000 l. Construit din oțel carbon, furnizează apă din belșug pentru sistemele de spălare cu înaltă presiune și de eliminare a prafului.

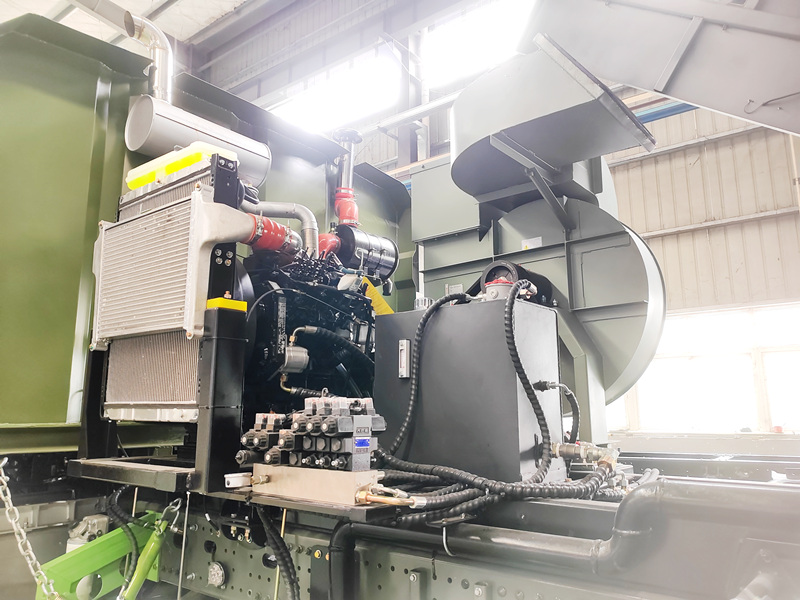

• Motor auxiliar: Echipată cu un motor diesel Dongfeng Cummins B140 33, aceasta este proiectată să alimenteze sistemele superioare ale măturii de drumuri (suflantă, pompă de apă etc.), oferind performanțe stabile și un consum redus de energie.

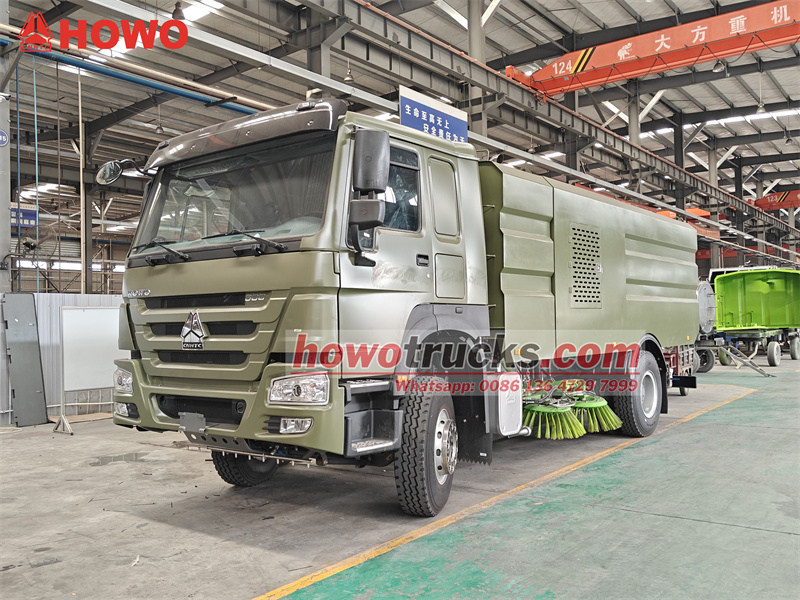

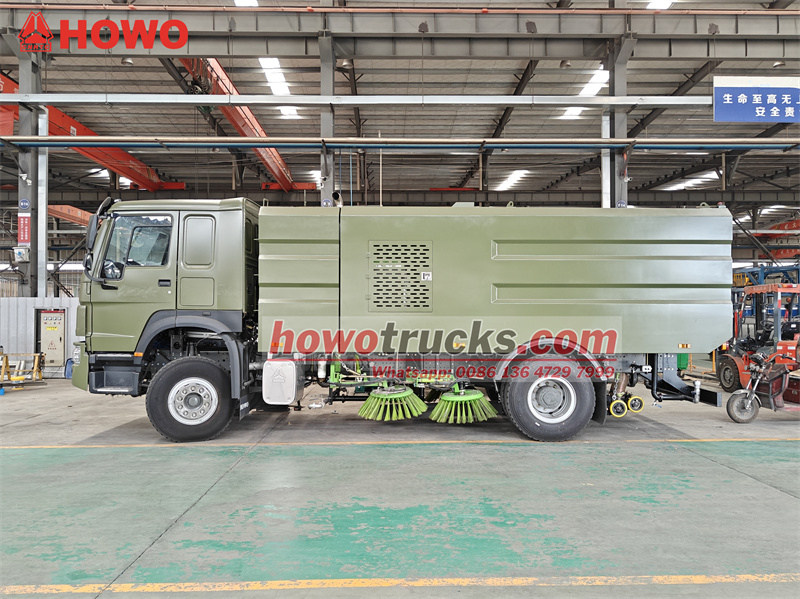

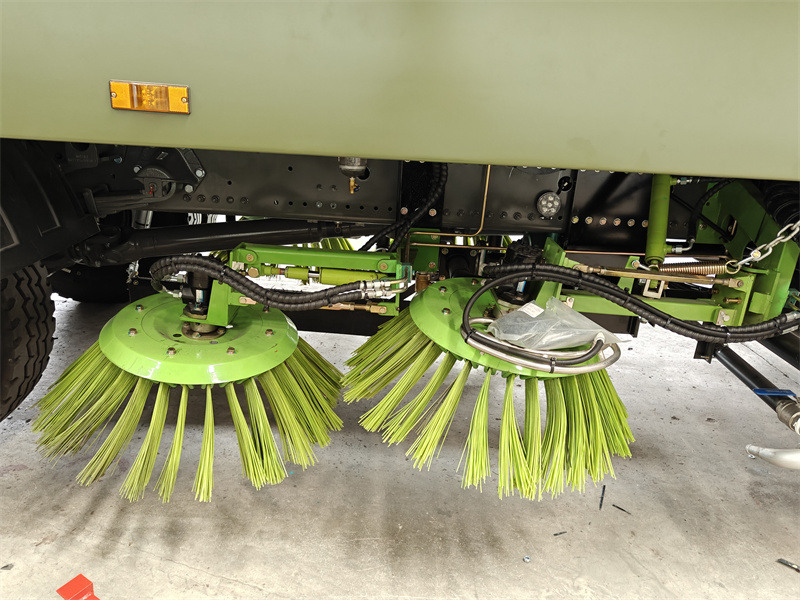

• Sistem de măturare:

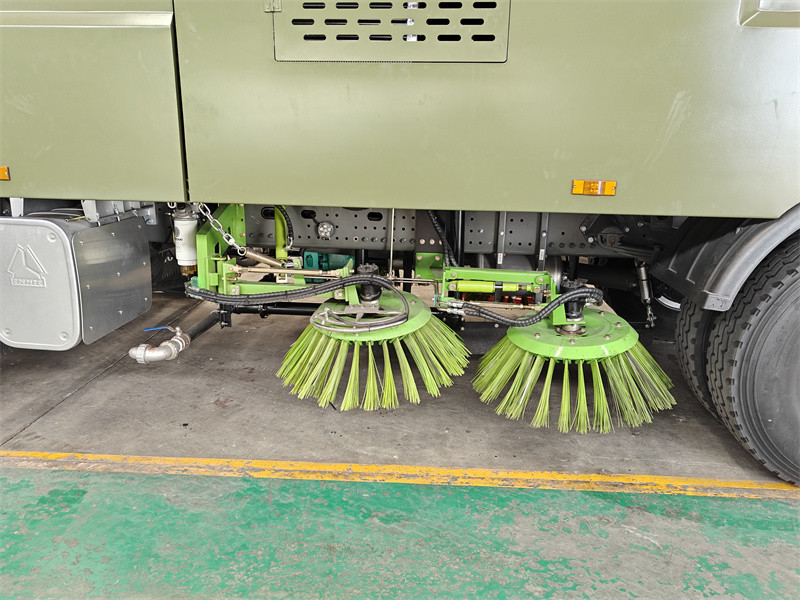

◊ Pensule: Echipat cu 4 perii (2 pe fiecare parte), capabil să funcționeze în mai multe moduri combinate de măturare.
◊ Lățime de măturare: Lățimea maximă de măturare atinge 3,5 metri, asigurând o eficiență operațională ridicată.
◊ Capacitate maximă de măturare: Până la 60.000 m³/h.
◊ Viteză de funcționare: 3-20 km/h, reglabilă în funcție de nivelul de contaminare al drumului.

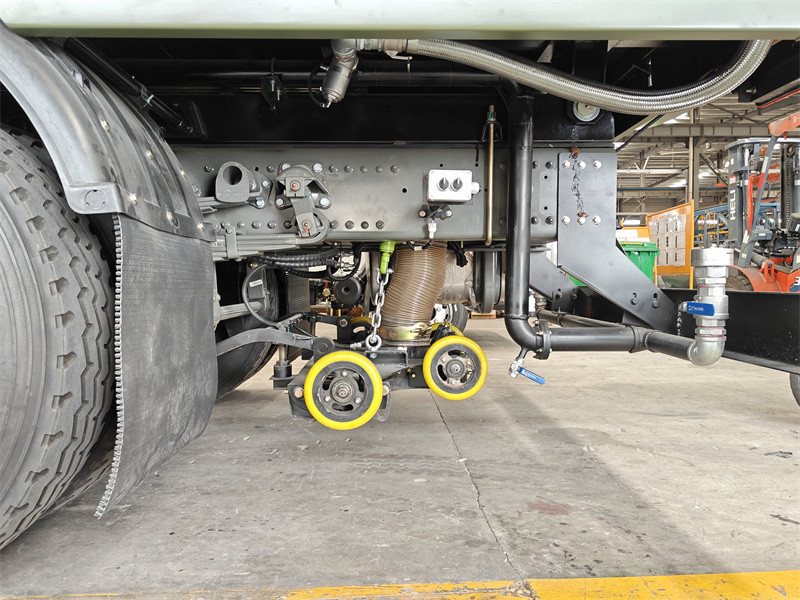

• Sistem de aspirație:
Dispune de o gură de aspirație cu admisie largă care funcționează în coordonare cu ventilatorul pentru a colecta și transporta puternic resturile adunate de perii în rezervorul de gunoi.

• Sistem de spălare cu înaltă presiune:
◊ Pompă de înaltă presiune: Pompă cu piston de înaltă presiune PINFL PF36, Germania (viteză de funcționare 1150 r/min, presiune 16 MPa, debit 150 L/min), care furnizează apă la presiune extrem de înaltă pentru îndepărtarea petelor persistente.
◊ Lățime de spălare: Lățimea de spălare cu înaltă presiune este de 2,5 metri.

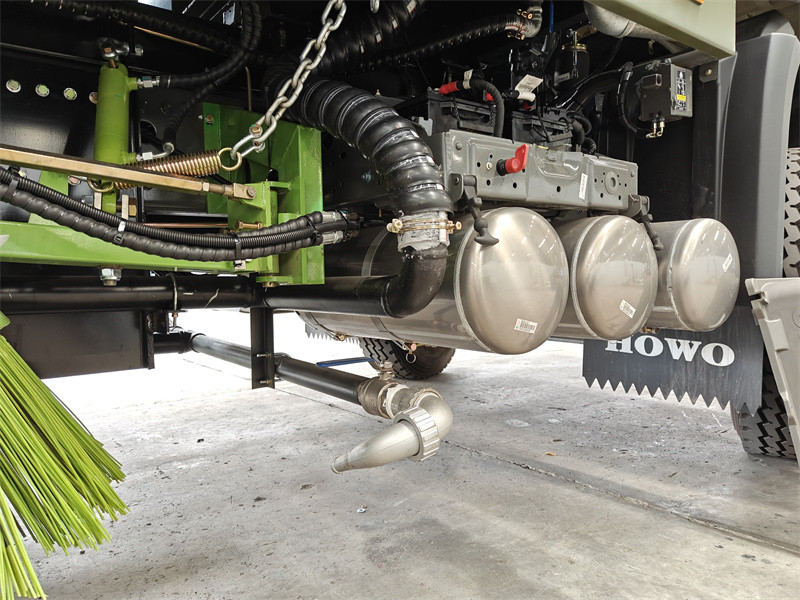

◊ Dispunerea duzei: Mai multe duze de spălare sunt instalate în partea din față a cabinei pentru o curățare eficientă a solului.
• Sistem de suprimare a prafului la presiune joasă:
◊ Pompă de joasă presiune: Pompă de apă de joasă presiune Hangzhou Weilong 60/90 cu un debit de 60 m³/h. Duze suplimentare în formă de evantai sunt poziționate în fața periilor pentru suprimarea prafului pulverizat, prevenind poluarea secundară cu praf în timpul funcționării.

• Sistem de ventilație:
◊ Utilizează un ventilator Weiye, care asigură o presiune ridicată a aerului și un flux de aer amplu pentru a crea o aspirație puternică pentru gura de aspirare, asigurând recuperarea completă a deșeurilor. Este echipat cu o funcție de autocurățare pentru a îndepărta automat praful și resturile acumulate în interiorul ventilatorului, menținând o funcționare eficientă.
◊ Duzele sunt instalate și în fața periilor, permițând o coordonare perfectă între spălare și măturare.
»Ⅳ.Operare și control
Vehiculul este echipat cu două sisteme de control operațional pentru o funcționare flexibilă și eficientă:

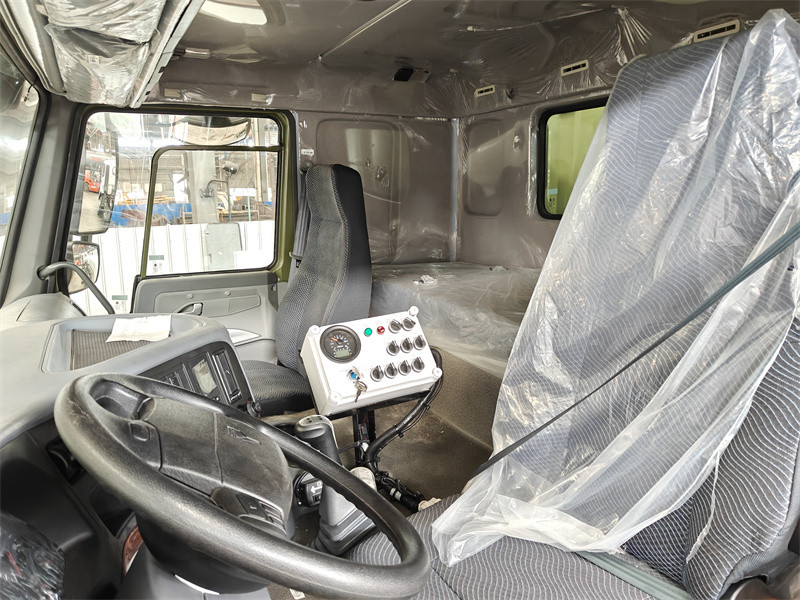

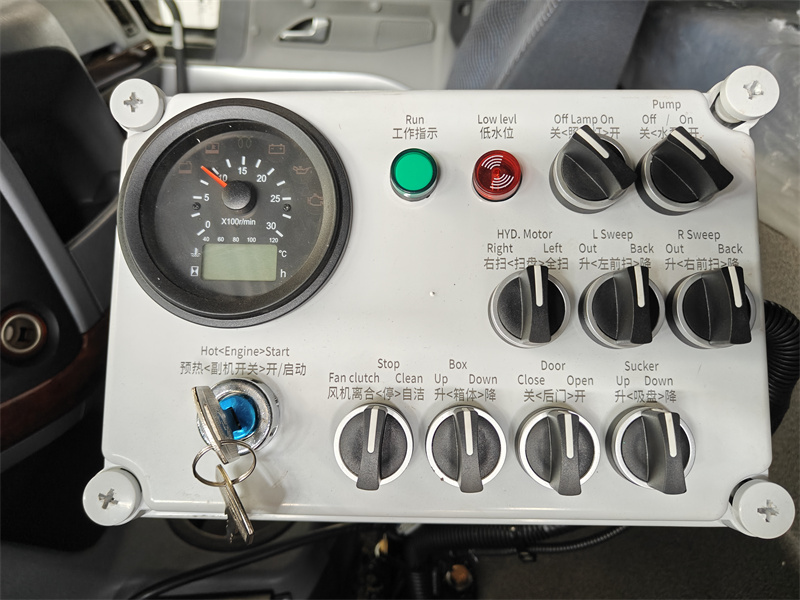

1. Panou de control din cabină: Integrează controlul și afișarea tuturor funcțiilor principale, permițând operatorului să efectueze majoritatea sarcinilor fără a părăsi cabina. Include:
★ Unitate de afișare: Tahometru motor auxiliar, indicatori de stare funcțională, martor de avertizare nivel scăzut apă.
★Comutatoare de funcții: Întrerupător de iluminat, întrerupător de pompă de apă.
★ Butoane de control:

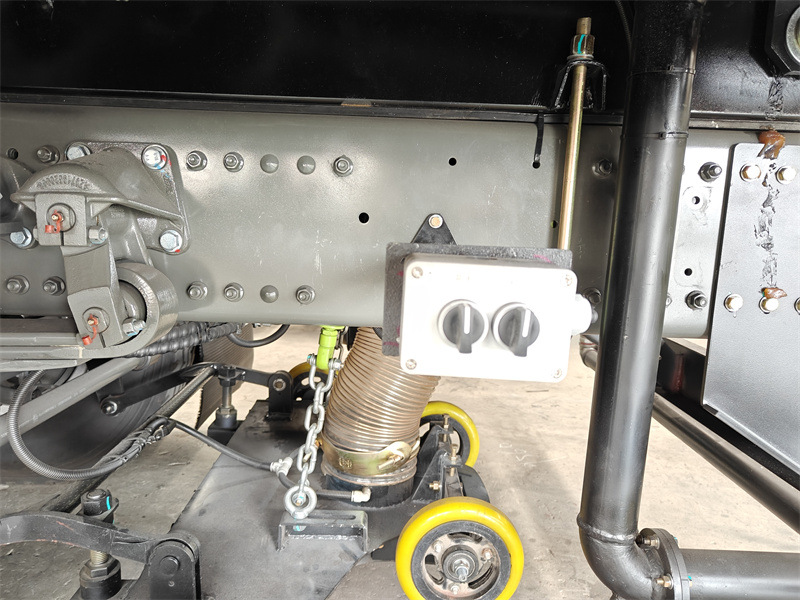

2. Cutie de control auxiliară lângă gura de aspirație:
Concepută pentru o utilizare convenabilă, această cutie de control secundară include:
Buton de deschidere/închidere a ușii din spate
