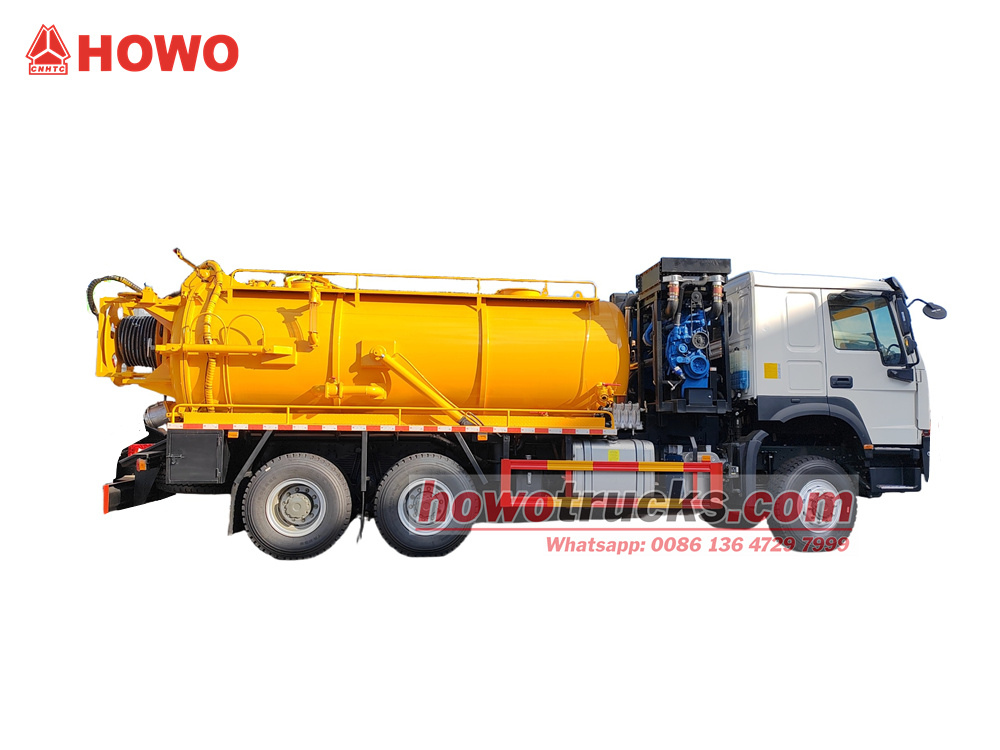

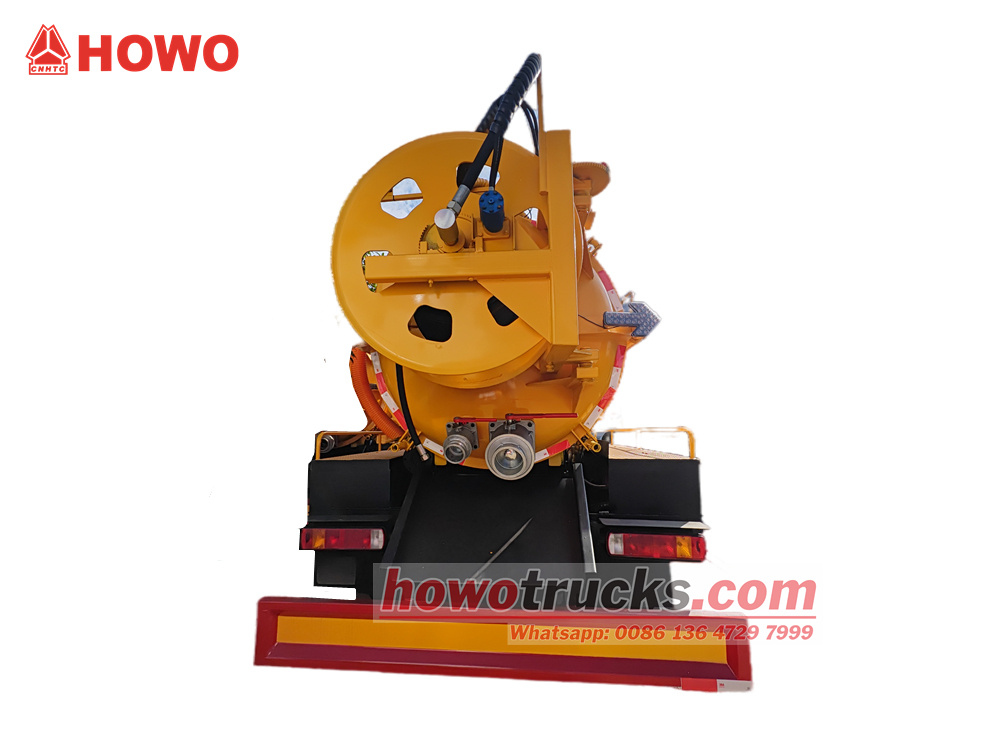

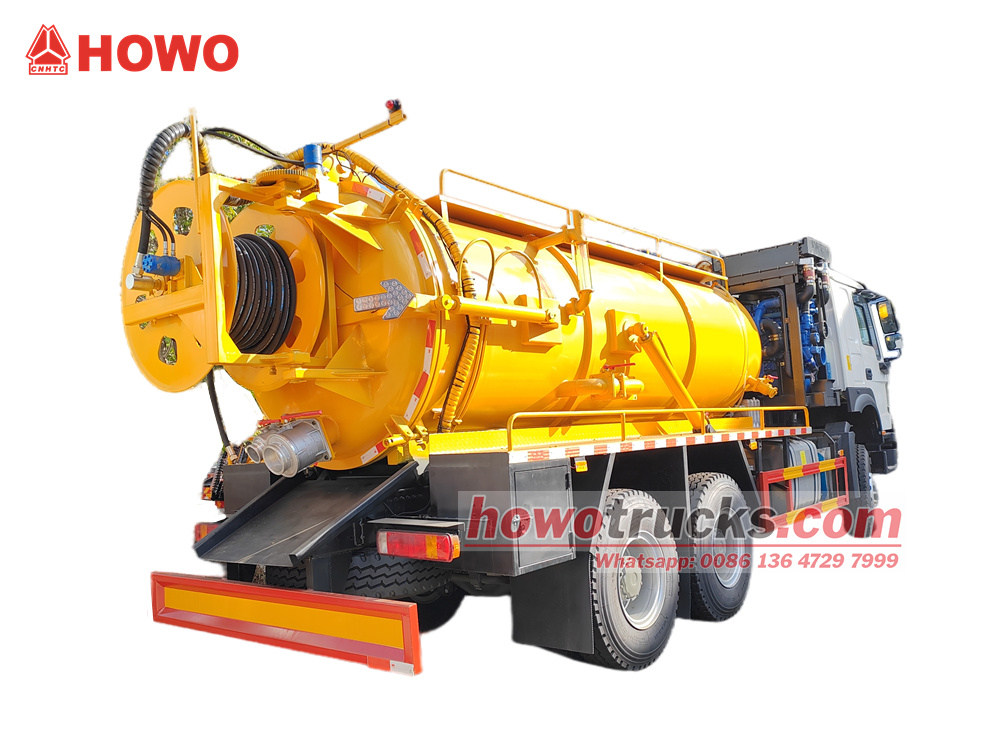

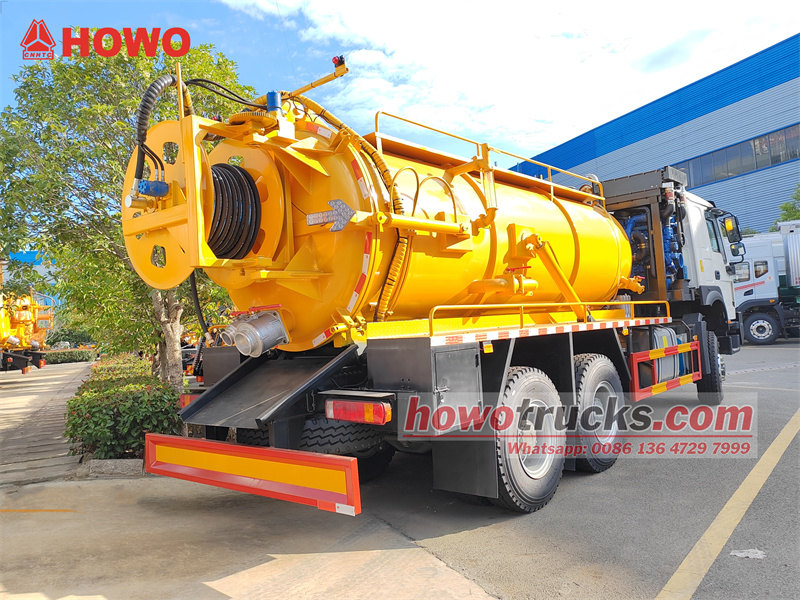

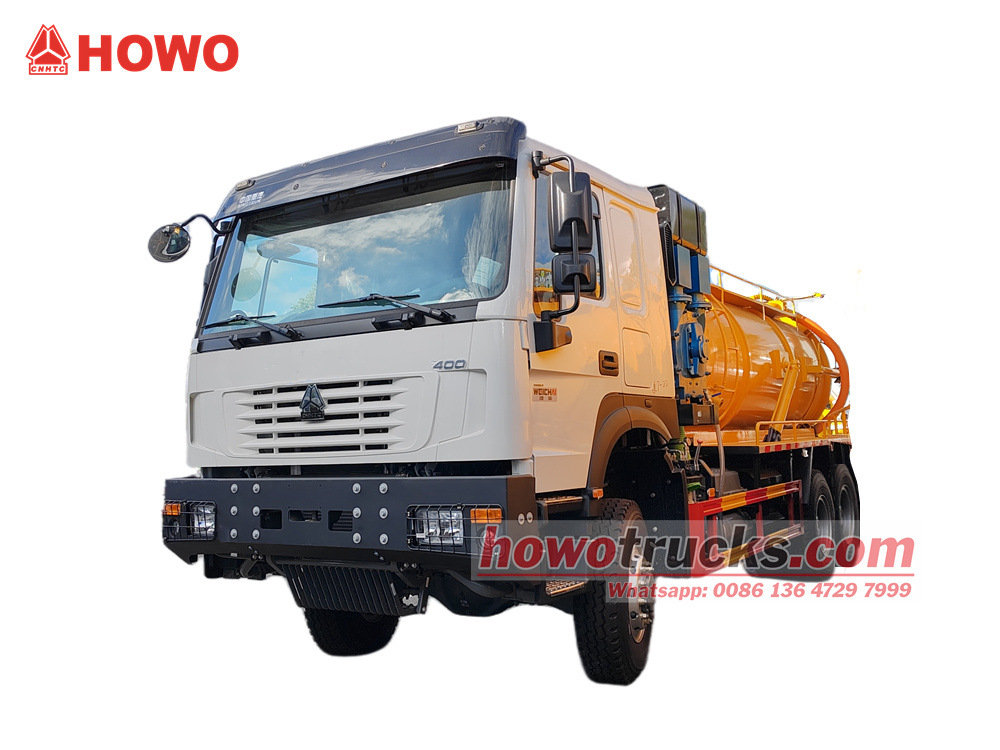

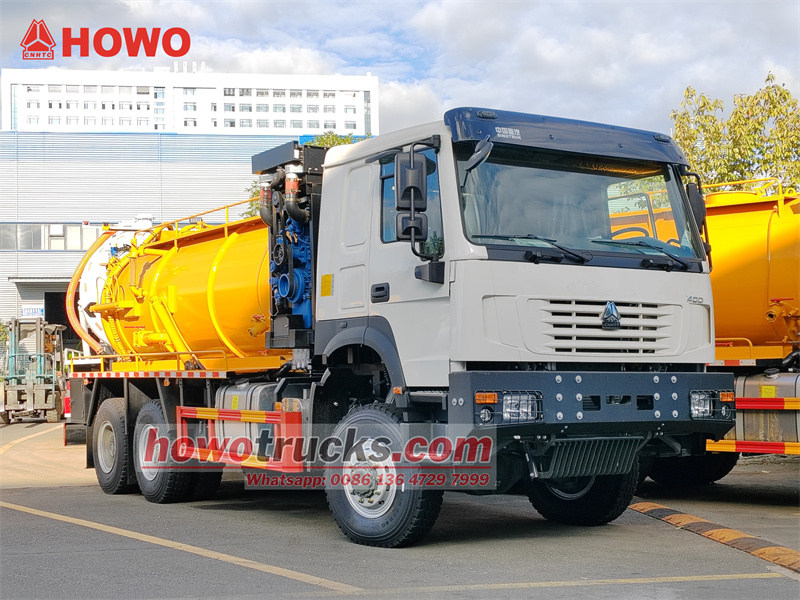

Vehiculul de dragare combinată HOWO 6X6 de 12 metri cubi este modificat pe baza șasiului cu tracțiune integrală Sinotruk HOWO 6x6. Acesta dispune de o semi-cabină, un ampatament de 4300 mm + 1400 mm și este echipat cu un motor Weichai WP10H400E62 Euro 6 de 400 CP și o transmisie HW19710 cu 10 trepte. Vehiculul este echipat cu un rezervor de ape uzate de 10 metri cubi și un rezervor de apă de curățare de 2 metri cubi, fiecare cu compartimente separate.
Vehiculul de aspirare a apelor uzate Howo este echipat cu un rezervor de ulei hidraulic, o supapă de refulare, o pompă de vid pentru circulația apei SK-15, o conductă de aspirare și refulare a apelor uzate, o pompă de curățare de înaltă presiune, o rolă de curățare de înaltă presiune, un separator de vapori de apă, un separator petrol-gaz, o fereastră de vizualizare a nivelului lichidului și o scară.
Capacitate de lucru :
12cbmTipul cabinei :
Howo one and half cabinSistem de acționare :
6x6,LHDAmpatament (mm) :
4300+1400Specific motorului :
400HP/WP10H400E62Cutie de viteze :
HW 19710 10-speed,manualAx față (kg) :
7000Punte spate (kg) :
1800(2 axles)
Producător:CSGRUPUL DE CAMIOANE LIMITAT
Suntem un producător profesionist de vehicule speciale,
Nou-nouț și100%Calitategarantat.
▶Ⅰ. Introducerea produsului:

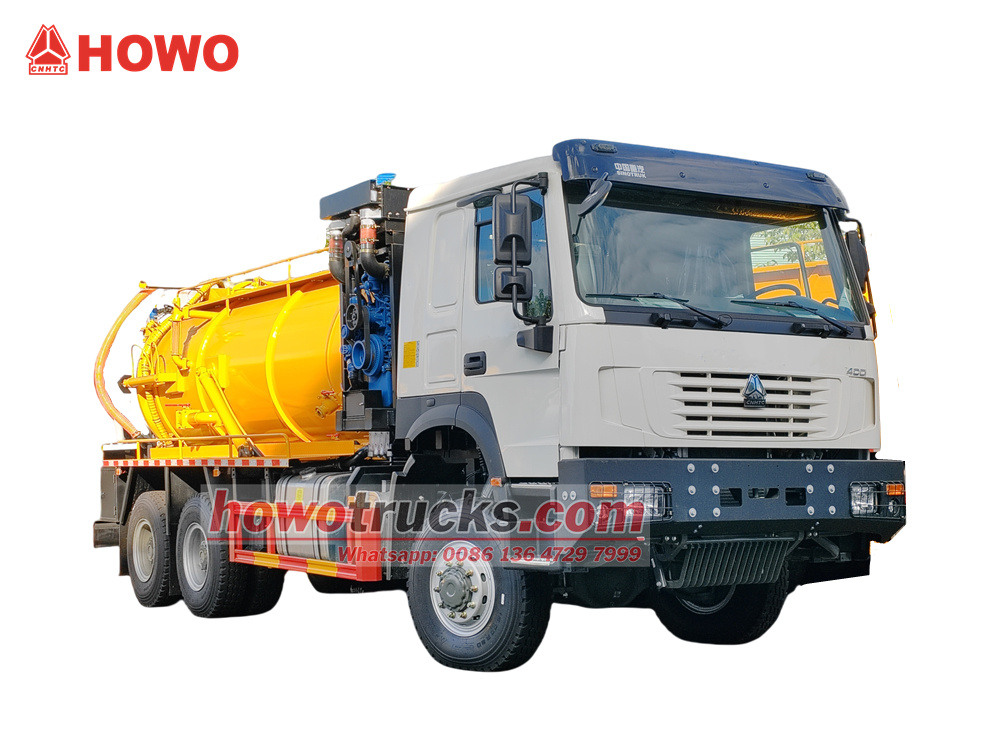

Cel/Cea/Cei/CeleVehicul combinat cu jet de vid Howo 6x6 este conceput pentru dragarea conductelor urbane, îndepărtarea apelor uzate și operațiuni de curățare cu înaltă presiune. Echipat cu un motor Weichai de 400 de cai putere și o transmisie cu 10 trepte, oferă o putere puternică. Vehiculul dispune de un sistem integrat de 10 m³ rezervor de canalizare și un rezervor de 2 m³ Rezervor de apă curată, fiecare cu compartimente separate. Echipat cu o pompă de vid pentru circulația apei SK-15, o pompă de curățare de înaltă presiune și o tambură, acesta efectuează eficient operațiunile de aspirare, drenare și spălare a țevilor de canalizare. Acest vehicul integrează funcțiile de aspirare, drenare și spălare de înaltă presiune a apelor uzate, fiind potrivit pentru condiții de drum complexe și operațiuni de mare intensitate, oferind capacitate pe toate tipurile de teren și performanță eficientă.
▶II. ProdusCaracteristici:
1. Adaptabilitate la orice teren: Șasiul cu tracțiune 6x6 și gardă la sol ridicată face față cu ușurință scenariilor complexe, cum ar fi inundațiile urbane și drumurile montane.
2. Vehicul multifuncțional: Funcțiile integrate de aspirare a apelor uzate, drenaj și spălare cu presiune înaltă reduc costurile de investiții în echipamente.
3. Funcționare eficientă: Designul compartimentului + pompa de vid de mare putere și pompa de curățare cu înaltă presiune scurtează ciclurile de funcționare și îmbunătățesc eficiența la o singură deplasare.
4. Fiabil și durabil: Șasiul Sinotruk HOWO + grupul motopropulsor auriu al motorului Weichai asigură o rată scăzută de defecțiuni și o întreținere ușoară.
▶Produsul IISpecificații:
| Howo 6x6Camion de curățare a canalizării cu jet hidrostatic | ||||
| General | Marcă de vehicul | CS TRUCKS | ||
| Modelul vehiculului | CS5250GXH | |||
| Marcă de șasiu | ISUZU | |||
| Dimensiune totală | 9350 * 2550 * 3930 mm | |||
| Greutate proprie / Greutate proprie | 25000 kg / 12500 kg | |||
| Sarcini pe axe | 7000/18000 (Grup cu două axe) | |||
| Taxi | Capacitatea cabinei | Șasiu SINOTRUK HOWO 6X6 cu cabină, un rând și jumătate, cu aer condiționat, USB, asistență la direcție | ||
| Motor | Tip de combustibil | 6 cilindri în linie, injecție directă, răcit cu apă, în patru timpi, turbocompresor și intercooler, common rail de înaltă presiune controlat electronic, Hi+SC | ||
| Marca | WEICHAI | |||
| Model | WP10H400E62 | |||
| Putere | 400CP/ 294 kW | |||
| Viteză nominală | 1900 rpm | |||
| Cuplu maxim | 1900 Nm | |||
| Turație maximă a cuplului | 1200-1300 rpm | |||
| Deplasare | 9,5 litri | |||
| Standard de emisii | Euro 2 | |||
| Şasiu | Tip de unitate | 6x6, stânga acționare manuală | ||
| Transmitere | HW19710 10 trepte, manuală | |||
| Ampatament | 4300+1400mm | |||
| Numărul de axe | 3 | |||
| Specificațiile anvelopelor | 12.00R20 | |||
| Numărul anvelopei | 10 anvelope și 1 anvelopă de rezervă | |||
| Viteză maximă | 85 km/h | |||
| Vopsea | Vopsea metalică | |||
| Suprastructură | Rezervor | Capacitatea rezervorului | 10000 litri rezervor de canalizare, rezervor de apă de curățare de 2000 litri | |
| Materialul rezervorului | Oțel carbon | |||
| Pompă de vid | Presiune înaltă Vid Pompa | Pompă de vid pentru circulația apei YIFENG SK-15 | ||
| Presiune maximă | 8000Pa | |||
| Rata de pompare | 15m³/min | |||
| nivel de vid(-450 mmHg) pumping rată | 13,5 metri³/min | |||
| Unghiul de ridicare al rezervorului | 45 de grade | |||
| Viteză nominală | 970 rot/min | |||
| Putere | Pompă de vid | 30 kW | ||
| Compresor | 37 kW | |||
| Cap de aspirație | 7m | |||
| Duze | Un grup de duze incluse | |||
| Pompă de vid | Foarte eficient, rată de vid 93%, aspirație și refulare rapidă, înălțime de aspirație 6 m. | |||
| Pompă de înaltă presiune | Tip | SYLT/SY90-56 | ||
| Flux | 350L/min | |||
| Presiune | 17MPa | |||
| Țeavă de înaltă presiune | Conductă de apă de înaltă presiune de 30 m cu diametrulφ19 | |||
| Duză de jet | 10 unități standard cu modele diferite | |||
| Ușa din spate poate fi deschisă hidraulic pentru evacuarea completă a corpurilor solide. | ||||
| Toate accesoriile standard: cămin de vizitare, trusă de scule, manual în limba engleză..... | ||||
| Opțional | Materialul rezervorului poate fi oțel inoxidabil. | |||
▶Ⅲ. ProdusDetalii:

Configurația șasiului principal
1. Tip de transmisie: tracțiune integrală 6x6, potrivită pentru condiții dure, cum ar fi noroi, pante și drumuri neasfaltate.

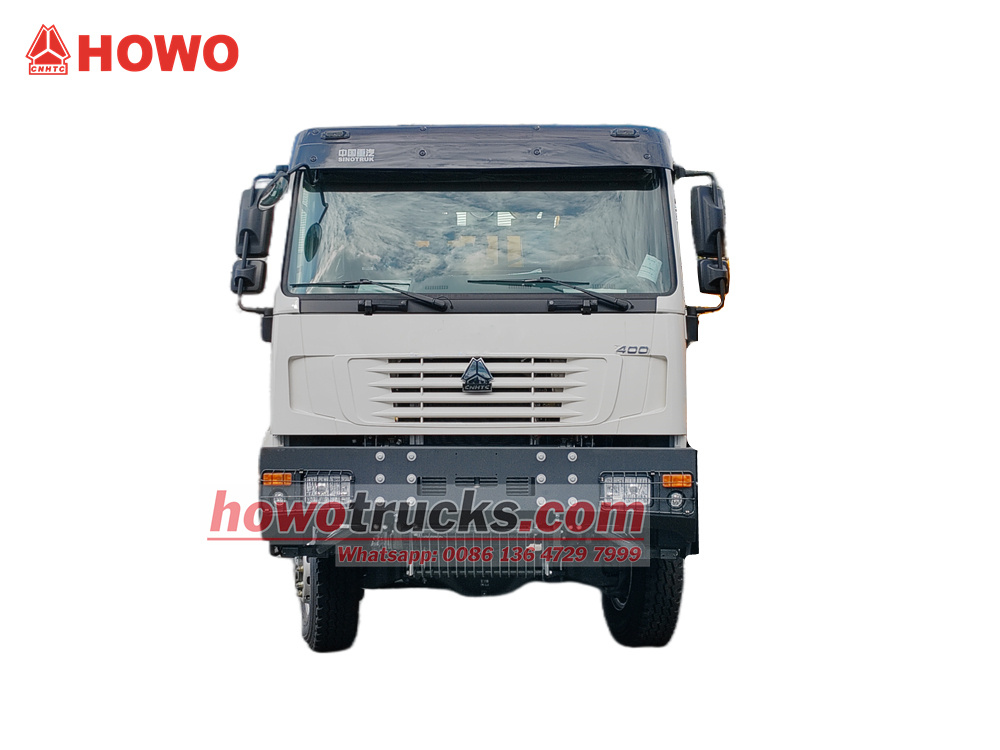

2. Cabină: Cabină cu un rând și jumătate de scaune, cu trei locuri.
3. Ampatament: configurație cu ampatament dublu de 4300 + 1400 mm.
4. Grup motopropulsor:
Motor: Weichai WP10H400E62, care respectă standardele de emisii Euro 6, se mândrește cu o putere puternică de 400 de cai putere și un cuplu ridicat la turații joase, potrivit pentru urcări cu sarcini grele.
o Transmisie: Transmisie manuală HW19710 cu 10 trepte, oferind o gamă largă de trepte de viteză și rapoarte.

Sistemul superior al corpului:
Partea superioară a corpului este nucleul vehiculului de dragare combinat, integrând un rezervor de 12 metri cubi și diverse echipamente de operare specializate.
• Ansamblu rezervor:
Capacitate totală: 12 metri cubi.
o Design cu compartimente separate: Utilizează un rezervor de apă uzată de 10 metri cubi + un rezervor de apă curată de 2 metri cubi. Acest design asigură o separare strictă a mediilor curate și murdare. Rezervorul de apă curată furnizează apă curată pentru sistemul de curățare cu înaltă presiune, în timp ce rezervorul de apă uzată stochează deșeurile recuperate. Aceste compartimente separate previn interferențele dintre cele două, îmbunătățind semnificativ eficiența operațională și confortul.

Componente operaționale de bază:
1. Sistem de aspirație cu vid:

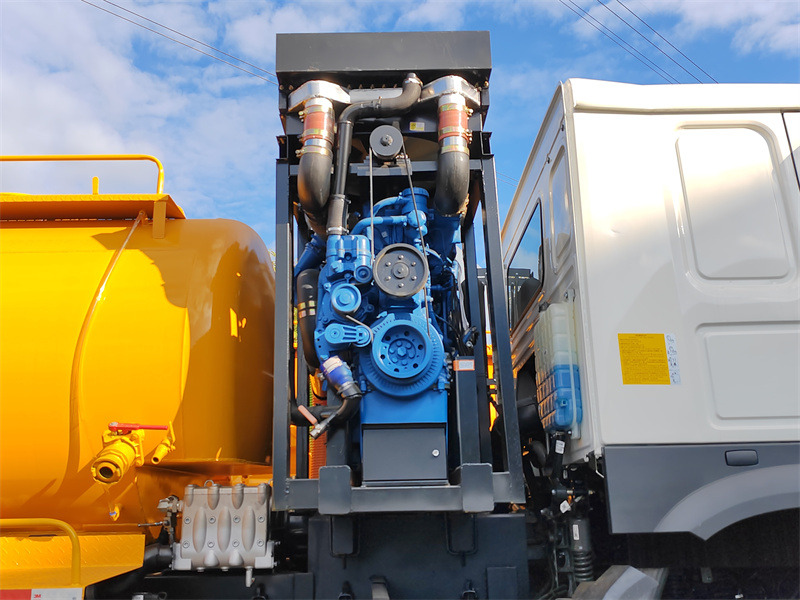

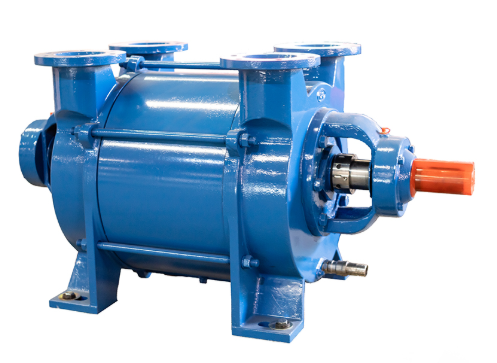

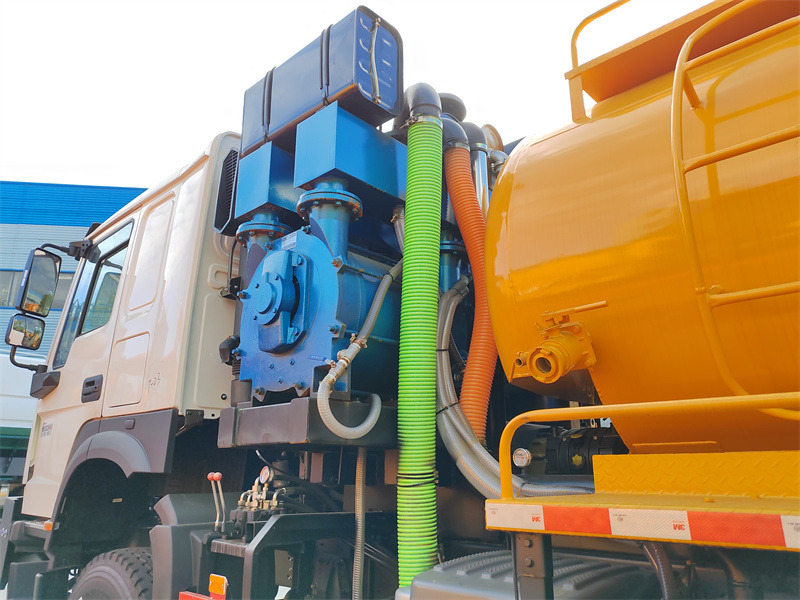

Echipament de bază:Pompă de vid pentru circulația apei Yifeng SK-15. Cu o capacitate maximă de aspirație de 15 m³/min și un vid maxim de -0,093 MPa, această pompă oferă o viteză mare de pompare, vid ridicat și capacitatea de a tolera cantități mici de lichid, ceea ce o face esențială pentru extracția eficientă a apelor uzate.
Sisteme auxiliare: Echipate cu un separator de vapori de apă și un separator petrol-gaz, acestea separă eficient umezeala și ceața de ulei de aerul aspirat, protejând pompa de vid și prevenind poluarea mediului.
Conductă de aspirație: Echipat cu țevi de aspirație și refulare cu diametru mare pentru o conectare rapidă și fiabilă, asigurând o extracție eficientă.



2. Sistem de curățare cu presiune înaltă:

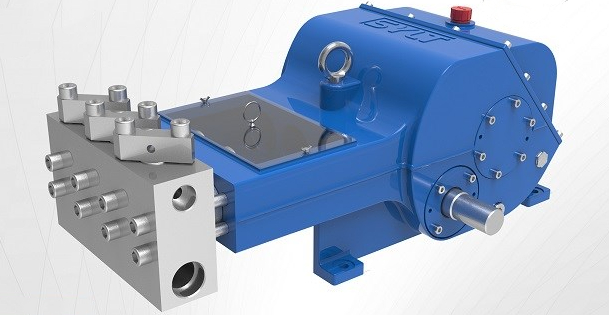

Echipament de bază: Pompa de curățare de înaltă presiune SYLT/SY90-56, cu un debit de 350 L/min, generează un debit de apă la presiune extrem de mare pentru îndepărtarea blocajelor și curățarea pereților țevilor.

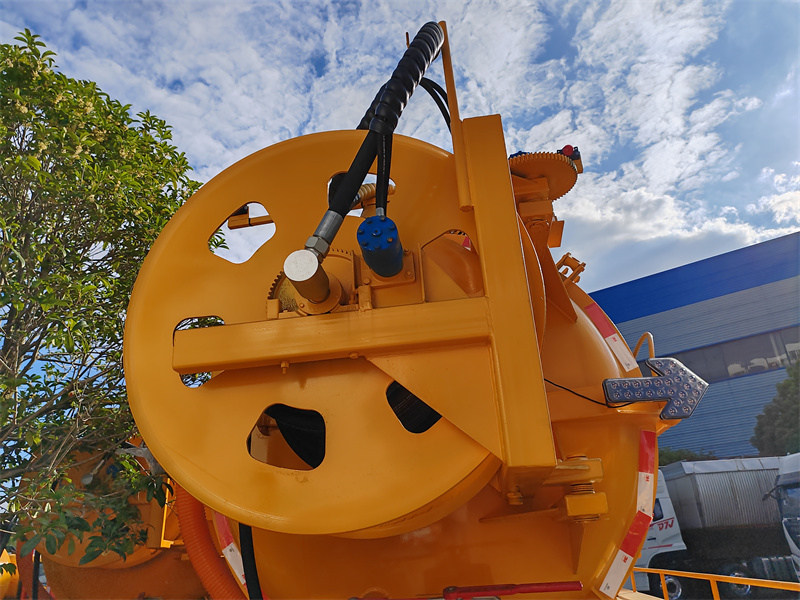

Dispozitiv de operare: Rola de curățare cu înaltă presiune, de obicei echipată cu un furtun de înaltă presiune lung de câteva zeci de metri și o duză de curățare specializată, oferă o funcționare flexibilă și poate pătrunde adânc în țevi.
3. Sistem hidraulic:

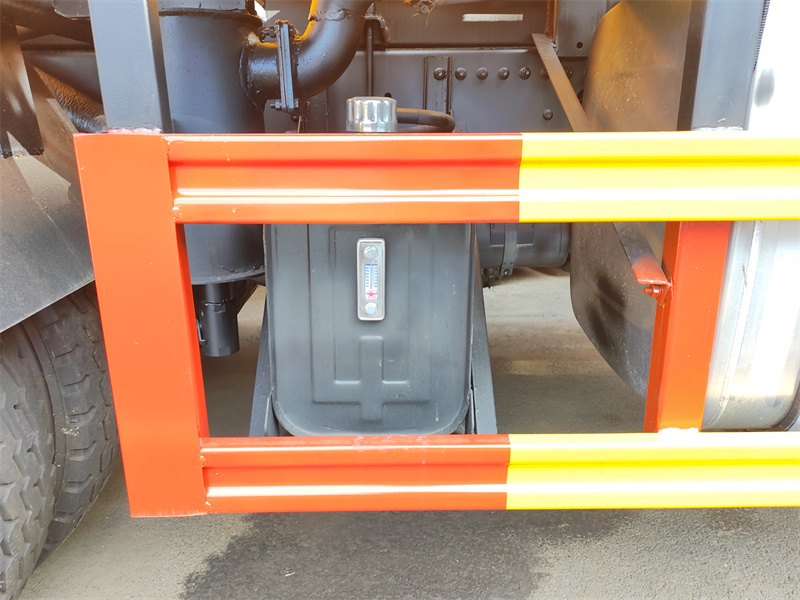

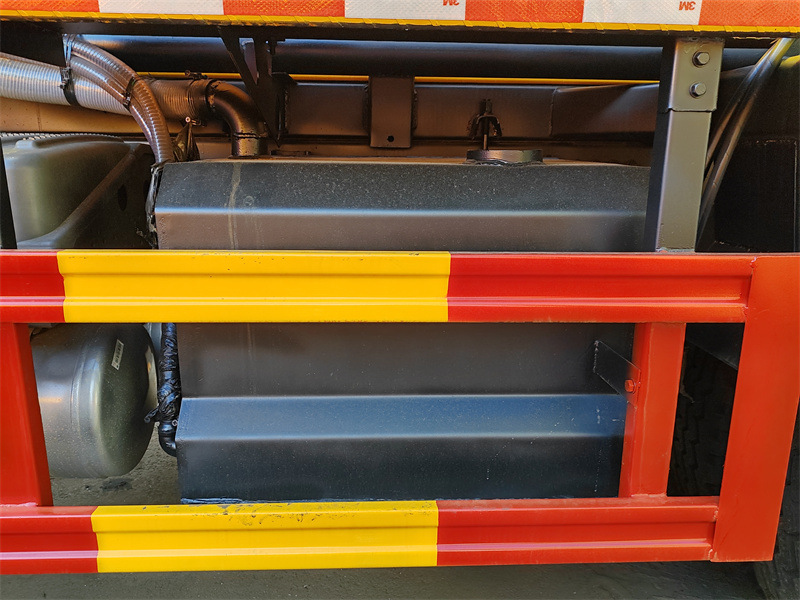

Sursă de alimentare: Un rezervor de ulei hidraulic independent și o unitate de pompă hidraulică asigură o putere hidraulică stabilă și fiabilă pentru pompa de vid, tambur și alte echipamente.


4. Alte dispozitive:
o Dispozitiv de observare a nivelului lichidului: Permite operatorului să monitorizeze nivelul lichidului din rezervor în timp real pentru a preveni supraîncărcarea.

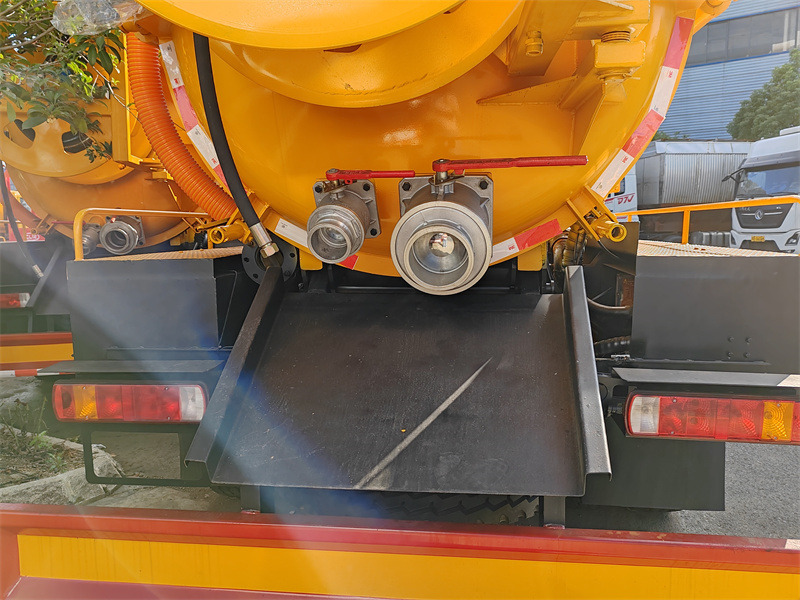

o Supapă de scurgere: Asigură evacuarea rapidă și controlată a apelor uzate din rezervor.
o Scară: O scară este instalată în partea stângă a rezervorului pentru acces facil la acesta pentru inspecție sau întreținere.

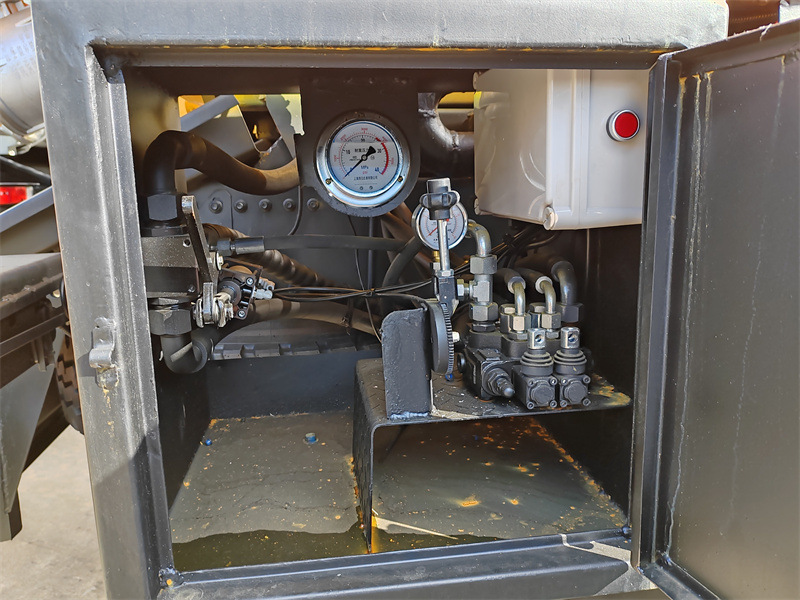

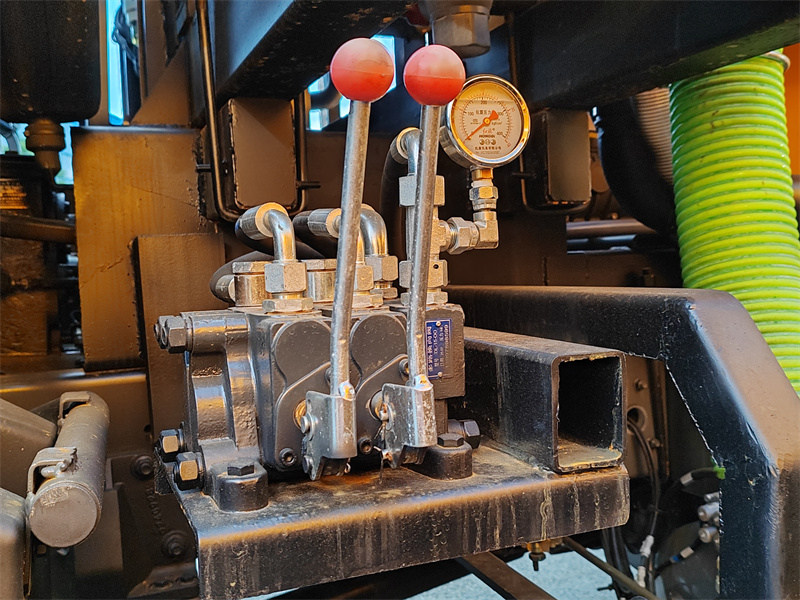

o Supapă de operare: Situată pe partea șoferului și pe hayon, această supapă controlează manual ridicarea și coborârea rezervorului și deschiderea și închiderea hayonului.
▶Ⅳ.Principiul de funcționare:
Când vehiculul de dragare combinat HOWO 6X6 de 12 mcb este în funcțiune, pompa de vid se activează mai întâi pentru a crea presiune negativă. Această conductă de aspirație aspiră apele uzate și nămolul din conductă sau din groapă în rezervorul de ape uzate. Un separator de vapori de apă previne pătrunderea apei în pompă, asigurând stabilitatea sistemului. Când rezervorul de ape uzate este plin sau necesită curățare, supapa de refulare se deschide pentru a evacua deșeurile. În timpul fazei de curățare la înaltă presiune, rezervorul de apă curată alimentează pompa de înaltă presiune cu apă. După presurizare, un flux de apă la înaltă presiune este pulverizat printr-un furtun tip tambur, eliminând blocajul și curățând conducta. Sistemul hidraulic al vehiculului controlează funcționarea coordonată a diferitelor componente, în timp ce șasiul cu tracțiune integrală 6X6 oferă un suport stabil pentru putere, asigurând finalizarea eficientă a operațiunilor integrate de aspirație, drenaj și spălare pe teren complex, completând întregul proces de întreținere a conductei.
