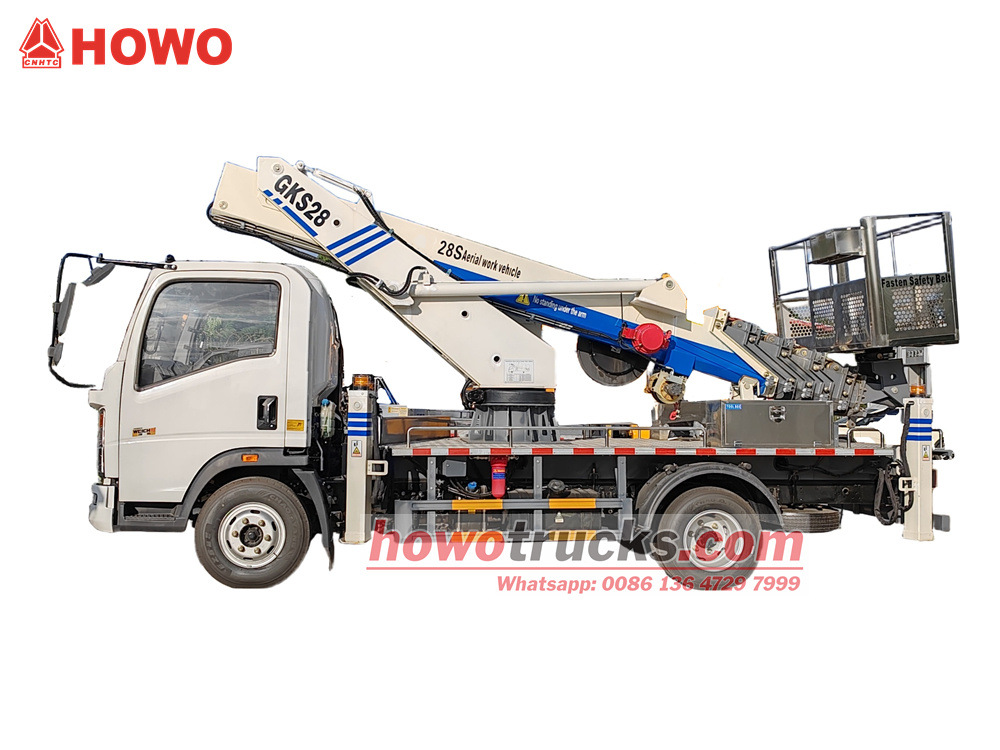

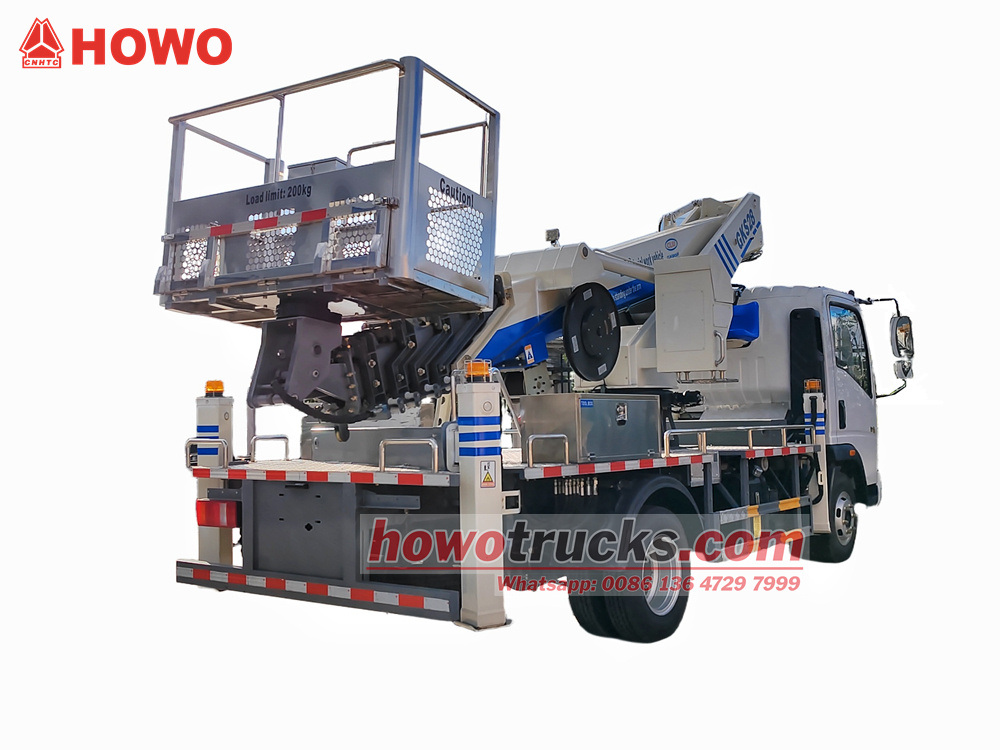

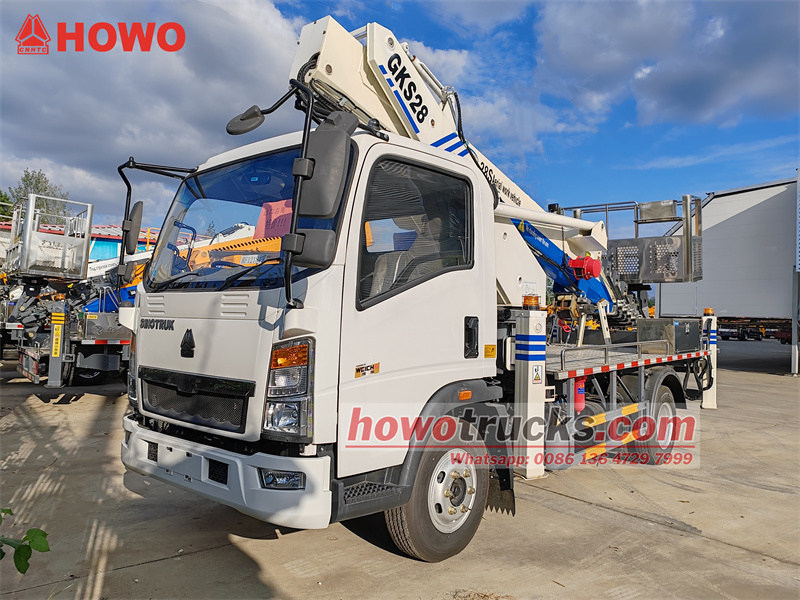

Acest camion cu platformă de lucru aeriană Sinotruk RHD are un șasiu de camion ușor HOWO RHD cu un ampatament de 4500 mm. Este echipat cu un motor Weichai WP2.3Q140E62 și o transmisie WLY6TS55. Partea superioară a șasiului are un braț telescopic cu 6 secțiuni, acționat de la sol și o platformă rotativă.cutie de controlsau prin telecomandă. Se poate roti la 360 de grade grade, are patru stabilizatoare hidraulice, o capacitate maximă de încărcare a cupei de 200 kg, panouri din aliaj de aluminiu și o pasarelă antiderapantă cu model. De asemenea, include lumini de funcționare pe timp de noapte.
Capacitate de lucru :
28mTipul cabinei :
Howo RHD cabinDimensiune (mm) :
7825x2350x2950mmSistem de acționare :
4x2,LHDAmpatament (mm) :
4500Specific motorului :
140HP/WP2.3Q140E62Cutie de viteze :
WLY6TS55 transmission,6-speed,manualAx față (kg) :
3200Punte spate (kg) :
7000Remarcă :
6-section telescopic boom
Producător:CSGRUPUL DE CAMIOANE LIMITAT
Suntem un producător profesionist de vehicule speciale,
Nou-nouț și100%Calitategarantat.
▶Ⅰ. Introducerea produsului:

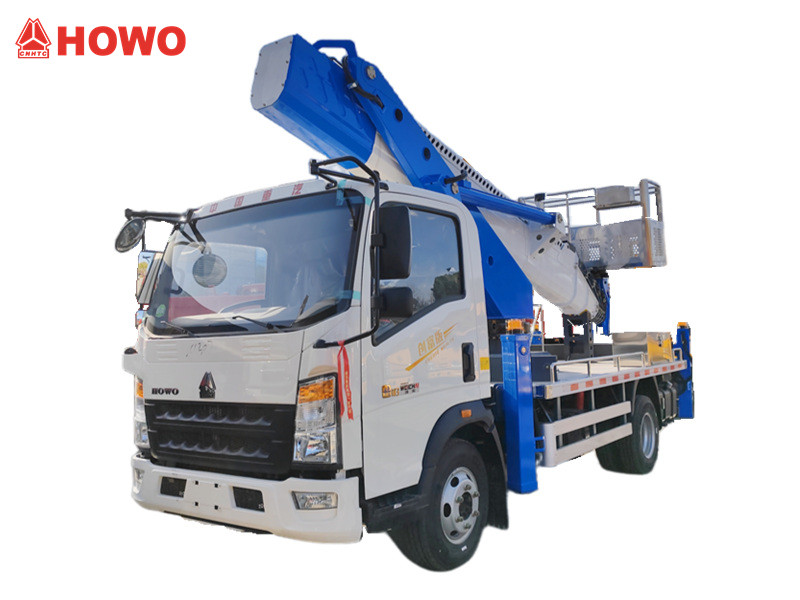

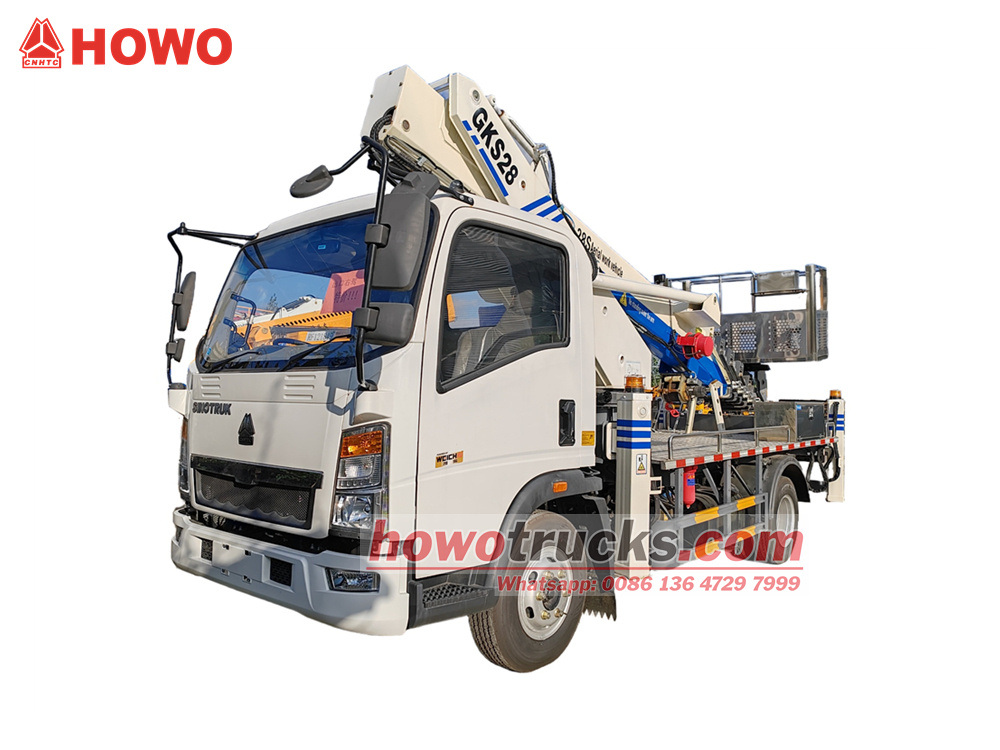

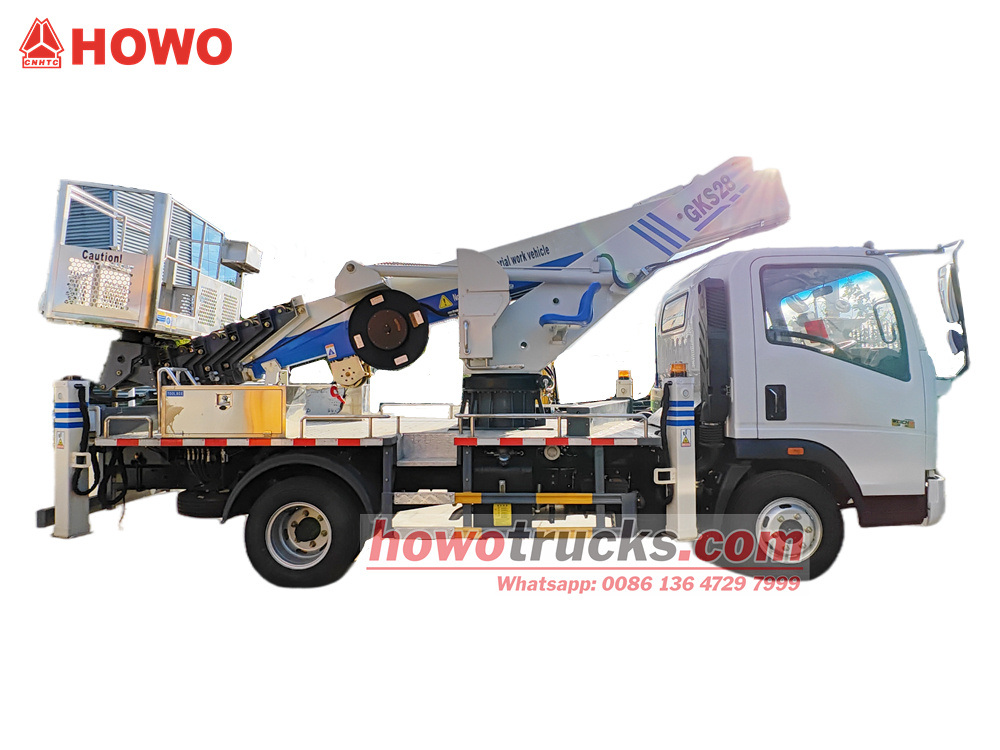

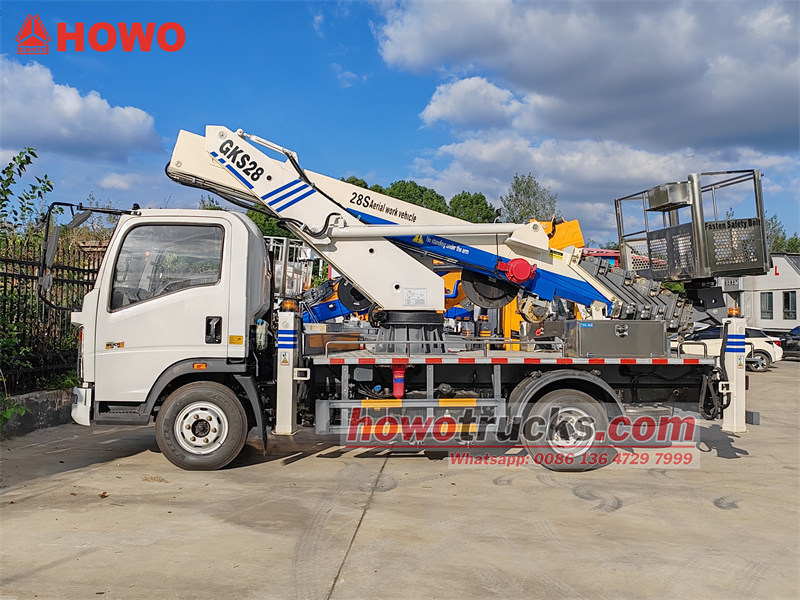

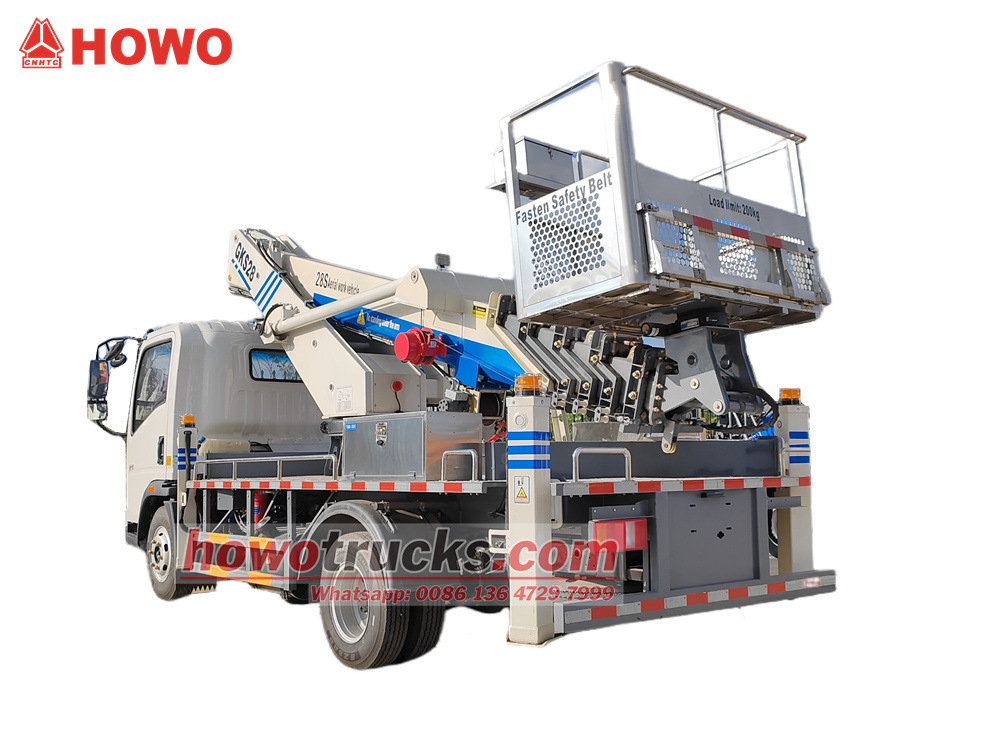

Cel/Cea/Cei/Cele Camion de lucru aerian HOWO 28M cu acționare pe dreapta combină eficiența, siguranța și inteligența, fiind special conceput pentru scenarii de lucru aerian. Utilizează un șasiu de camion ușor Sinotruk cu volan pe dreapta și un ampatament de 4.500 mm pentru o adaptabilitate superioară. Motorul Weichai China VI și transmisia cu 6 trepte se combină pentru performanțe puternice și ecologice. Brațul telescopic cu șase secțiuni susține o rotire de 360 de grade.° Rotația, iar cutia de control de la sol, platforma rotativă și telecomanda oferă o operare flexibilă și convenabilă. Platforma de lucru cu autoechilibrare mecanică asigură stabilitatea operațională. Patru stabilizatoare hidraulice (față în formă de X și spate în formă de H) se ajustează independent pentru a se adapta la terenuri complexe și a preveni deformarea grinzii.
Luminile de funcționare nocturnă, un sistem inteligent de legătură și afișajul stării de funcționare în timp real sporesc siguranța și eficiența. Componentele principale sunt importate de la mărci autohtone renumite și sunt echipate cu caracteristici de siguranță, cum ar fi blocaje hidraulice cu două căi și supape de contrabalansare, ceea ce îl face o alegere eficientă și fiabilă pentru aplicații în administrația municipală, construcții și salvare de urgență.
▶II. Produs Avantaje:1. Adaptabilitate ridicată: Design cu volan pe dreapta, ampatament rezonabil și șasiu de înaltă performanță.
2. Funcționare inteligentă: Sistemul de control conectat și monitorizarea în timp real sporesc eficiența și siguranța.
3. Structură optimizată: Brațul hexagonal și reglarea independentă a stabilizatorilor se adaptează la terenuri complexe.
4. Asigurarea calității: Componente de bază importate, sistem hidraulic stabil și fiabil și costuri reduse de întreținere.
▶Produsul IISpecificații:
| Camion de lucru aerian HOWO 28m | |||||
| Descrierea vehiculului | |||||
| Modelul vehiculului | Camion cu platformă | Dimensiuni totale | 7825x2350x2950mm | ||
| Masă totală vehiculară (GVW) | 9890 kg | Înălțimea de lucru | 28 de milioane | ||
| Greutate proprie | 6280 kg | Viteză maximă | 95 km/h | ||
| Descrierea șasiului | |||||
| Marca șasiului | ISUZU | ||||

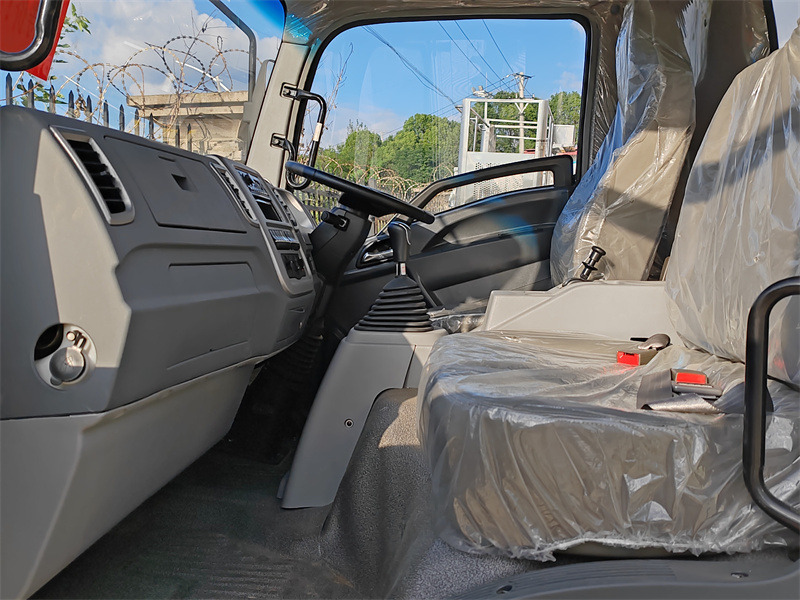

| Taxi | HOWO RHD cabină ușoară, 2 locuri, cu aer condiționat | ||||
| Ampatament | 4500 mm | ||||
| Număr de axe | 2 | ||||
| Axă | Axă față | 3.2T | |||
| Punte spate | 8T | ||||
| Ecartament față/spate | 1798 /1764 mm | ||||
| Consola față/spate | 1240 /2085mm | ||||
| Sistem de tracțiune | 4x2 | ||||
| Sistem de control al operațiunilor | Servodirecție | ||||
| Sistem de frânare | Frână pneumatică | ||||
| Transmitere | Transmisie WLY6TS55, manuală cu 6 trepte | ||||
| Specificațiile anvelopelor | 8.25R20 | ||||
| Cantitate anvelope | 6+1 | ||||
| Descrierea motorului | |||||
| Fabricarea motoarelor | MOTOR WEICHAI | ||||
| Modelul motorului | WP2.3Q140E62 | ||||
| Putere de cai | 140 CP/103 kW @3200 rpm | ||||
| Tip | Motor diesel, în patru timpi, răcit cu apă, cu 4 cilindri în linie, intercooler supraalimentat | ||||
| Cuplu maxim | 320 N·m la 1400-2400 rpm | ||||
| Deplasare | 2289 ml | ||||
| Standard de emisie | Euro 6 | ||||
| Descrierea pieselor superioare | |||||
| Condiții de lucru | |||||
| Tipul brațului | Braț telescopic sincron cu 6 secțiuni | ||||
| Unghiul de rotație | Rotație continuă bidirecțională la 360º, coș suspendat la 360º | ||||
| Înălțime maximă de lucru | 28 de milioane | ||||
| Rază maximă de lucru | 14,5 m | ||||
| Poziția de operare | Platan, cutie de control, telecomandă fără fir | ||||
| Mod de control | Sistem de control al magistralei ZYK, sistem de control proporțional electro-hidraulic, pentru a realiza o reglare continuă a vitezei | ||||
| Panouri publicitare și alei | Placă de aluminiu, placă de aluminiu în carouri | ||||
| Găleată | |||||
| Încărcare nominală | 200 kg, podea antiderapantă | ||||
| Dimensiune | 1000*750*1100 mm | ||||
| Material | Oţel inoxidabil | ||||
| Reglarea modului de echilibru | Sistem de nivelare hidrostatică | ||||
| Centură de siguranţă | 1 set | ||||
| Stabilizator | |||||
| Tip | Față tip V / Spate tip H | ||||
| Număr | 4 | ||||
| Ajustare | Ajustat separat, sau controlate într-un mod coordonat | ||||
| Mod de control al piciorului de sprijin | Acționare hidraulică manuală | ||||
| Blocare hidraulică | Blocare hidraulică bidirecțională pentru patru picioare | ||||
| Lumină stroboscopică pe picioare | Lumini galbene | ||||
| Deschidere orizontală a stabilizatorului frontal | 4370 mm | ||||
| Deschidere orizontală a stabilizatorului spate | 4150 mm | ||||
| Configurarea securității | |||||
| Dispozitiv de blocare automată pentru diferite poziții de funcționare | Preveniți riscul de operare greșită | ||||
| Pompă de urgență acționată manual | Când motorul și pompa principală se defectează, prin sistemul de urgență se trimite lucrătorul înapoi la sol și vehiculul înapoi în starea de funcționare. | ||||
| Dispozitiv de oprire de urgență pentru platforma de lucru | Folosit pentru operarea de oprire de urgență și operarea restricționată a brațului | ||||
| Limitează automat raza de acțiune | Când raza de acțiune atinge valoarea specificată, direcția periculoasă este restricționată automat. | ||||
| Dispozitiv de protecție împotriva scurgerilor | Echipat cu protecție împotriva scurgerilor pentru a asigura siguranța alimentării cu energie electrică și a sculelor electrice | ||||
▶Ⅲ. ProdusDetalii:

Configurația șasiului
• Şasiu: Utilizează șasiul de camion ușor cu volan pe dreapta, dovedit și fiabil, de la Sinotruk, asigurând o calitate garantată.
• Ampatament: 4500 mm, oferind o stabilitate excelentă la volan și spațiu amplu pentru partea superioară a caroseriei.
• Grup motopropulsor: Echipat cu motorul de înaltă performanță Weichai WP2.3Q140E62, cu o cilindree de 2,3 litri, 140 de cai putere și respectă standardele de emisii Euro VI.
• Transmitere: Potrivit pentru transmisia cu șase trepte WLY6TS55.

Structura părții superioare a corpului:

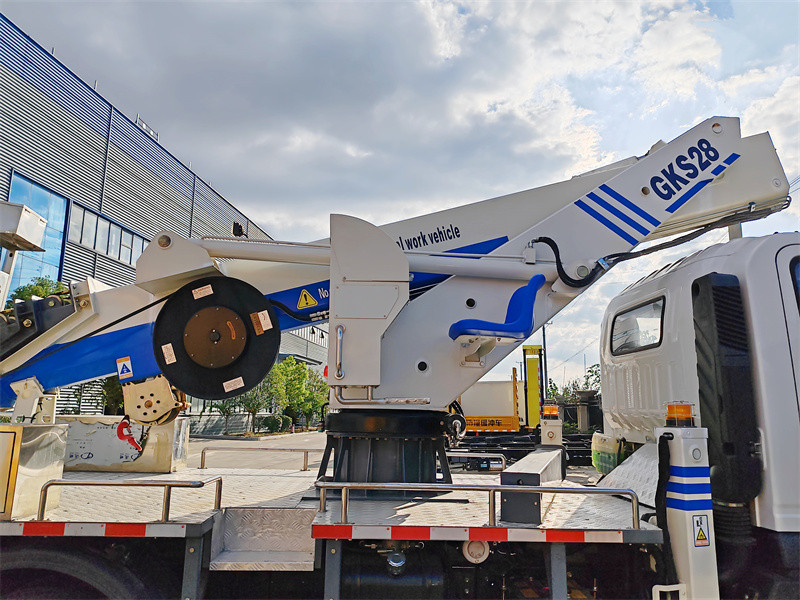

• Braț de lucru: Brațul telescopic de înaltă rezistență, cu cinci secțiuni, are un design hexagonal pentru o înălțime mare rezistență structurală, extensie și retragere sincronizate, mișcare lină și o gamă largă de lucru.Înălțime maximă de lucru 28 m, Rază maximă de lucru 14,5 m

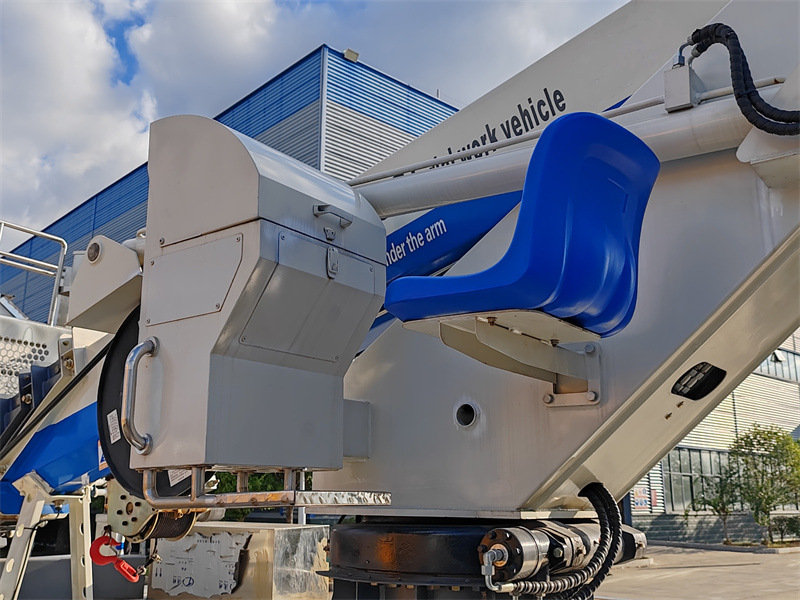

• Sistem de rotație: Platoul rotativ se rotește continuu la 360 de grade, oferind o funcționare flexibilă și eliminând unghiurile moarte.

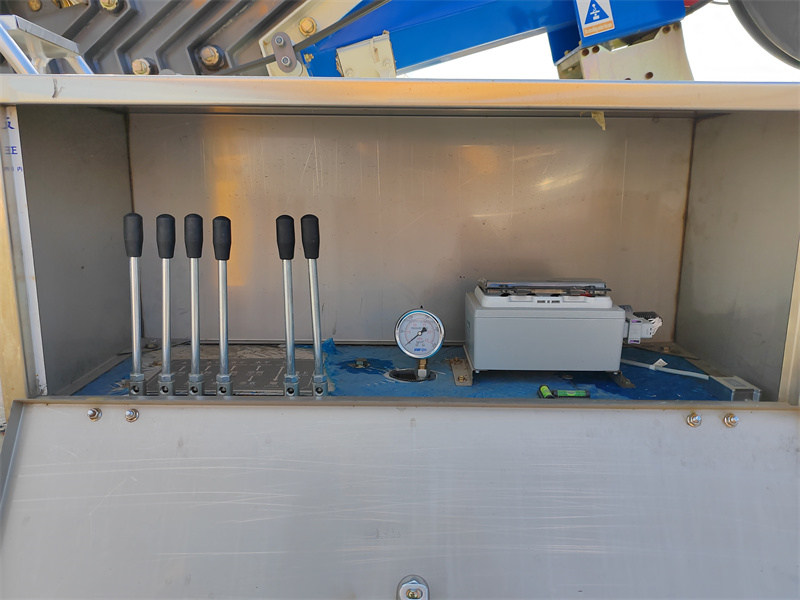

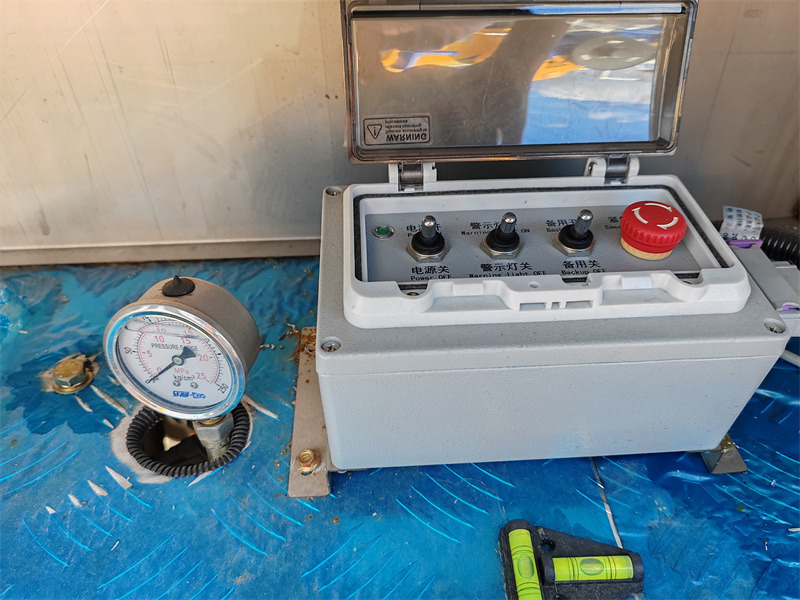

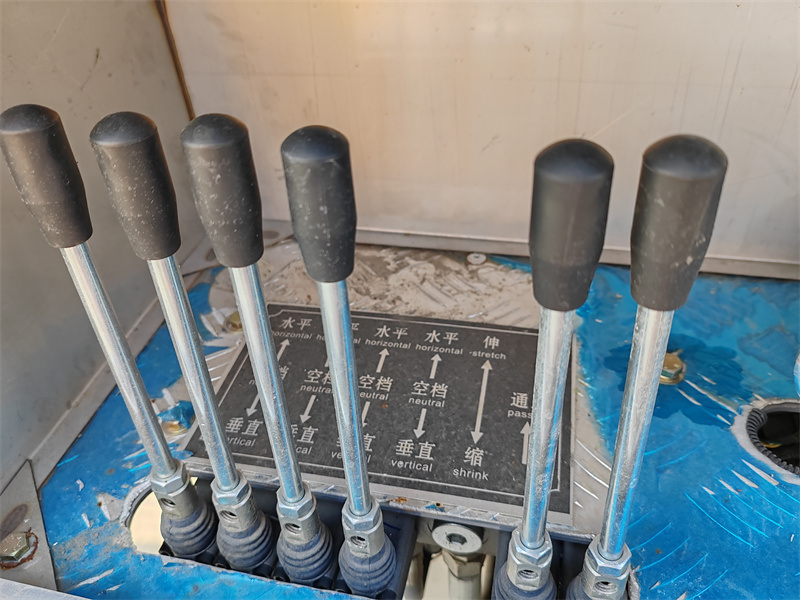

• Operațiune: Operatorul poate alege poziția optimă de operare în funcție de condițiile de la șantier, acționând direct platanul rotativ, utilizând cutia de comandă de la sol sau o telecomandă fără fir.

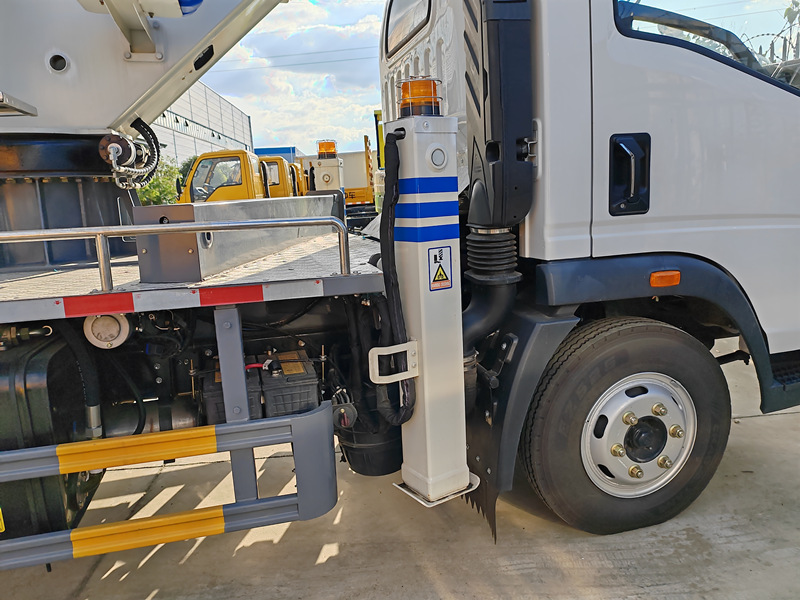

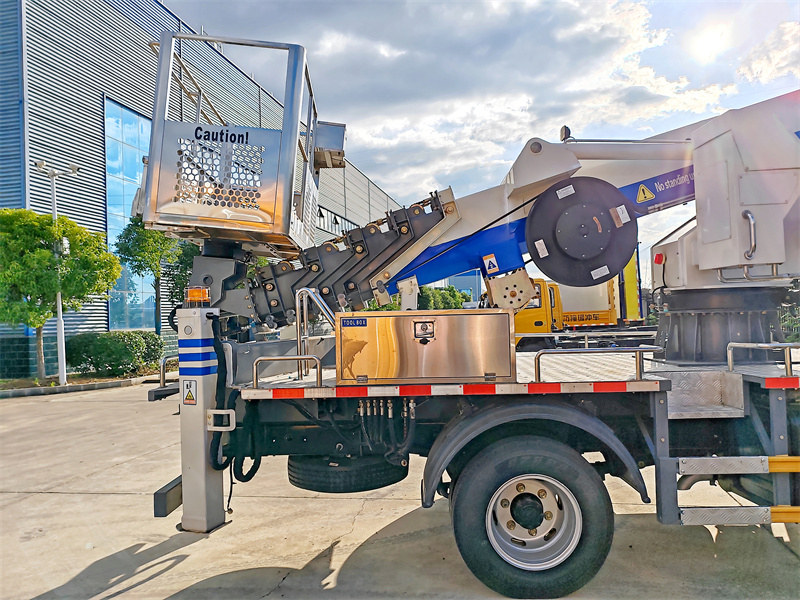

• Sistem de stabilizare: Echipate cu patru stabilizatoare hidraulice într-o configurație în formă de H față-X-spate, stabilizatoarele oferă o suprafață mare de susținere și o stabilitate excelentă a vehiculului. Stabilizatoarele sunt reglabile individual pentru a se adapta perfect la suprafețe neuniforme și pot fi, de asemenea, controlate împreună. Luminile de lucru sunt instalate pe stabilizatoare.

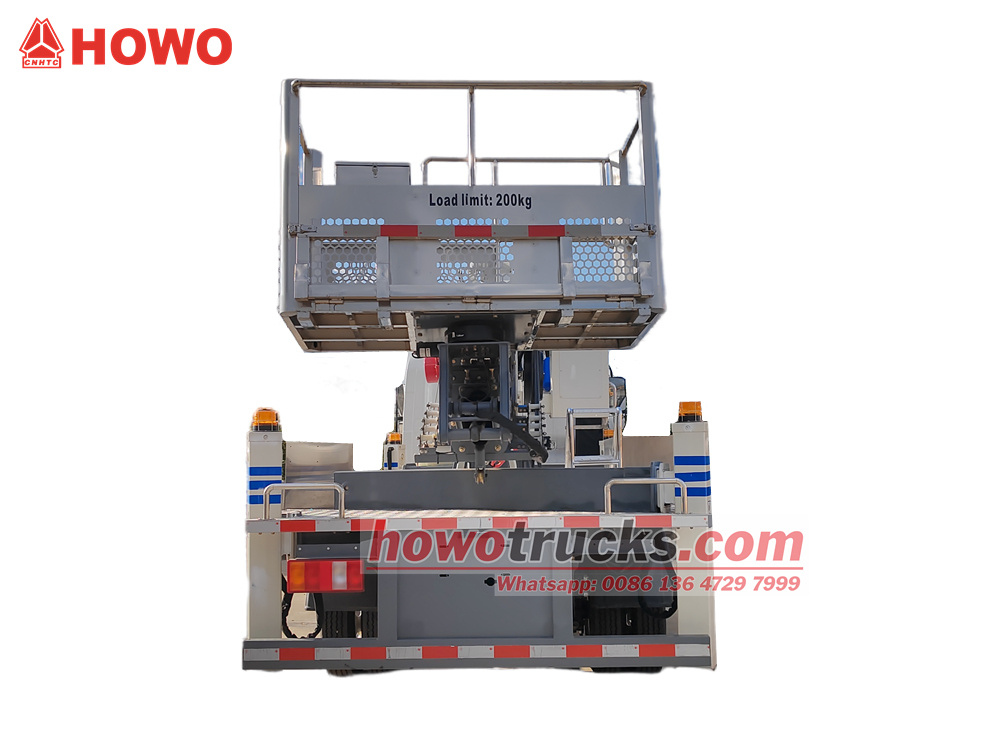

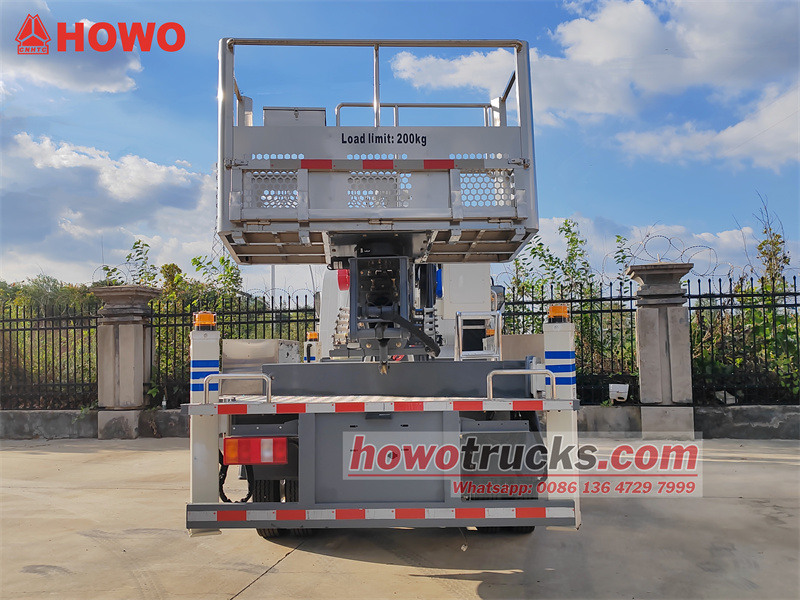

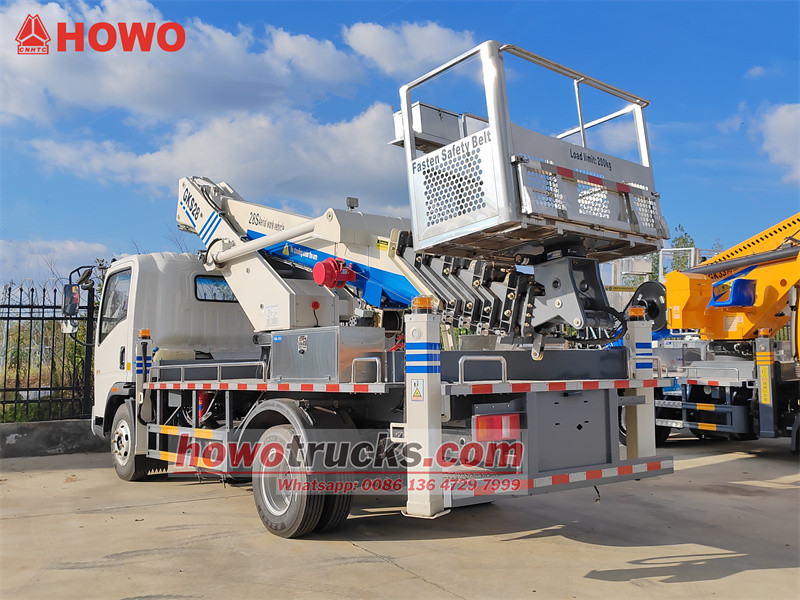

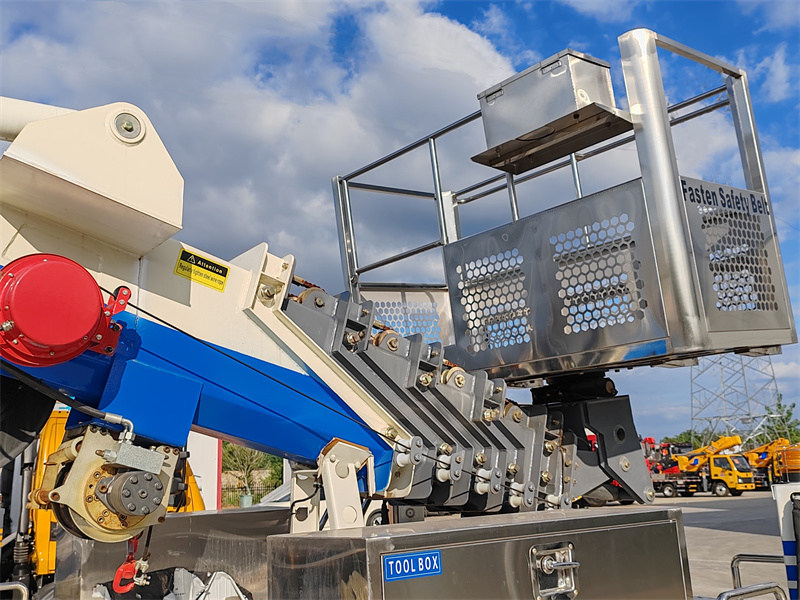

• Platformă de lucru:
Un design mecanic cu autonivelare asigură că platforma rămâne orizontală în timpul funcționării, asigurând siguranța și confortul operatorului.
Platforma are o capacitate maximă de încărcare de 200 kg.
Brațul are un unghi maxim de extensie de 80°°, permițând ajustarea ușoară a poziției optime de lucru.
Se utilizează panouri din aliaj de aluminiu și pasarele antiderapante cu model, care sunt ușoare, sigure și antiderapante.

Sistem complet de siguranță
1. Interblocare și alarmă inteligentă:
Interblocarea stabilizatorilor și a brațului: Asigură că brațul nu se poate mișca decât dacă stabilizatorii sunt complet susținuți și fixați, prevenind în mod fundamental funcționarea defectuoasă.
Limitare automată a amplitudinii controlată de computer: Sistemul monitorizează automat amplitudinea de funcționare, limitează automat mișcarea atunci când limita este depășită și emite o alarmă de funcționare periculoasă.
Protecție pentru picioarele moi ale stabilizatorilor și alarmă de înclinare: Sistemul declanșează automat o alarmă atunci când stabilizatorii nu sunt susținuți sau se înclină.

2. Caracteristici multiple de siguranță ale sistemului hidraulic:
Toți cilindrii stabilizatorilor verticali, cilindrii brațului superior și inferior, precum și cilindrii antebrațului sunt echipați cu blocaje hidraulice bidirecționale, care blochează în mod fiabil cilindrii în orice poziție pentru a preveni căderile accidentale.
Brațul este echipat cu o supapă de contraechilibru cu două căi pentru o funcționare lină și fără impact.
Componentele hidraulice de bază (cum ar fi încuietorile hidraulice, supapele de contrabalansare și supapele cu undulație) provin de la mărci autohtone și internaționale renumite, iar componentele cheie sunt importate pentru a asigura fiabilitatea sistemului.

3. Monitorizarea stării de funcționare în timp real:
Sistemul de operare patru-în-unu integrează controlul ridicătorului pentru o eficiență ridicată. Afișajele atât de pe consola de operare externă, cât și de pe telecomandă oferă vizibilitate în timp real asupra stării de funcționare a vehiculului, permițând operatorului să înțeleagă clar starea echipamentului.
4. Siguranța în caz de urgență:
Echipată cu o pompă de urgență pentru pornirea-oprirea motorului, această pompă poate retrage brațul și stabilizatorii în cazul opririi sau defecțiunii motorului, asigurând evacuarea în siguranță în caz de urgență.
5. Lumină de funcționare pe timp de noapte:
Iluminarea opțională poate fi instalată pe consola de operare pentru a asigura o vizibilitate clară și a spori siguranța în timpul operațiunilor nocturne.

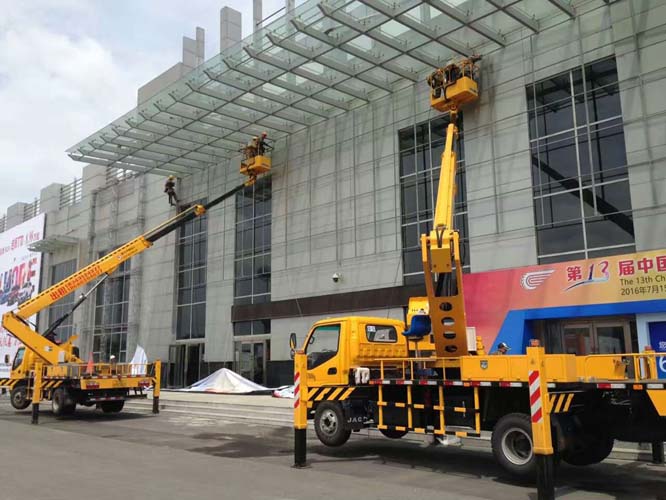

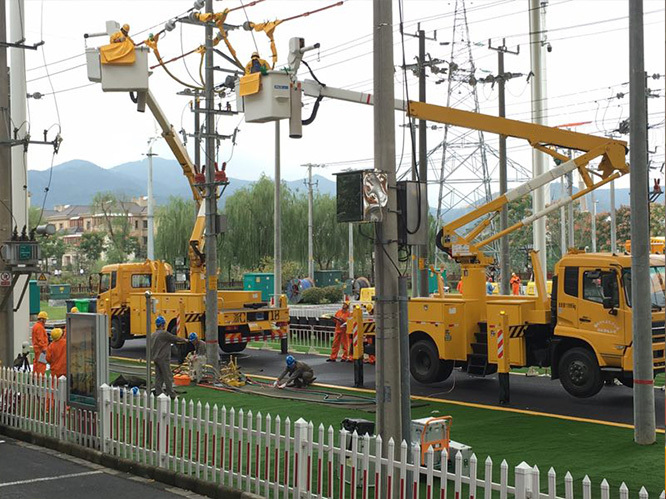

▶Ⅳ.Scenarii de aplicații:
• Inginerie municipală: Întreținere iluminat stradal, instalare semnalizare rutieră.
• Întreținerea clădirilor: Curățarea pereților exteriori, inspecția pereților cortină din sticlă.
• Salvare de urgență: salvare la mare altitudine, ajutor în caz de dezastru.
• Construcții pe timp de noapte: Inspecție pod, instalare panouri publicitare.
▶Ⅴ. Scenariu de lucru:
