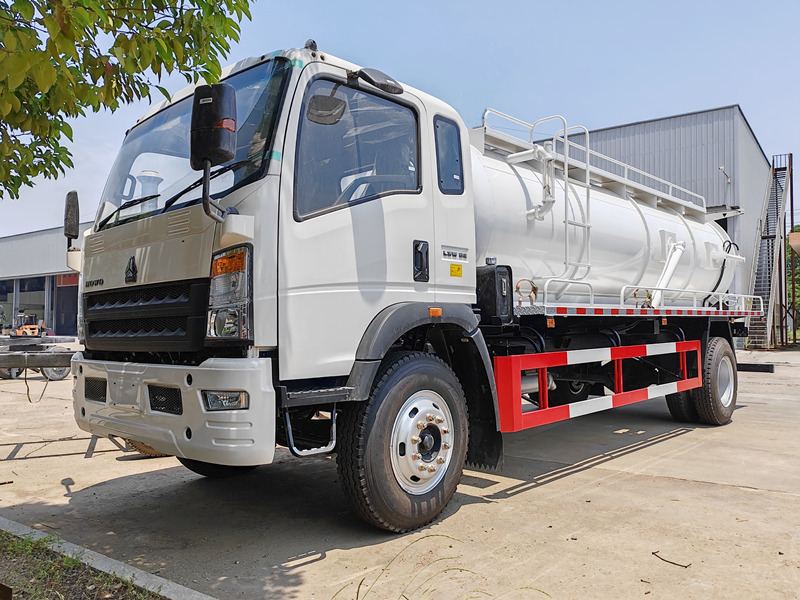

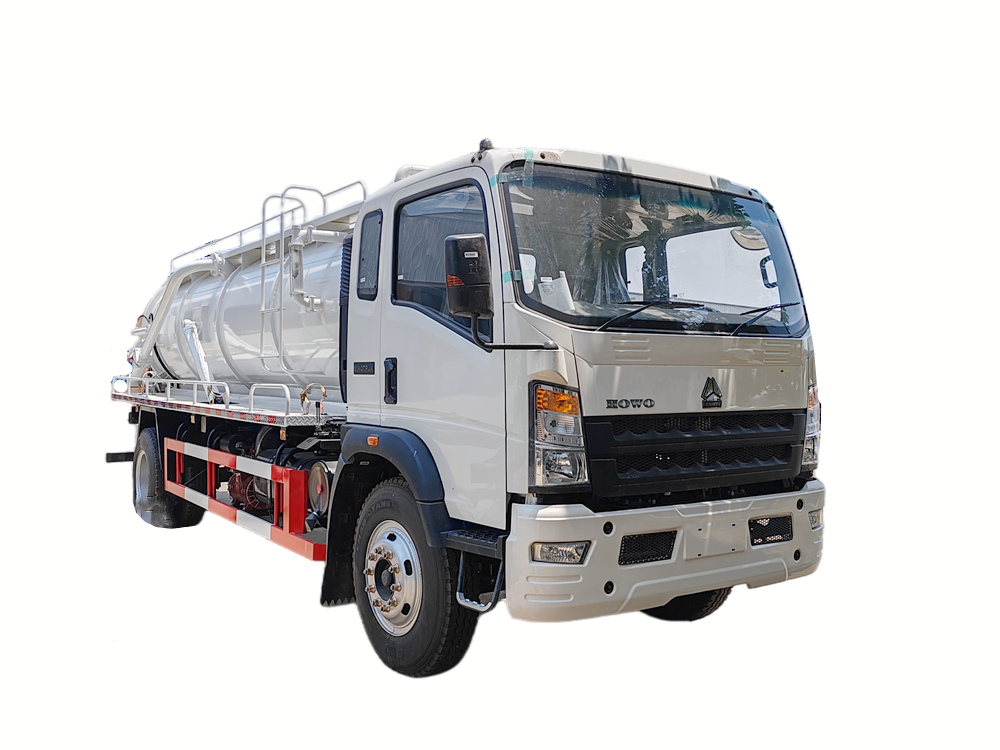

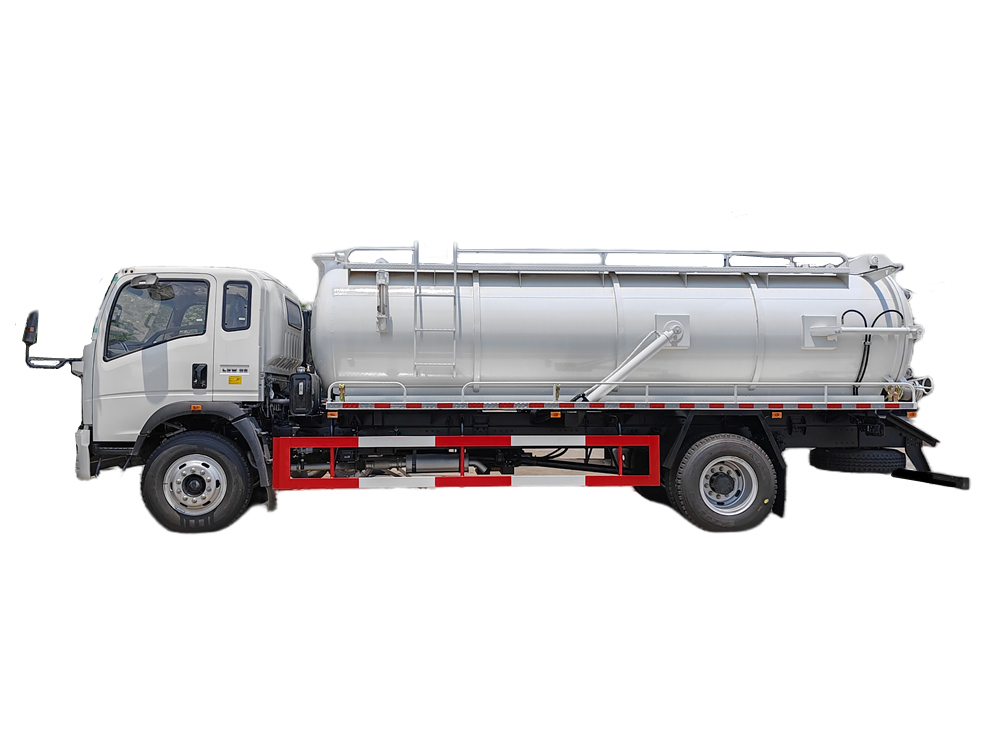

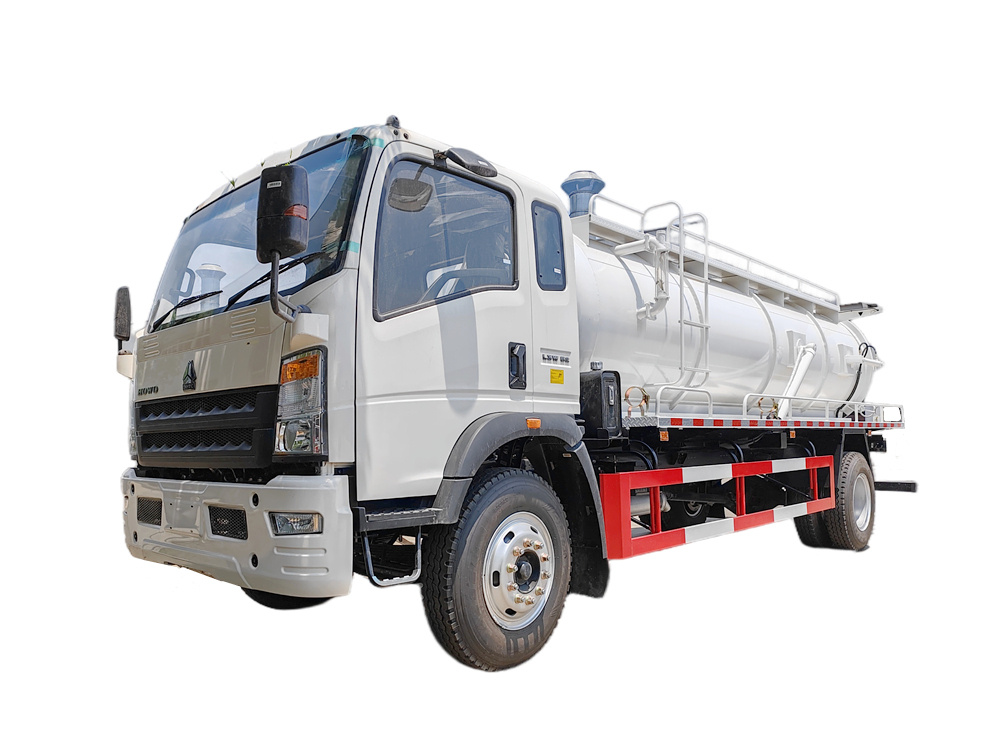

Camion cisternă cu pompă de canalizare Howo de 5 mcb
Camion HOWO cu aspirație a apelor uzate de 5 metri cubi, adoptă semicabina HOWO commander cu 2080 rânduri, ampatament de 4200 mm, echipat cuCummins Motor ISF3.8s3168 de 168 cai putere, cutie de viteze WLY6G70, corpul superior este un rezervor de aspirație a apelor uzate de 5 metri cubi, material din oțel carbon, echipat cu pompă de vid Jurop PN106D, conductă de canalizare, scară, supapă de control al funcționării (comandă ridicare rezervor și hayon), rezervor de ulei hidraulic, supapă de descărcare a hayonului etc.
Capacitate de lucru :
5cbmTipul cabinei :
Howo light cabinSistem de acționare :
4x2,RHDAmpatament (mm) :
4200Specific motorului :
168HP /Cummins ISF3.8s3168Cutie de viteze :
WLY6G70,6-speed,manualAx față (kg) :
3200Punte spate (kg) :
8000Cel/Cea/Cei/CeleCamion cisternă HOWO cu pompă de canalizare de 5 mcb este un vehicul specializat de înaltă eficiență, conceput pentru aplicații de salubrizare urbană, inginerie municipală și curățenie industrială. Propulsat de un motor Cummins de 168 de cai putere, cuplat la o transmisie cu 6 trepte, acesta oferă performanțe robuste. Suprastructura dispune de un rezervor anticoroziv din oțel carbon de 5 m³, echipat cu o pompă italiană de vid înalt Jurop (capacitate de aspirație: 11.000 l/min), permițând aspirarea rapidă a apelor uzate, nămolului și particulelor solide mici. Țeava de inspecție vizuală și sistemul de control hidraulic asigură o funcționare sigură și convenabilă. Cu funcții de ridicare a rezervorului și de descărcare rapidă a capacului posterior, vehiculul oferă costuri reduse de întreținere și o durată de viață extinsă. Este aplicabil pe scară largă în salubrizarea municipală (curățarea foselor septice, dragarea conductelor), tratarea apelor uzate industriale, operațiuni de salvare de urgență și diverse alte domenii.

Fabrica noastră este un producător profesionist în domeniul camioanelor,
Garantăm că toate produsele sunt noi și de înaltă calitate.
»Ⅰ.Definiția și introducerea produsului:
Producător:CS TRUCKS GROUP LIMITED
Caracteristici ale produsului
1. Putere puternică și adaptabilitate
• Echipat cu un motor Cummins de 168 de cai putere și o transmisie cu 6 trepte, oferă un cuplu ridicat la viteze mici, se adaptează la condiții complexe de drum și respectă standardele de emisii China VI.
2. Proiectat profesional, eficient și durabil
• Rezervor din oțel carbon de 5 mcb: Rezistent la coroziune și la presiune, potrivit pentru transportul apelor uzate și al nămolului.
• Pompă de vid Jurop PN106D: Putere mare de aspirare, viteză mare de pompare și eficiență ridicată în funcționare.
3. Funcționare convenabilă și caracteristici de siguranță
• Sistemul de control hidraulic (ridicare rezervor, descărcare hayon) asigură o funcționare fără efort și precisă.
• Țeava de aspirație vizuală permite monitorizarea în timp real a stării de aspirație pentru a preveni blocarea sau supraîncărcarea.
• Scară hidraulică pentru acces și întreținere ușoară
» II.Parametrul produsului pentru aspirația în vid HOWO 5CBMcamion:
| Informații despre produs | ||
| Produs | Camion de aspirare a apelor uzate | |
| Nume de marcă | SINOTRUK HOWO | |
| Dimensiuni totale (L*l*Î) | 7540 * 2350 * 2680 mm | |
| Locul de origine | Hubei, China | |
| Culoare | Orice culoare va fi disponibilă | |
| Fabricare | CS TRUCKS | |
| Specificații ale șasiului | ||
| Ampatament | 4200 mm | |
| Masă totală vehiculară (GVW) | 11,2 tone | |
| Sarcina pe axă | 3200/8000 kg | |
| Viteză maximă | 95 km/h | |
| Transmitere | WLY6G70, 6 trepte, manuală | |
| Obosi | 8.25R20, 6+ 1 rezervă | |
| Cabină | 2080 corect-cabină cu acționare manuală pe un rând și jumătate, cu AC, USB | |
| Motor | ||
| Model | Cummins ISF3.8s3168 | |
| Cai putere | 168 CP/125 kW | |
| Tip | 4 cilindri în linie, 4 timpi, supraalimentat, intercooler, răcit cu apă | |
| Cuplu maxim | 600 Nm | |
| Viteză nominală | 2600 rpm | |
| Turație maximă a cuplului | 1300-1700 rpm | |
| Deplasare | 3,76 litri | |
| Emisii | Euro 3 | |
| Rezervor de combustibil | Rezervor de combustibil din aliaj de aluminiu de 120 litri (motorină) | |
| Consum minim de combustibil la sarcină maximă | 195g/kW.h | |
| Specificații pentru partea superioară a corpului | ||
| Rezervor | 5000LOțel carbon de înaltă calitate, de 5 mm | |
| Pompă de vid | Model | Jurop PN106D |
| Presiune maximă | 1,5 bar | |
| Viteză maximă | 1300 rpm | |
| Debit maxim | 11000L/min | |
| Debit de aer la 60% vid | 10000L/min | |
| Vid maxim | 92% | |
| Vid continuu | 60% | |
| Putere maximă fără sarcină. | 13,6 kW/18,4 CP | |
| Greutate | 143 kg | |
| Cap de aspirație | ≥7m | |
| Pompă Moro, pompă disponibilă în Spania | ||
» Ⅲ.Produs Introducere detaliată

Configurația principală a grupului motopropulsor și a șasiului
1. Cabina și ampatamentul

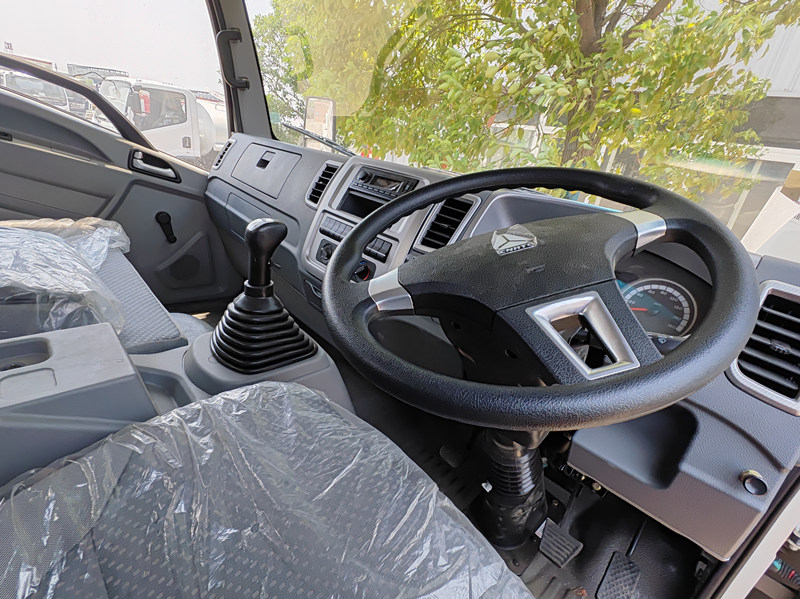

• Semicabina HOWO Commander cu 2080 de rânduri oferă spațiu și o vizibilitate excelentă. Dispune de un scaun ergonomic și un volan multifuncțional, echilibrând confortul și manevrabilitatea.
• Ampatamentul de 4200 mm oferă un suport stabil pentru suprastructură.
2. Grup motopropulsor
• Motor: Echipat cu un motor diesel Cummins ISF3.8s3168 cu patru cilindri în linie, cu o cilindree de 3,8 litri, o putere maximă de 168 cai putere (125 kW) și un cuplu maxim de 600 Nm, respectând standardele de emisii China VI.

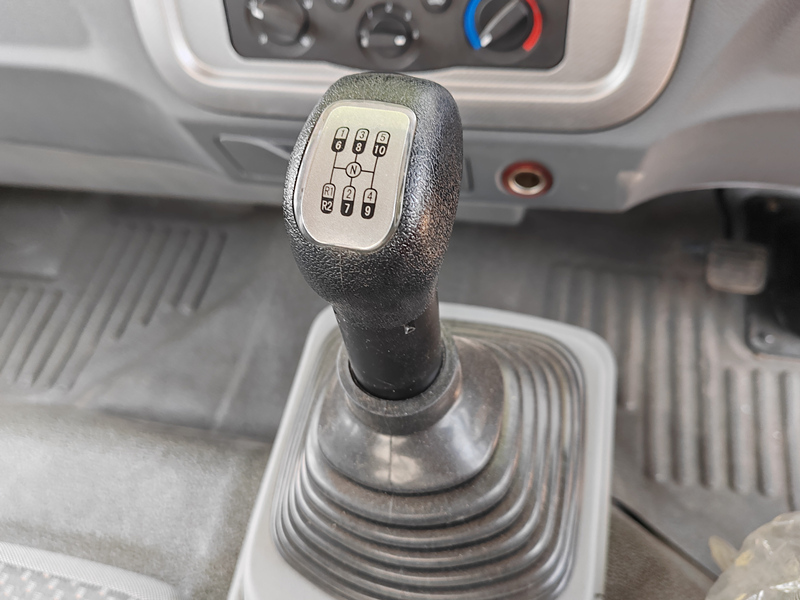

• Transmitere: Echipat cu o transmisie manuală cu șase trepte WLY6G70, oferă schimbări line și o eficiență ridicată a transmisiei, adaptându-se la diverse condiții de operare.

Configurație profesională a părții superioare a corpului
1. Rezervor de aspirație a apelor uzate
• Material și capacitate: Rezervorul este construit din oțel carbon Q235B printr-un proces de ștanțare dintr-o singură piesă, cu o capacitate de 5 metri cubi. Suprafața este supusă unui tratament de sablare anticorozivă pentru o rezistență superioară la coroziune.

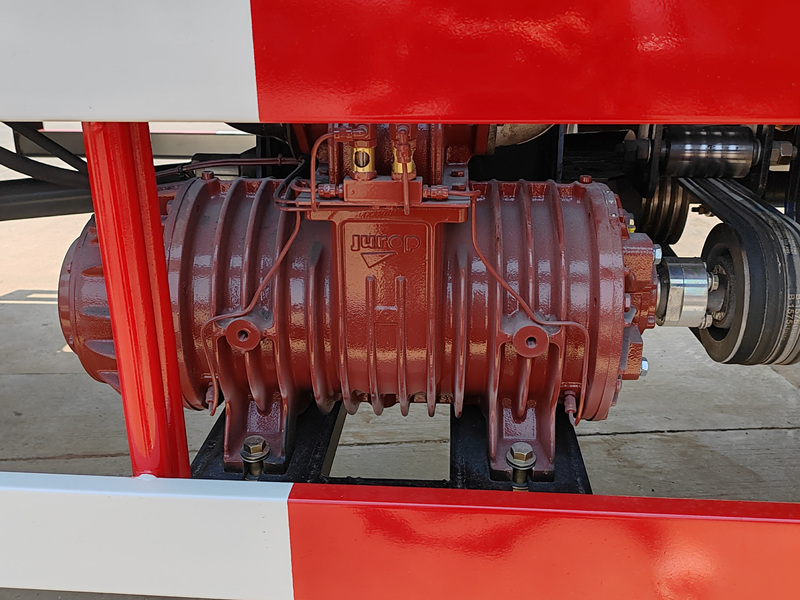

• Sistem de vid: Echipată cu o pompă de vid cu inel lichid italian Jurop PN106D, aceasta se mândrește cu o viteză de pompare de până la 11.000 L/min și un vid maxim de -0,092 MPa. Poate extrage rapid ape uzate, nămol și particule solide (diametru ≤ 50 mm), îmbunătățind eficiența operațională cu 15% în comparație cu produse similare.

2. Componente funcționale

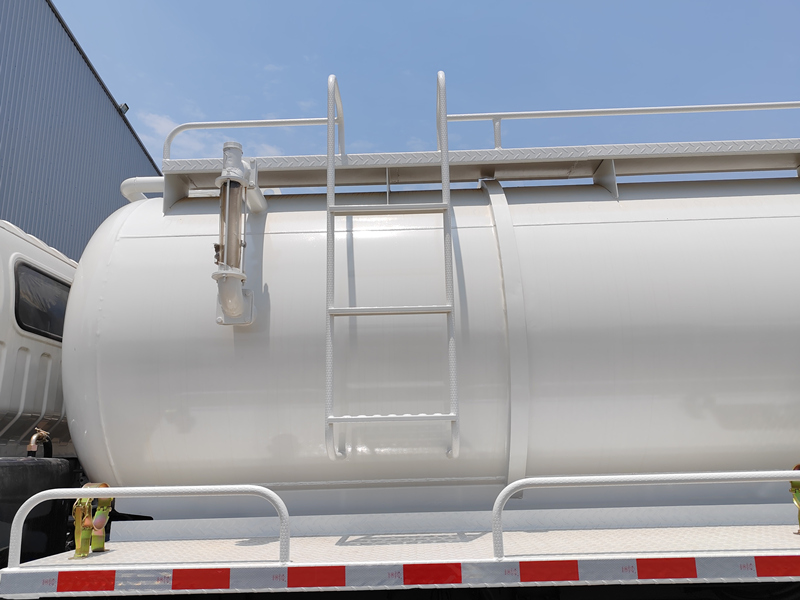

• Inspector de canalizare: Ferestrele de canalizare de pe ambele părți oferă vizibilitate în timp real asupra nivelului lichidului din rezervor, prevenind riscurile de supraîncărcare.

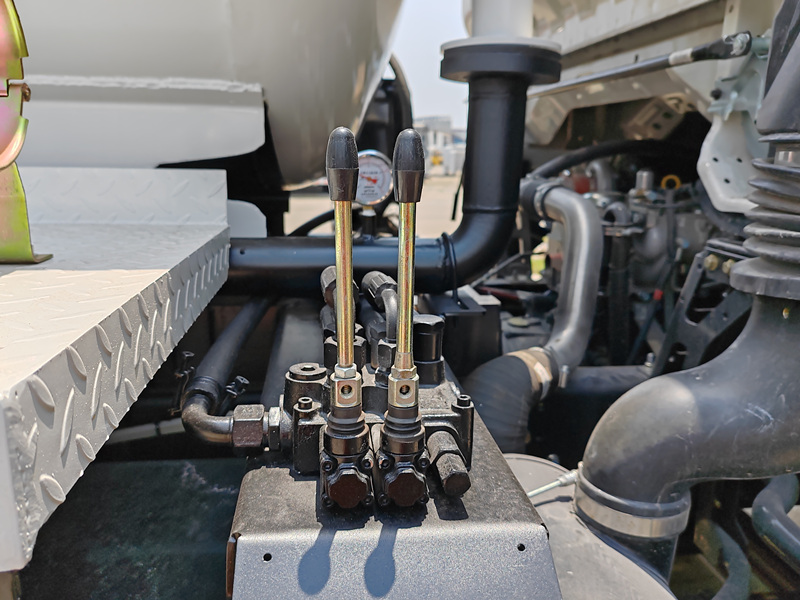

• Sistem de control al funcționării: Un bloc integrat de supape de control hidraulic permite operarea cu o singură atingere pentru acțiuni precum ridicarea rezervorului și deschiderea/închiderea capacului posterior.
• Sistem de descărcare: O supapă de descărcare cu deschidere rapidă DN200 este instalată în spate, permițând atât golirea gravitațională, cât și cea asistată de vid, pentru o descărcare completă, fără reziduuri. o Dispozitive auxiliare: Scară standard și lumini de avertizare, designul detaliat îmbunătățește ușurința în utilizare.

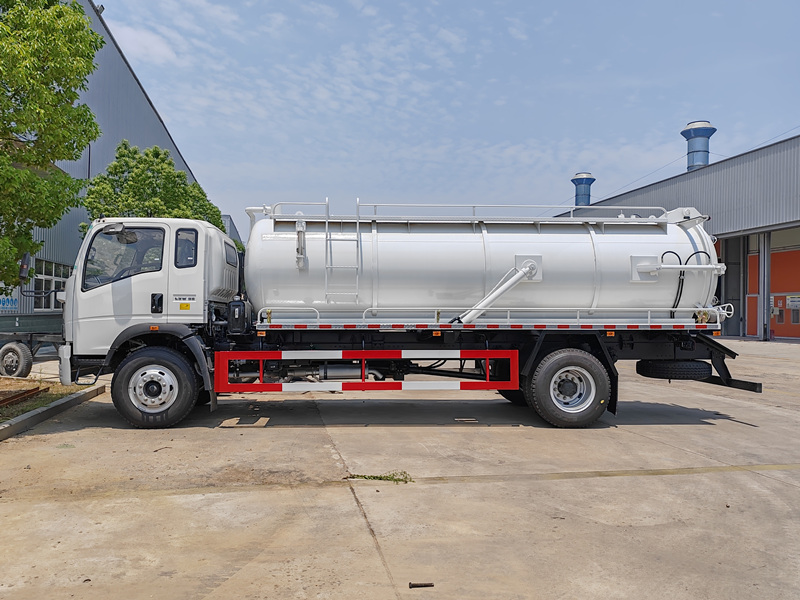

Desen al camionului de aspirație a apelor uzate:

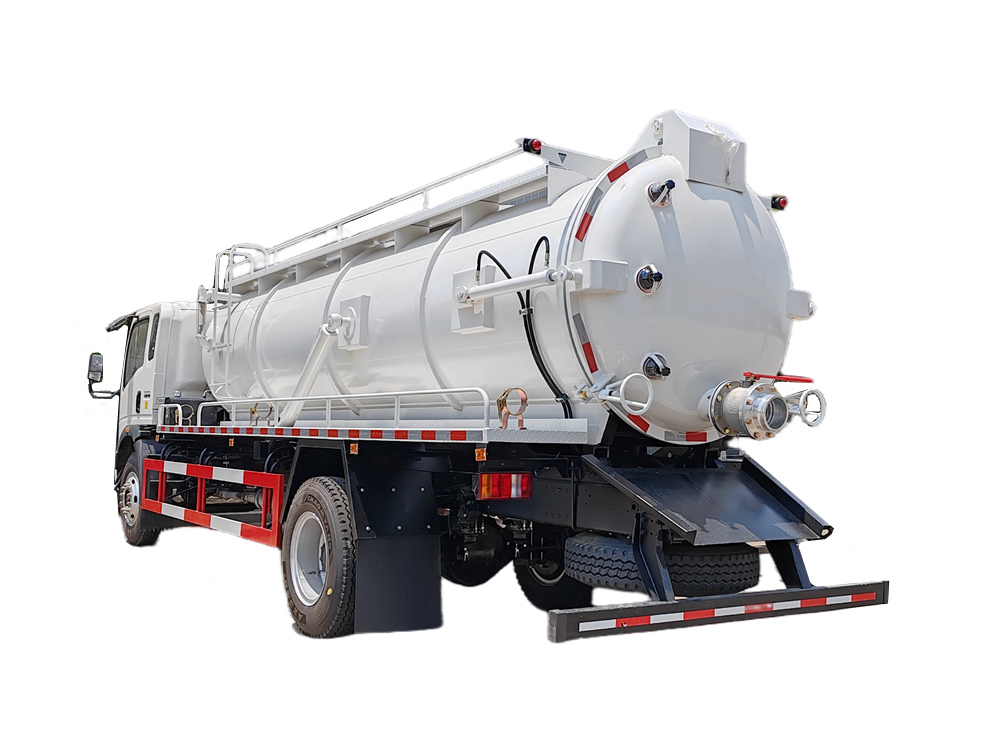

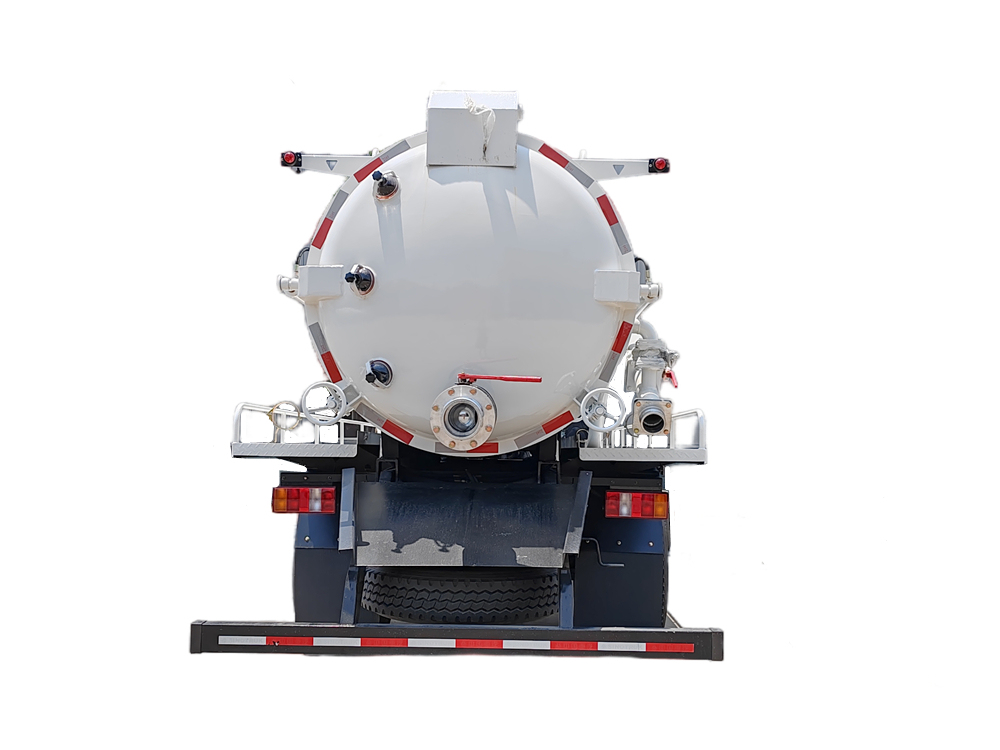

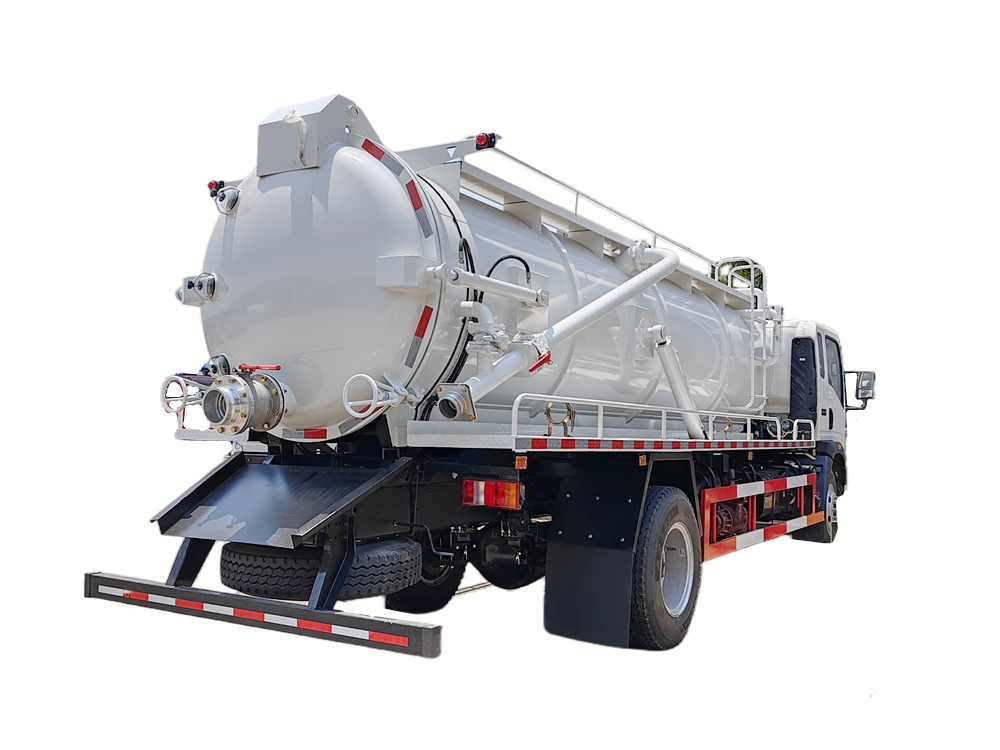

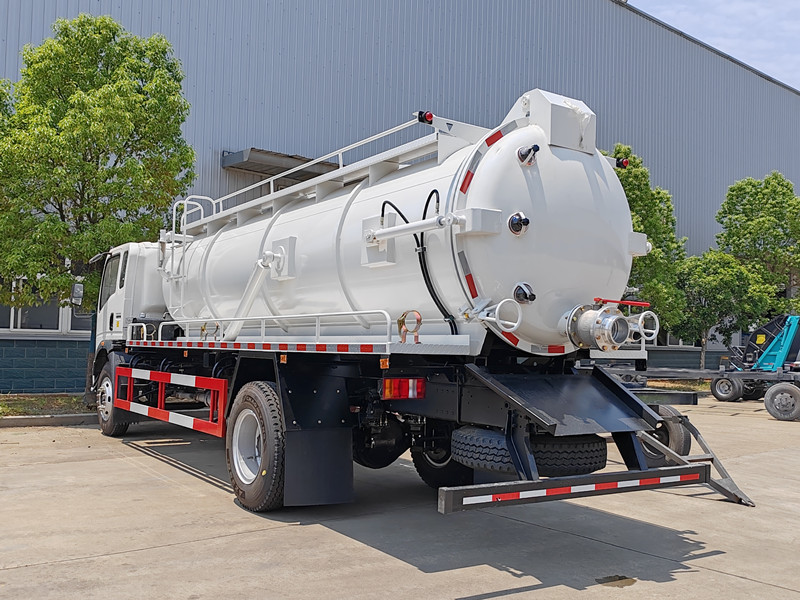

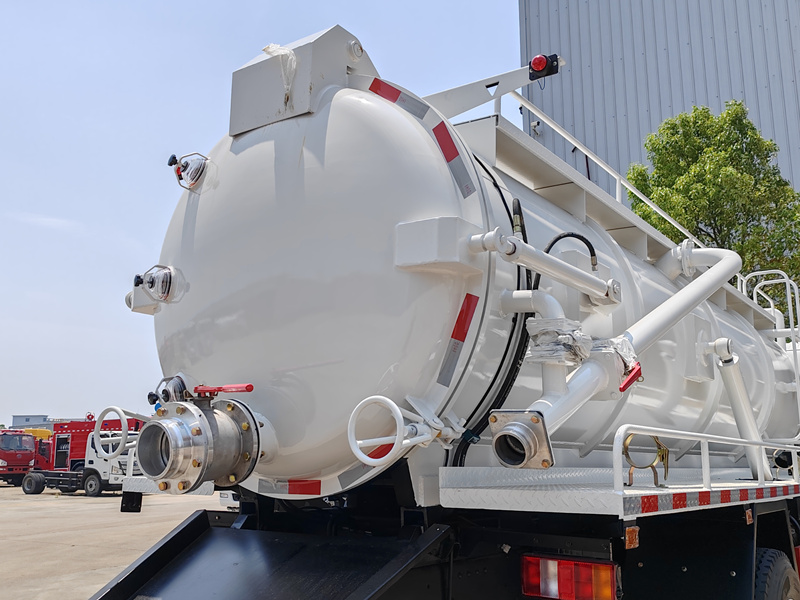

Deschideți ușa din spate:
Uîncărcarea apelor uzate:

»Ⅳ. Principiul de funcționare
1. Principiul aspirației în vid
• Motorul acționează pompa de vid Jurop la viteză mare, creând o presiune negativă (mediu de vid) în interiorul rezervorului.
• Apele uzate/nămolul extern sunt aspirate în rezervor printr-o conductă de aspirație. Nivelul lichidului este monitorizat în timp real pentru a preveni supraîncărcarea.
2. Descărcare și curățare
• După finalizarea operațiunii, apele uzate sunt drenate prin supapa cu deschidere rapidă a hayonului folosind gravitația sau asistența vacuumului.
• Funcția de ridicare a rezervorului permite evacuarea completă a deșeurilor reziduale.
3. Coordonarea sistemului hidraulic

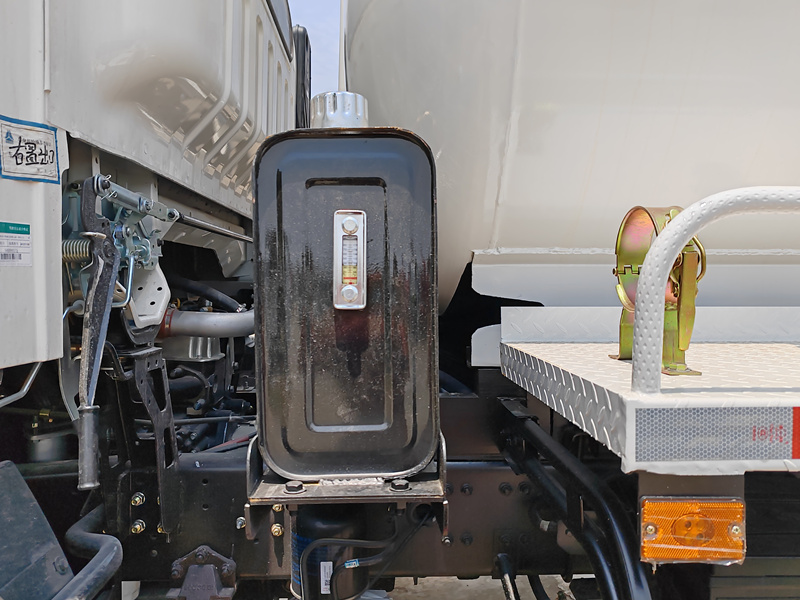

• Rezervorul de ulei hidraulic furnizează energie supapelor de control, permițând acțiuni precum ridicarea și coborârea rezervorului și etanșarea capacului posterior, asigurând un proces operațional fără probleme.
»Ⅴ.Scenarii de aplicații
1. Salubritate municipală
◇ Curățarea foselor septice urbane, a puțurilor de canalizare și a canalelor de scurgere pentru a rezolva problema congestiei apelor uzate.
◇ Întreținerea regulată a gurilor de admisie a apelor pluviale și a conductelor de drenaj pentru a preveni inundațiile.
2. Industrie și construcții
◇ Pomparea apelor uzate din rezervoarele de sedimentare din fabrici și din bazinele de ape uzate industriale, potrivită pentru industrii precum industria chimică și cea de prelucrare a alimentelor.
◇ Îndepărtarea apei și noroiului acumulate din gropile de fundație ale șantierului de construcții pentru a asigura un mediu de construcție sigur.
3. Salvare de urgență
◇ Pomparea apelor uzate și îndepărtarea nămolului după inundații.
4. Protecția mediului rural
◇ Colectarea gunoiului de grajd și epurarea apelor uzate rurale.
